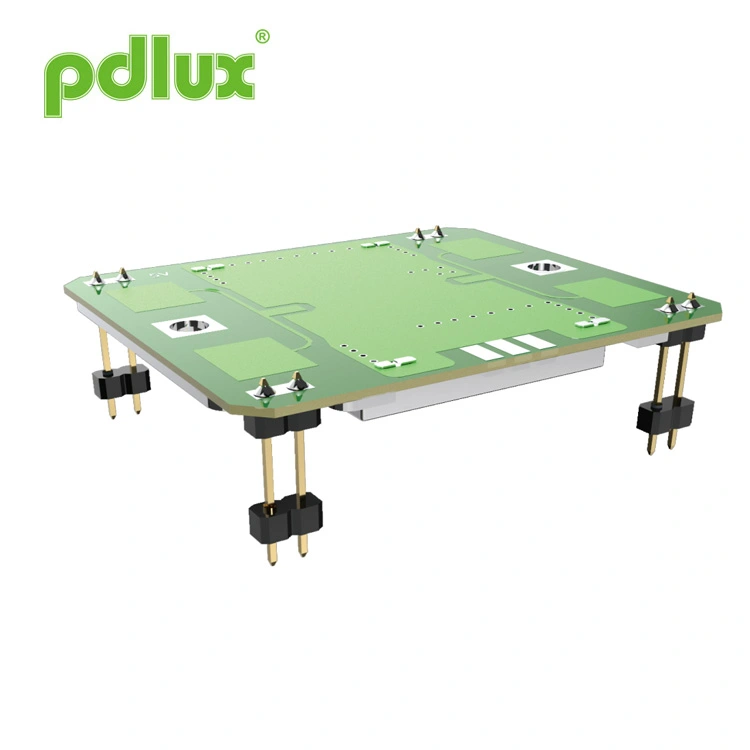

Μονάδα αισθητήρα ραντάρ μικροκυμάτων ασφαλείας 10,587 GHz
Το Pdlux είναι ένας αποκλειστικός προμηθευτής της μονάδας αισθητήρα ραντάρ μικροκυμάτων ασφαλείας 10,587 GHz που λειτουργεί στη ζώνη X (10,525-10,687 GHz, συχνότητα προσαρμόσιμη ανά περιοχή). Διαθέτοντας κεραία patch, DRO, αποστράγγιση χαμηλού ρεύματος και συμπαγές μέγεθος, παρέχει ανίχνευση ευρείας γωνίας (H‑plane) και στενής γωνίας (E‑plane) για ευέλικτη τοποθέτηση. Η κατανάλωση ενέργειας μπορεί να μειωθεί περαιτέρω μέσω της λειτουργίας PWM. Συμβατό με RoHS, είναι κατάλληλο για συστήματα ασφαλείας, αυτόματες πόρτες, φωτισμό κίνησης, IoT και αισθητήρες ταχύτητας.
Μοντέλο:PD-V9H
Αποστολή Ερώτησης
PD-V9H
- Ρύθμιση συχνότητας: 10,587GHz ±10M
- Συμπεριλαμβανομένου του Patch Antenna
- DRO: Διηλεκτρικός συντονιστής Oscilato
- Χαμηλή αποστράγγιση ρεύματος συνεχούς ρεύματος

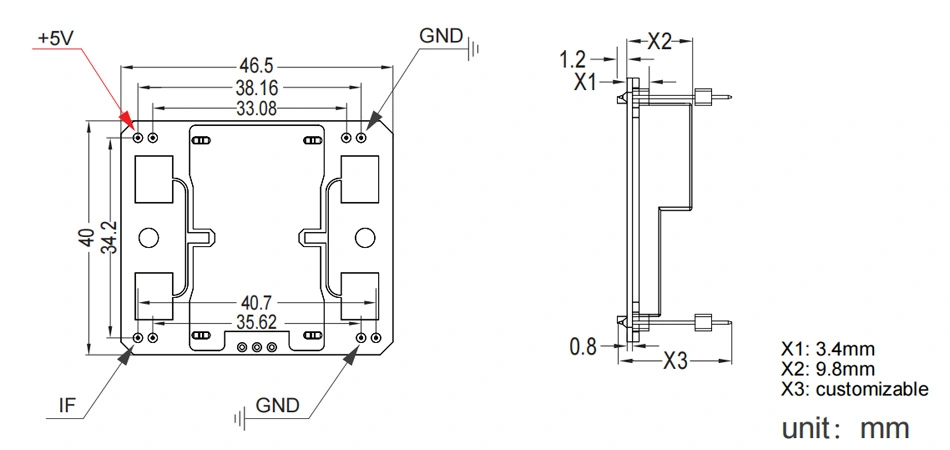

- Μικρό μέγεθος
- Συμμόρφωση RoHS
| Είδος | Προδιαγραφές | |
| Ρύθμιση συχνότητας | 10,587GHz ±10M | |
| Κατάσταση | Ta = +25 C, Vin = +5 VDC | |
| Τάση λειτουργίας | +5,0 ± 0,5 VDC | |
| Λειτουργικό Ρεύμα | <32 mA τύπος. | |
| Ισχύς εξόδου | 20 mW (13 dBm) E.I.R.P. τυπ. | |
| Σταθερότητα Συχνότητας | ±5 MHz μέγ. (Ta: -30 έως +55 C) | |
| Ευαισθησία απώλειας επιστροφής | -90 dBc τυπ. | |
| Δεύτερη Αρμονική Εκπομπή | Εύρος -40 dBm | |

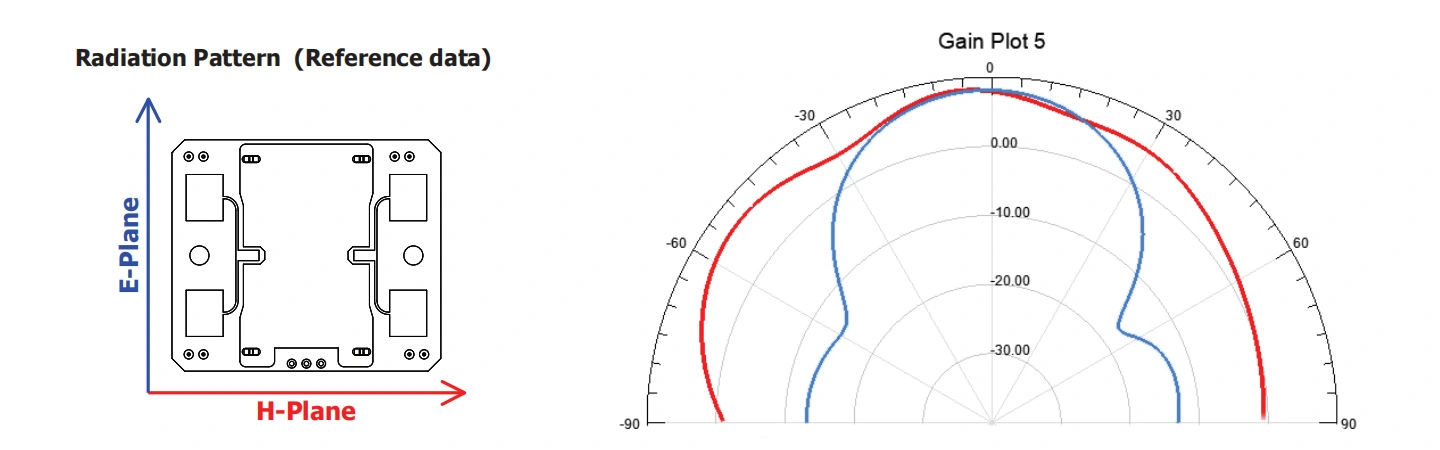

| Εύρος δέσμης κεραίας (-3 dB) | Ηλεκτρονικό αεροπλάνο | 36 μοίρες ονομ. (Η θεωρητική πλήρης γωνία των 72 μοιρών) |
| H-Plane | 72 μοίρες ονομ. (Η θεωρητική πλήρης γωνία των 144 μοιρών) | |
| Διεπαφή RF | Patch Antenna | |
| Εύρος Θερμοκρασίας | -30 έως +55 C (Βασικό εύρος χρήσης), -40 έως +80 C (Μέγιστο εύρος χρήσης) | |
| Κανονισμός συμμόρφωσης | -30 ETS 300 440 | |
Ο αισθητήρας φωτεινότητας της σειράς PD-V9 λειτουργεί στη ζώνη X. Η συχνότητα λειτουργίας είναι στην περιοχή συχνοτήτων από 10,525 GHz έως
10,687 GHz. Οι χρήστες πρέπει να κάνουν αγορές με βάση την προσαρμογή σύμφωνα με τους κανονισμούς συχνότητας της χώρας στην οποία βρίσκονται
που βρίσκεται. Για παράδειγμα, 10,525 GHz, 10,587 GHz, 10,687 GHz. Οι αισθητήρες της σειράς PD-V9 χρησιμοποιούνται ευρέως στην ασφάλεια και την επιτήρηση
προϊόντα εφαρμογών, αυτόματοι αισθητήρες πόρτας, αισθητήρες κινητών φώτων, αισθητήρες IoT, αισθητήρες ταχύτητας και διάφοροι αισθητήρες κινητών
προϊόντα.
Ο αισθητήρας διαθέτει ανίχνευση μεγάλης γωνίας H-Plane και ανίχνευση μικρής γωνίας Eplan. Οι χρήστες μπορούν να διορθώσουν τον αισθητήρα σε διαφορετικές γωνίες όπως
απαιτείται κατά τη χρήση. καθώς εάν οι χρήστες θέλουν το ρεύμα λειτουργίας του αισθητήρα να είναι όσο το δυνατόν μικρότερο, μπορείτε να ρυθμίσετε τη λειτουργία τροφοδοσίας
του αισθητήρα σε λειτουργία PWM (κύκλος λειτουργίας), η οποία μπορεί να μειώσει αποτελεσματικά το ρεύμα εργασίας.
Όταν οι χρήστες αντιμετωπίζουν τα ακόλουθα προβλήματα κατά τη χρήση ή την απευθείας αντικατάσταση του αρχικού αισθητήρα.
1. Πρώτη χρήση:
Όταν χρησιμοποιείτε τον αισθητήρα της σειράς PD-V9 για πρώτη φορά και αντιμετωπίζετε υψηλή ευαισθησία ή ανεπαρκή ευαισθησία, θα πρέπει να
πρώτα ελέγξτε την κατάσταση ρύθμισης απολαβής του κυκλώματος ενίσχυσης. Και αν η μέθοδος υπολογισμού που χρησιμοποιείται από το MCU για την επεξεργασία σημάτων
είναι κατάλληλο. Σε γενικές γραμμές, είναι εύκολο να βρεθεί μια λύση.
2. Πιθανά ζητήματα που μπορεί να προκύψουν κατά την απευθείας αντικατάσταση αισθητήρων που χρησιμοποιήθηκαν στο παρελθόν:
Κατά την απευθείας αντικατάσταση αισθητήρων που χρησιμοποιήθηκαν προηγουμένως, μπορεί επίσης να υπάρχουν προβλήματα υψηλής ευαισθησίας και χαμηλής ευαισθησίας, τα οποία μπορεί να
επιλύεται εύκολα. Αρκεί απλώς η αύξηση του κυκλώματος ενίσχυσης ή η μείωση της απολαβής του κυκλώματος ενίσχυσης. Δεν χρειάζεται
εξετάστε τον αλγόριθμο επεξεργασίας σήματος του MCU.
Βοήθεια που μπορεί να χρειαστούν οι αρχάριοι όταν χρησιμοποιούν:
Εάν αντιμετωπίσετε δυσκολίες κατά τη χρήση των αισθητήρων της σειράς PD-V9 και χρειάζεστε βοήθεια. Μπορείτε να επικοινωνήσετε μαζί μας μέσω email. Σε γενικές γραμμές, μπορούν να ληφθούν απαντήσεις.
Εισαγωγή προϊόντος:
Η εισαγωγή του προϊόντος μπορεί να τροποποιηθεί και να βελτιωθεί από το PDLUX ανά πάσα στιγμή, όταν είναι απαραίτητο. Δεν θα ενημερωθούν απαραίτητα όλοι έγκαιρα.
