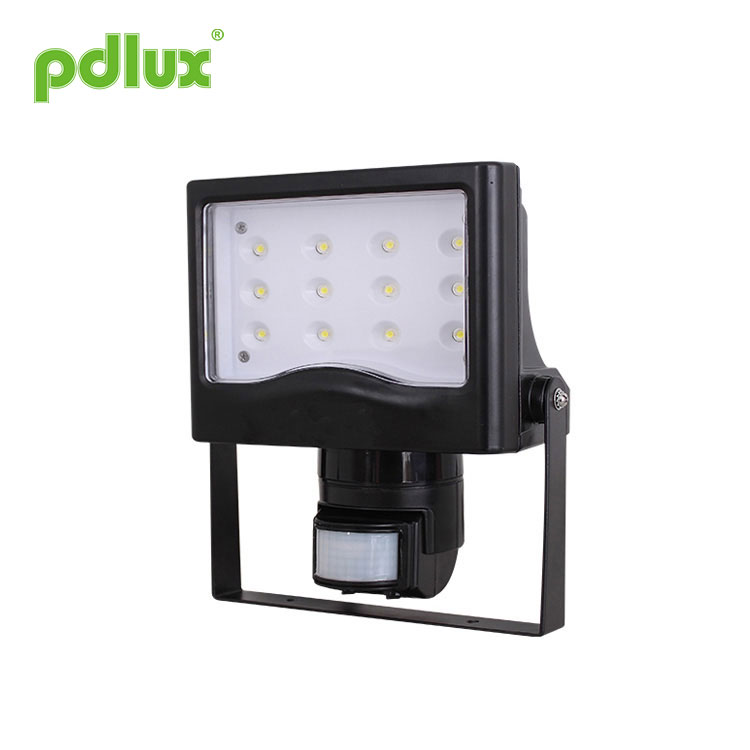

Φως αισθητήρα Cast LED υψηλής ισχύος

Υπέρυθρες ModΟδηγίες Floodlight LED αισθητήρα ιόντων PD-PIR2012

ΠΛΗΡΟΦΟΡΙΕΣ ΠΡΟΪΟΝΤΟΣ

Το προϊόν είναι ένα φως αισθητήρα υψηλής ισχύος χυτού LED. υιοθετεί ανιχνευτή καλής ευαισθησίας, ολοκληρωμένο κύκλωμα και SMT. Συγκεντρώνει λειτουργίες αυτοματισμού, ευκολίας, ασφάλειας, εξοικονόμησης ενέργειας και πρακτικότητας. Το ευρύ πεδίο ανίχνευσης αποτελείται από πάνω και κάτω, αριστερό και δεξί πεδίο εξυπηρέτησης. Λειτουργεί λαμβάνοντας υπέρυθρες ακτίνες ανθρώπινης κίνησης. Όταν κάποιος μπαίνει στο πεδίο ανίχνευσης, μπορεί να ξεκινήσει το φορτίο αμέσως και να αναγνωρίσει αυτόματα μέρα και νύχτα. Η τοποθέτησή του είναι πολύ βολική και η χρήση του είναι πολύ μεγάλη. Διαθέτει λειτουργίες ένδειξης ισχύος και ένδειξης ανίχνευσης.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Πηγή ρεύματος: 220V/AC-240V/AC Συχνότητα ισχύος: 50Hz Έλεγχος φωτός: <3LUX-2000LUX (ρυθμιζόμενο) Χρονική καθυστέρηση: min: 8sec±3sec μέγιστο: 7 λεπτά ± 2 λεπτά (ρυθμιζόμενο) Ποσότητα LED: 12 ΤΕΜ Ονομαστικό φορτίο: 17 W Μέγ. Προδιαγραφές LED: 3W High Power LED Θερμοκρασία χρώματος: 6200K—6700K Γωνία ανίχνευσης: 180° Εύρος ανίχνευσης:10-12mΜέγ.(24°C) Θερμοκρασία λειτουργίας: -10°C~+40°C Υγρασία εργασίας:<95%RH Ύψος εγκατάστασης:>1,8m~3,5m Ισχύς αναμονής: 0,45 W (στατική 0,1 W) Ταχύτητα κίνησης ανίχνευσης: 0,6~1,5 m/s Φωτεινή ροή: 870lm Γωνία θέασης: 50° Καθαρό βάρος: περίπου 1,6 kg

ΛΕΙΤΟΥΡΓΙΑ

Μπορεί να αναγνωρίσει την ημέρα και τη νύχτα: Ο καταναλωτής μπορεί να προσαρμόσει το φως του περιβάλλοντος εργασίας. Μπορεί να λειτουργήσει την ημέρα και τη νύχτα όταν είναι ρυθμισμένο στη θέση «ήλιος» (μέγιστο). Μπορεί να λειτουργήσει σε φωτισμό περιβάλλοντος λιγότερο από 3LUX όταν ρυθμίζεται στη θέση «φεγγάρι» (min). Όσον αφορά το μοτίβο προσαρμογής, ανατρέξτε στο πρότυπο δοκιμών.

Ένδειξη ισχύος και ανίχνευσης: Η ενδεικτική λυχνία μπορεί να αναβοσβήνει μία φορά κάθε 4 δευτερόλεπτα μετά την ενεργοποίηση του ρεύματος. Μπορεί να αναβοσβήνει 2 φορές κάθε 1 δευτερόλεπτο αφού λάβει τα σήματα. Ταυτόχρονα, μπορεί να δείξει στον αισθητήρα κανονικές συνθήκες για την ανίχνευση και την ισχύ.

Η Χρονική Καθυστέρηση προστίθεται συνεχώς: Όταν λαμβάνει τα δεύτερα επαγωγικά σήματα μετά την πρώτη επαγωγή, θα υπολογίσει τον χρόνο για άλλη μια φορά στη βάση της πρώτης χρονοκαθυστέρησης. (Ρύθμιση ώρας).

Το Time–Delay είναι ρυθμιζόμενο. Μπορεί να ρυθμιστεί σύμφωνα με την επιθυμία του καταναλωτή. Ο ελάχιστος χρόνος είναι 8sec±3sec. Το μέγιστο είναι 7min±2min.

ΠΛΗΡΟΦΟΡΙΕΣ ΑΙΣΘΗΤΗΡΑ

ΦΑΣΜΑΤΟΓΡΑΜΜΑ

ΕΓΚΑΤΑΣΤΑΣΗ

Σημείωση: Παρακαλούμε φέρτε τα παρακάτω εργαλεία

Κλείστε το ρεύμα.
Βιδώστε το καρφί στο κάτω μέρος. Ανοίξτε την τρύπα του σύρματος. Το καλώδιο τροφοδοσίας και το καλώδιο φόρτωσης έχουν τρυπηθεί στο κάτω μέρος.
Στερεώστε το κάτω μέρος στην επιλεγμένη θέση με τη φουσκωμένη βίδα.
Συνδέστε την ισχύ και το φορτίο με τη στήλη του καλωδίου σύνδεσης σύμφωνα με το σκιαγραφικό διάγραμμα.
Στερεώστε τον αισθητήρα στο κάτω μέρος, βιδώστε το καρφί και ενεργοποιήστε το ρεύμα.

Κέλυφος λαμπτήρα για υλικό αλουμινίου

Σύμφωνα με τη ζήτηση της λάμπας, προσαρμόστε την καλή χρήση των αισθητήρων και φωτίστε τη γωνία θέασης, αξιοποιήστε με τον καλύτερο τρόπο τα προϊόντα στην προβολή.

ΔΟΚΙΜΗ

Περιστρέψτε το κουμπί ελέγχου φωτός δεξιόστροφα στο μέγιστο(ήλιο), περιστρέψτε το κουμπί ώρας δεξιόστροφα στο ελάχιστο.
Όταν ανοίγετε το ρεύμα, το φορτίο δεν λειτουργεί και η ενδεικτική λυχνία αναβοσβήνει μία φορά κάθε 4 δευτερόλεπτα.
Μετά από 5~10 δευτερόλεπτα, το φορτίο λειτουργεί και η ενδεικτική λυχνία αναβοσβήνει δύο φορές κάθε 1 δευτερόλεπτο. Υπό τις συνθήκες χωρίς επαγωγικό σήμα, το φορτίο θα πρέπει να σταματήσει να λειτουργεί εντός 5~30sec, η ενδεικτική λυχνία θα πρέπει να αναβοσβήνει ακόμα μία φορά κάθε 4sec.

Αφού βγει το πρώτο, κάντε το ξανά νόημα μετά από 5~10 δευτερόλεπτα. Το φορτίο πρέπει να λειτουργεί και η ένδειξη ταχύτητας φλας είναι δύο φορές κάθε 1 δευτερόλεπτο. Το φορτίο θα πρέπει να σταματήσει να λειτουργεί εντός 5~15 δευτερολέπτων.
Περιστρέψτε το κουμπί φωτός περιβάλλοντος αριστερόστροφα στο ελάχιστο. Εάν ρυθμιστεί σε λιγότερο από 3LUX, το φορτίο επαγωγέα δεν θα πρέπει να λειτουργεί αφού το φορτίο σταματήσει να λειτουργεί. Εάν καλύψετε το παράθυρο ανίχνευσης με αδιαφανή αντικείμενα (πετσέτα κ.λπ.), το φορτίο λειτουργεί υπό συνθήκες μη επαγωγικού σήματος, το φορτίο θα πρέπει να σταματήσει να λειτουργεί εντός 5~15 δευτερολέπτων.

ΣΗΜΕΙΩΣΗ

Ηλεκτρολόγος ή έμπειρος άνθρωπος μπορεί να το εγκαταστήσει.
Τα αντικείμενα αναταραχής δεν μπορούν να θεωρηθούν ως βάση-όψη εγκατάστασης.
Μπροστά από το παράθυρο ανίχνευσης δεν πρέπει να υπάρχουν αντικείμενα που εμποδίζουν ή αναστατώνουν την ανίχνευση.
Αποφύγετε την εγκατάστασή του κοντά σε ζώνες μεταβολής της θερμοκρασίας του αέρα για παράδειγμα: κλιματισμός, κεντρική θέρμανση κ.λπ.
Για την ασφάλειά σας, μην ανοίγετε τη θήκη εάν βρείτε κοτσαδόρο μετά την εγκατάσταση.
Για να αποφύγετε την απροσδόκητη ζημιά του προϊόντος, προσθέστε μια ασφαλή συσκευή 6A κατά την εγκατάσταση αισθητήρα υπερύθρων, για παράδειγμα, ασφάλεια, ασφαλής σωλήνας κ.λπ.

ΚΑΠΟΙΟ ΠΡΟΒΛΗΜΑ ΚΑΙ ΕΠΙΛΥΜΕΝΟΣ ΤΡΟΠΟΣ

Το φορτίο δεν λειτουργεί:

ένα. Ελέγξτε την ισχύ και το φορτίο.

σι. Αν το φορτίο είναι καλό?

ντο. Εάν η ταχύτητα της ενδεικτικής λυχνίας επιταχύνεται μετά την ανίχνευση.

ρε. Ελέγξτε εάν το φως εργασίας αντιστοιχεί στο φως περιβάλλοντος.

Η ευαισθησία είναι κακή:

α Παρακαλούμε ελέγξτε εάν μπροστά από το παράθυρο ανίχνευσης υπάρχουν εμπόδια για τη λήψη των σημάτων.

σι. Ελέγξτε τη θερμοκρασία περιβάλλοντος.

ντο. Ελέγξτε εάν η πηγή σημάτων βρίσκεται στα πεδία ανίχνευσης.

ρε. Ελέγξτε το ύψος εγκατάστασης.

μι. Εάν ο κινούμενος προσανατολισμός είναι σωστός.

Ο αισθητήρας δεν μπορεί να κλείσει αυτόματα το φορτίο:

ένα. Εάν υπάρχουν συνεχή σήματα στα πεδία ανίχνευσης.

σι. Εάν η χρονική καθυστέρηση έχει ρυθμιστεί στη μεγαλύτερη,

ντο. Εάν η ισχύς αντιστοιχεί στην οδηγία.

ρε. Εάν η θερμοκρασία του αέρα αλλάξει κοντά στον αισθητήρα, για παράδειγμα κλιματισμό ή κεντρική θέρμανση κ.λπ

1. Τα LED σε σειρά μπορούν να λειτουργήσουν όταν όλα τα στεγανοποιητικά είναι εγκατεστημένα στη θέση τους.
2. Μην αφαιρείτε ή μην τη συνδέετε με άλλη λάμπα όταν είναι ενεργοποιημένη.
3. Όταν τα LED σε σειρά είναι κατεστραμμένα, χρειάζεστε έμπειρο τεχνικό για επισκευή χρησιμοποιώντας τις ίδιες λυχνίες LED.

Για εξαρτήματα τύπου Υ: Εάν το εξωτερικό εύκαμπτο καλώδιο ή το καλώδιο αυτού του φωτιστικού έχει καταστραφεί, θα πρέπει να αντικατασταθεί αποκλειστικά από τον κατασκευαστή ή τον αντιπρόσωπο σέρβις του ή από παρόμοιο εξειδικευμένο άτομο για την αποφυγή κινδύνου.

Παρακαλούμε επιβεβαιώστε με την εγκατάσταση επαγγέλματος.
Παρακαλούμε διακόψτε την παροχή ρεύματος πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
Βεβαιωθείτε ότι έχετε διακόψει την παροχή ρεύματος για λόγους ασφαλείας.
Η ακατάλληλη λειτουργία προκάλεσε απώλειες, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

Δεσμευόμαστε να προωθήσουμε την ποιότητα και την αξιοπιστία του προϊόντος, ωστόσο, όλα τα ηλεκτρονικά εξαρτήματα έχουν ορισμένες πιθανότητες να καταστούν αναποτελεσματικά, κάτι που θα προκαλέσει κάποια προβλήματα.
Κατά τον σχεδιασμό, έχουμε δώσει προσοχή σε περιττούς σχεδιασμούς και έχουμε υιοθετήσει όριο ασφαλείας για να αποφύγουμε τυχόν προβλήματα.
Αυτή η οδηγία, χωρίς την άδειά μας, δεν πρέπει να αντιγραφεί για άλλους σκοπούς.
