Το PDLUX κυκλοφορεί αναβαθμισμένες μονάδες ανίχνευσης PD-V9H/PD-V9P/PD-V9S X-Band Doppler, προσαρμοσμένη έκδοση χωρίς pin-προαιρετική

Η Ningbo PDLUX Electronic Technology λανσάρει επίσημα τους εκλεπτυσμένους αισθητήρες ραντάρ Doppler ζώνης X PD-V9, συμπεριλαμβανομένων των PD-V9H, PD-V9P και PD-V9S. Διαθέτοντας ποικίλες διατάξεις ακίδων και δύο επιλογές κύριας συχνότητας παράλληλα με την προαιρετική προσαρμογή χωρίς καρφίτσες, η σειρά ικανοποιεί διαφορετικές απαιτήσεις διάταξης PCB από παγκόσμιους κατασκευαστές ηλεκτρονικών ειδών.

Διαφοροποίηση πυρήνα: Διάταξη pin & επιλογή συχνότητας

Και τα τρία μοντέλα διαθέτουν το ίδιο κύκλωμα, κεραία και ηλεκτρική απόδοση, με διαφορές μόνο στο βήμα της ακίδας και στη συχνότητα λειτουργίας για να ταιριάζουν στα τοπικά πρότυπα ραδιοφώνου:

· PD-V9H:10,587GHz±10MHz (τυπική συχνότητα ΕΕ), Χ1=3,4mm, Χ2=9,8mm απόσταση ακίδων για κοινή ευρωπαϊκή και αμερικανική σχεδίαση PCB

· PD-V9P:10,525GHz±20MHz (παγκόσμια καθολική συχνότητα), συμπαγής X1=3mm, X2=8,9mm ακροδέκτες για εξοικονόμηση αποτυπώματος PCB

· PD-V9S:10,525GHz±20MHz, τυπική διάταξη ακίδων 3,4/9,8mm για άμεση αντικατάσταση παλαιούχων αισθητήρων

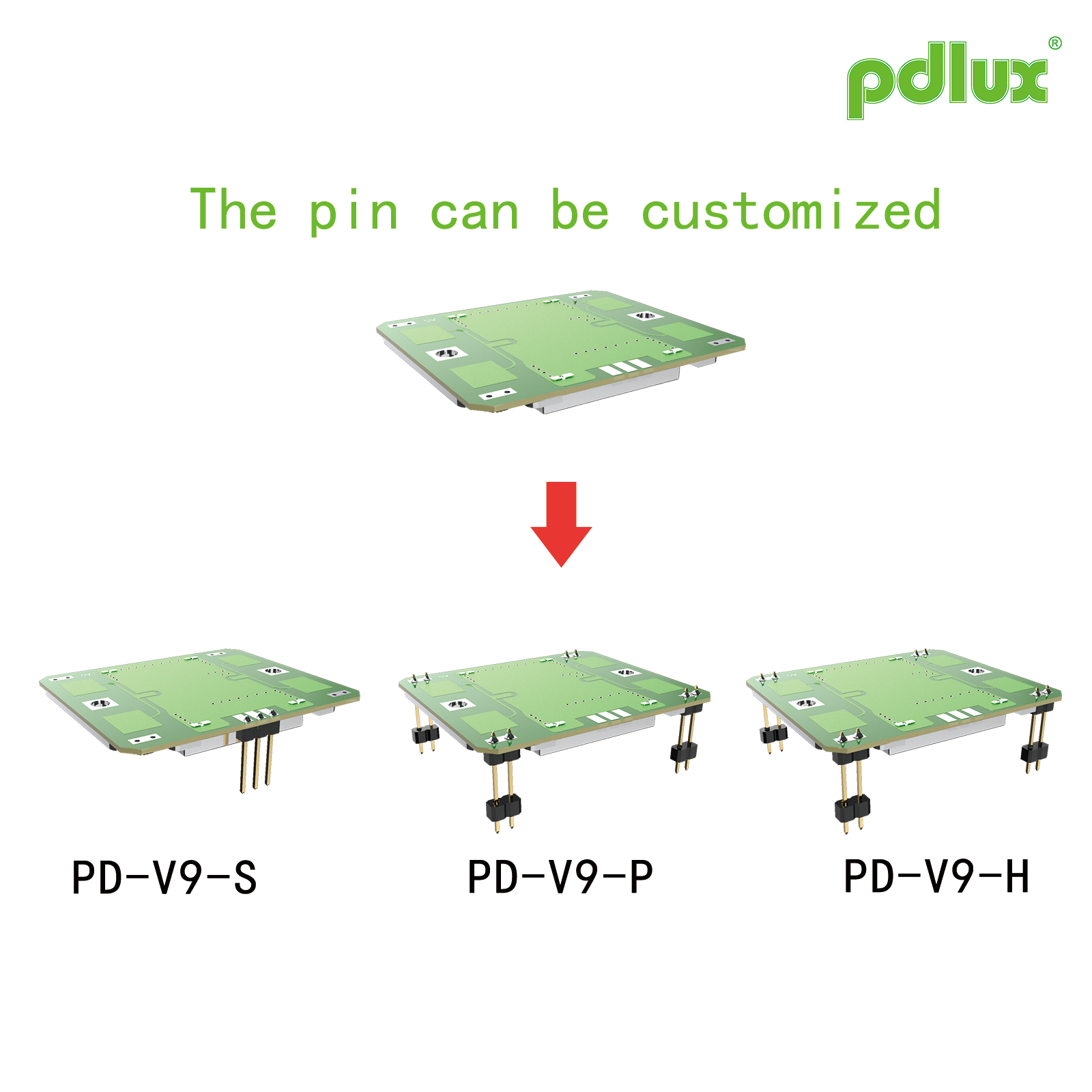

Προσαρμοσμένη επιλογή:Διατίθενται γυμνές μονάδες χωρίς καρφίτσες για τοποθέτηση SMD κατόπιν αιτήματος. Το μέγεθος X3 μπορεί να προσαρμοστεί ανάλογα με τις προδιαγραφές του πελάτη.

Unified Superior Specs για όλες τις σειρές PD-V9

Κατασκευασμένο με ταλαντωτή διηλεκτρικού συντονιστή DRO και ενσωματωμένη κεραία patch, ολόκληρη η σειρά μοιράζεται σταθερές προδιαγραφές:

· Τάση τροφοδοσίας: DC5V±0,5V, τυπικό ρεύμα κάτω από 32mA. Λειτουργία ισχύος PWM που υποστηρίζεται για εξαιρετικά χαμηλή κατανάλωση ενέργειας

· Τυπικό EIRP:13dBm(20mW), ευαισθησία λήψης -90dBc, δεύτερη αρμονική ≤-40dBm

· Θερμοκρασία λειτουργίας: -30℃~+55℃ κανονικό εύρος, επέκταση από -40℃ έως +80℃

· Γωνία δέσμης: 36° E-plane, 72° H-plane; διαθέσιμη ευέλικτη γωνία τοποθέτησης

· Πιστοποιημένο RoHS και συμβατό με το ETS 300 440 για έγκριση παγκόσμιας αγοράς

Σενάρια ευρείας εφαρμογής

Ιδανικό για αυτόματες πόρτες, φώτα με αισθητήρες κίνησης, συναγερμούς ασφαλείας, αισθητήρες παρουσίας IoT και εξοπλισμό ανίχνευσης ταχύτητας. Κατά την αντικατάσταση παλαιών μονάδων ραντάρ, οι χρήστες χρειάζεται μόνο να τροποποιήσουν το κέρδος του ενισχυτή για να επιλύσουν προβλήματα ευαισθησίας χωρίς αναθεώρηση του κώδικα MCU, μειώνοντας σημαντικά το κόστος ανάπτυξης.
