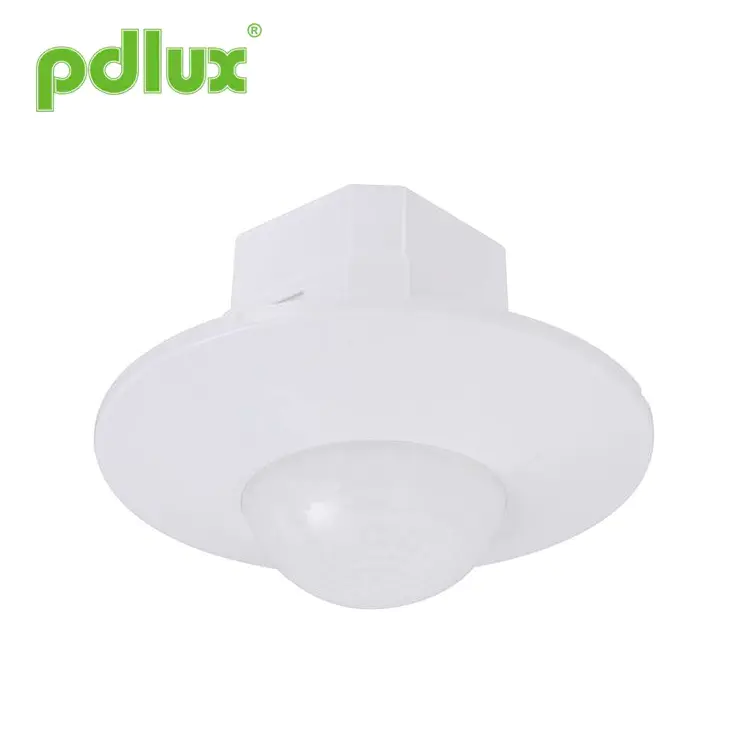

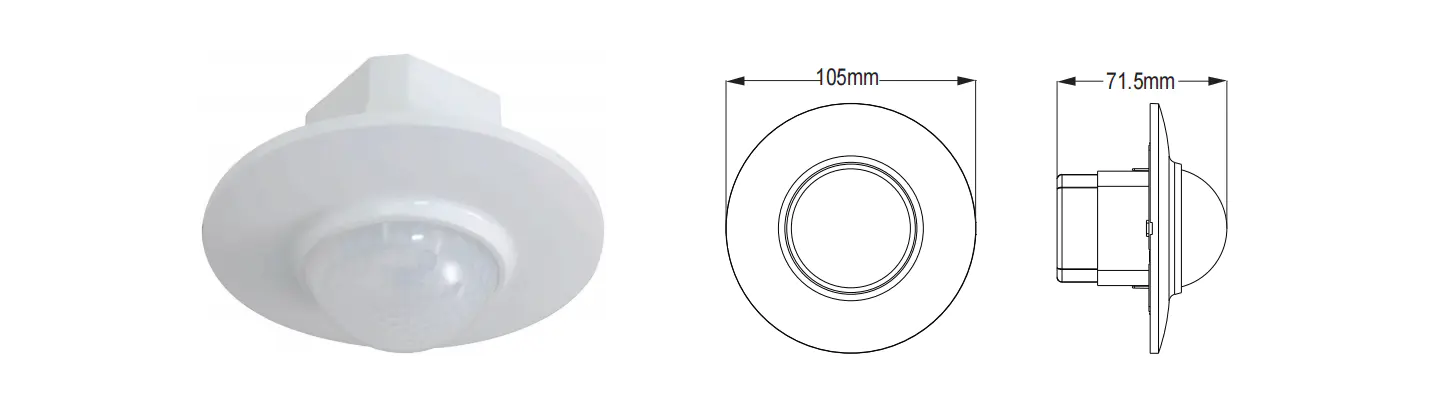

Αισθητήρας υπέρυθρης κίνησης οροφής PD-PIR200A 360°
Το προϊόν είναι ένας νέος διακόπτης εξοικονόμησης ενέργειας, υιοθετεί ανιχνευτή καλής ευαισθησίας, ολοκληρωμένο κύκλωμα και SMT. Συγκεντρώνει αυτοματισμό, βολική ασφάλεια, εξοικονόμηση ενέργειας και πρακτικές λειτουργίες. Ένας ανιχνευτής μέσα συνθέτει ένα πεδίο ανίχνευσης ευρείας εμβέλειας, χρησιμοποιεί την υπέρυθρη ενέργεια από τον άνθρωπο ως πηγή σήματος ελέγχου, μπορεί να ξεκινήσει το φορτίο αμέσως όταν κάποιος εισέλθει στο πεδίο ανίχνευσης. Μπορεί να αναγνωρίσει αυτόματα την ημέρα και τη νύχτα. Είναι εύκολο να εγκατασταθεί και να χρησιμοποιηθεί ευρέως, διαθέτοντας τις λειτουργίες του power show και της ανίχνευσης εκπομπής.
Αποστολή Ερώτησης
Περίληψη
Προδιαγραφές
| Πηγή ισχύος | 220-240VAC/100-130VAC | Συχνότητα ισχύος | 50/60Hz |
| Φορτίο αντίστασης | 1200W μέγ. 230V/600W μέγ. 110V | Ρύθμιση ώρας: | min: 8±3sec max: 7±2min (ρυθμιζόμενο) |
| Γωνία ανίχνευσης | 360º | Εύρος ανίχνευσης (22°C) | 8m Μέγ.(διά.) (ρυθμιζόμενο) |
| Έλεγχος φωτός | <3LUX-φως ημέρας (ρυθμιζόμενο) | Θερμοκρασία εργασίας | -10°C~+40°C |
| Κατανάλωση ρεύματος | 0,45 W (στατικό 0,1 W) | Ύψος εγκατάστασης | 2,5~3,5μ |
| Ανίχνευση ταχύτητας κίνησης | 0,6-1,5 m/s | Υγρασία εργασίας | <93%RH |
Σημείωση: Όταν χρησιμοποιούνται διαφορετικά φορτία παράλληλα, είναι απαραίτητο να κατανοήσουμε πλήρως τις ιδιότητες του φορτίο και το φορτίο με ιδιαίτερα μεγάλο ρεύμα εισόδου θα προκαλέσει πρόωρη ζημιά στο ρελέ μέσα στον επαγωγέα. Εάν υπάρχει μεγάλη αβεβαιότητα σχετικά με το φορτίο που χρησιμοποιείται, αναβαθμίζεται Η έκδοση που έχει σχεδιαστεί ειδικά για να αντέχει το ρεύμα εισόδου μπορεί να προσαρμοστεί.

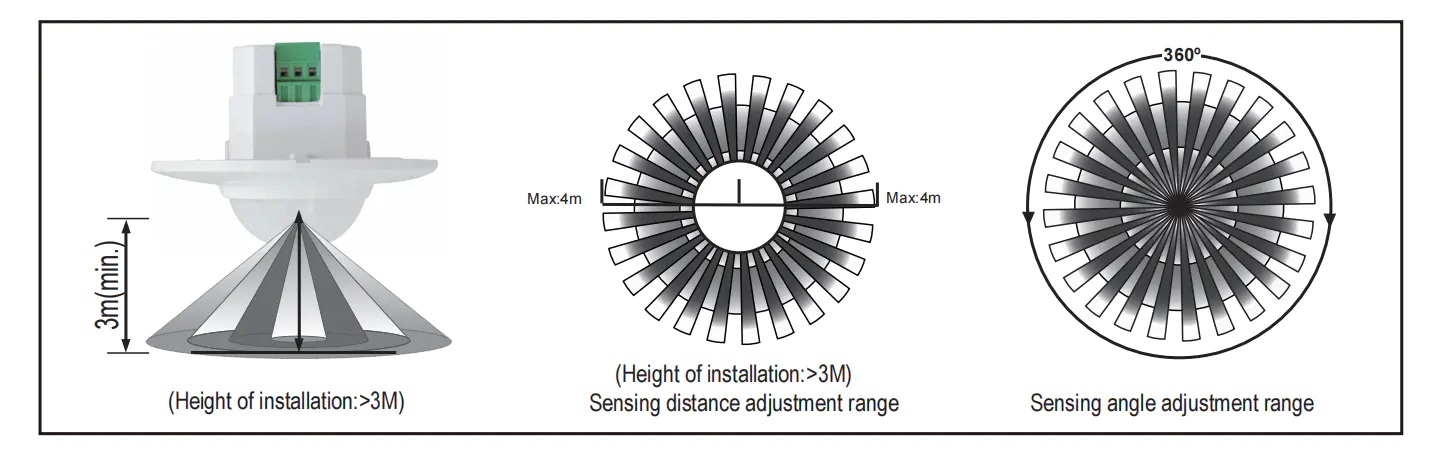

Πληροφορίες αισθητήρα
Λειτουργία
·Το εύρος ανίχνευσης μπορεί να ρυθμιστεί ανάλογα με τη θέση εγκατάστασης και το πεδίο ανίχνευσης.
·Η ένδειξη ανίχνευσης: το LED θα αναβοσβήνει δύο φορές το δευτερόλεπτο κατά τη λήψη του σήματος.
·Η ρύθμιση ώρας προστίθεται συνεχώς: όταν λαμβάνει το δεύτερο επαγωγικό σήμα μετά τον πρώτο επαγωγέα, θα Υπολογίστε το χρόνο για άλλη μια φορά στην υπόλοιπη βασική ρύθμιση της πρώτης φοράς. (Ρύθμιση ώρας)
·Ρύθμιση ρύθμισης χρόνου: μπορεί να ρυθμιστεί σύμφωνα με την επιθυμία σας. Το ελάχιστο είναι 8±3 δευτερόλεπτα, το μέγιστο είναι 7±2 λεπτά.

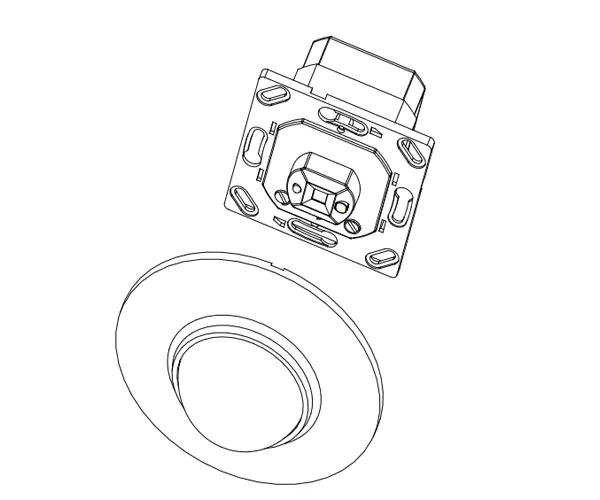

Εγκατάσταση
(2) Ανοίξτε τον αισθητήρα όπως η δεξιά παρακάτω εικόνα, αφαιρέστε τον πίνακα αισθητήρα.
(3) Συνδέστε το καλώδιο τροφοδοσίας και φορτίου στον ακροδέκτη σύνδεσης του αισθητήρα σύμφωνα με το σχήμα σύνδεσης.
(4)Σύμφωνα με το σετ ρύθμισης κουμπιού LUX,TIME,SENS.
(5)Σύμφωνα με την παρακάτω δεξιά εικόνα, στερεώστε τον αισθητήρα στο κουτί διακλάδωσης, το κουμπί στον πίνακα του και, στη συνέχεια, μπορείτε να ενεργοποιήσετε την τροφοδοσία για δοκιμή.

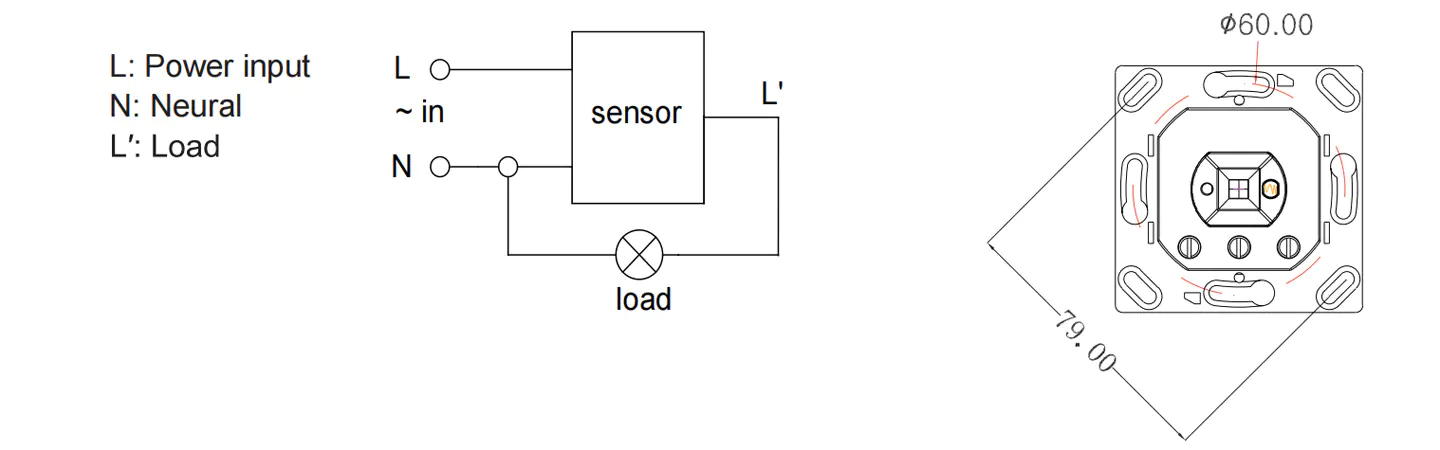

Διάγραμμα σύνδεσης-σύρματος

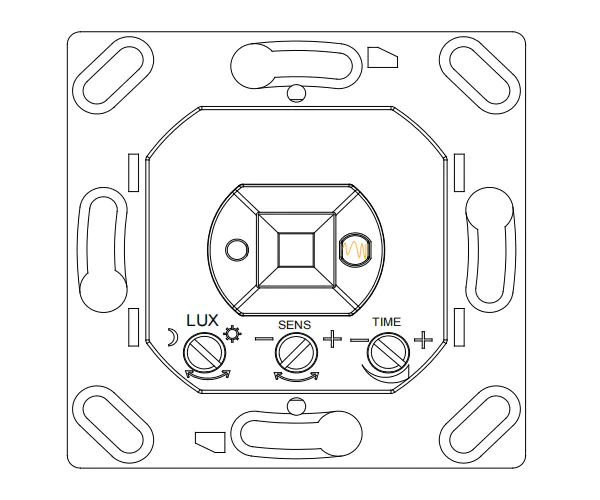

Σχέδιο σύνδεσης (δείτε τη δεξιά εικόνα) Δοκιμή
.Ρυθμίστε το κουμπί ώρας δεξιόστροφα στο ελάχιστο.
·Τη στιγμή της ενεργοποίησης του ρεύματος, το φορτίο δεν λειτουργεί. Μετά από 5-10 δευτερόλεπτα, το φορτίο λειτουργεί και η λυχνία LED αναβοσβήνει δύο φορές κάθε δευτερόλεπτο. Υπό τις συνθήκες χωρίς επαγωγή, το φορτίο θα πρέπει να σταματήσει να λειτουργεί εντός 5-30 δευτερολέπτων και η λυχνία LED θα πρέπει να σβήσει.
·Εάν το ξανακάνετε νόημα 5-10 δευτερόλεπτα αργότερα αφού σβήσει, το φορτίο θα πρέπει να λειτουργεί και η ταχύτητα αναβοσβήνει δύο φορές ανά δευτερόλεπτο, τότε το φορτίο θα σταματήσει να λειτουργεί μέσα σε 5-15 δευτερόλεπτα.
· Γυρίζει το κουμπί LUX δεξιόστροφα στο ελάχιστο. Εάν δοκιμαστεί κάτω από 3LUX, το φορτίο δεν θα πρέπει να λειτουργεί μετά τη διακοπή του επαγωγικού φορτίου, αλλά εάν καλύψετε το παράθυρο ανίχνευσης με αδιαφανή αντικείμενα (πετσέτα κ.λπ.), το φορτίο λειτουργεί. Υπό την προϋπόθεση ότι δεν υπάρχουν επαγωγικά σήματα, το φορτίο θα πρέπει να σταματήσει5-15.
ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε αυτό το προϊόν, ρυθμίστε την ευαισθησία στην κατάλληλη θέση που χρειάζεστε, μην ρυθμίζετε την ευαισθησία στο μέγιστο, για να αποφύγετε το προϊόν δεν Εργασία που προκαλείται συνήθως από λανθασμένη κίνηση. Επειδή η ευαισθησία είναι πολύ υψηλή, εντοπίστε εύκολα τη λάθος κίνηση από τον άνεμο που φυσάει φύλλα και κουρτίνες, μικρά ζώα και τη λάθος κίνηση από παρεμβολές του δικτύου ηλεκτροδότησης και του ηλεκτρικού εξοπλισμού. Όλα αυτά οδηγούν το προϊόν δεν λειτουργεί κανονικά!
Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε την ευαισθησία κατάλληλα και μετά δοκιμάστε το.
Σημειώσεις
Αποφύγετε την τοποθέτησή του σε αντικείμενα που ταράζουν.
Δεν πρέπει να υπάρχει εμπόδιο και κινούμενο αντικείμενο μπροστά από το παράθυρο ανίχνευσης που να επηρεάζει την ανίχνευση.
Αποφύγετε την εγκατάστασή του κοντά σε ζώνες μεταβολής της θερμοκρασίας του αέρα, όπως κλιματισμός, κεντρική θέρμανση κ.λπ.
Λαμβάνοντας υπόψη την ασφάλειά σας, μην ανοίγετε το κάλυμμα όταν βρείτε το κοτσαδόρο μετά την εγκατάσταση.
Εάν υπάρχει διαφορά μεταξύ προϊόντος και οδηγίας, ανατρέξτε κυρίως στο προϊόν.
Κάποιο πρόβλημα και λυμένος τρόπος
Το φορτίο δεν λειτουργεί:
a. Ελέγξτε ότι η σύνδεση ρεύματος και φορτίου είναι σωστή.
β. Ελέγξτε εάν το φορτίο είναι καλό.
γ.Ελέγξτε εάν η λυχνία εργασίας αντιστοιχεί στον έλεγχο φωτός.
Η ευαισθησία είναι κακή:
a. Ελέγξτε εάν υπάρχει εμπόδιο μπροστά από το παράθυρο ανίχνευσης για να πραγματοποιήσετε λήψη των σημάτων.
β. Ελέγξτε εάν η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή.
c. Ελέγξτε εάν η πηγή σημάτων βρίσκεται στα πεδία ανίχνευσης.
δ. Ελέγξτε εάν το ύψος εγκατάστασης αντιστοιχεί στο ύψος που φαίνεται στην οδηγία.
ε. Ελέγξτε εάν ο κινούμενος προσανατολισμός είναι σωστός.
Ο αισθητήρας δεν μπορεί να κλείσει αυτόματα το φορτίο:
ένα. Ελέγξτε εάν υπάρχουν συνεχόμενα σήματα στα πεδία ανίχνευσης.
σι. Ελέγξτε εάν η ρύθμιση χρόνου έχει ρυθμιστεί στη μεγαλύτερη.
ντο. Ελέγξτε εάν η ισχύς αντιστοιχεί στην οδηγία.
ρε. Ελέγξτε εάν η αλλαγή θερμοκρασίας πλησιάζει προφανώς τον αισθητήρα, όπως κλιματισμός ή κεντρική θέρμανση κ.λπ
·Όταν χρησιμοποιείται σε διαφορετικά περιβάλλοντα, μην προσαρμόζετε την ευαισθησία στο υψηλότερο.
Γιατί αυτό θα μπορούσε εύκολα να οδηγήσει σε δυσλειτουργία.
●Επιβεβαιώστε με την προεπαγγελματική εγκατάσταση.
●Διακόψτε την παροχή ρεύματος πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
●Βεβαιωθείτε ότι έχετε διακόψει την παροχή ρεύματος για λόγους ασφαλείας.
●Η ακατάλληλη λειτουργία προκάλεσε απώλειες, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
Δεσμευόμαστε να προωθήσουμε την ποιότητα και την αξιοπιστία του προϊόντος, ωστόσο, όλα τα ηλεκτρονικά εξαρτήματα έχουν ορισμένες πιθανότητες να καταστούν αναποτελεσματικά, κάτι που θα προκαλέσει προβλήματα. Αυτή η οδηγία, χωρίς την άδειά μας, δεν θα πρέπει να αντιγραφεί για άλλους σκοπούς.
