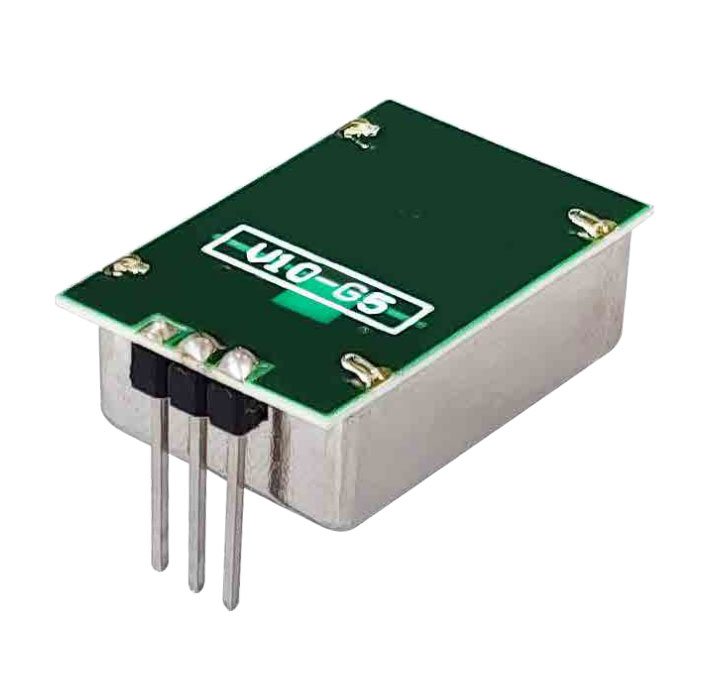

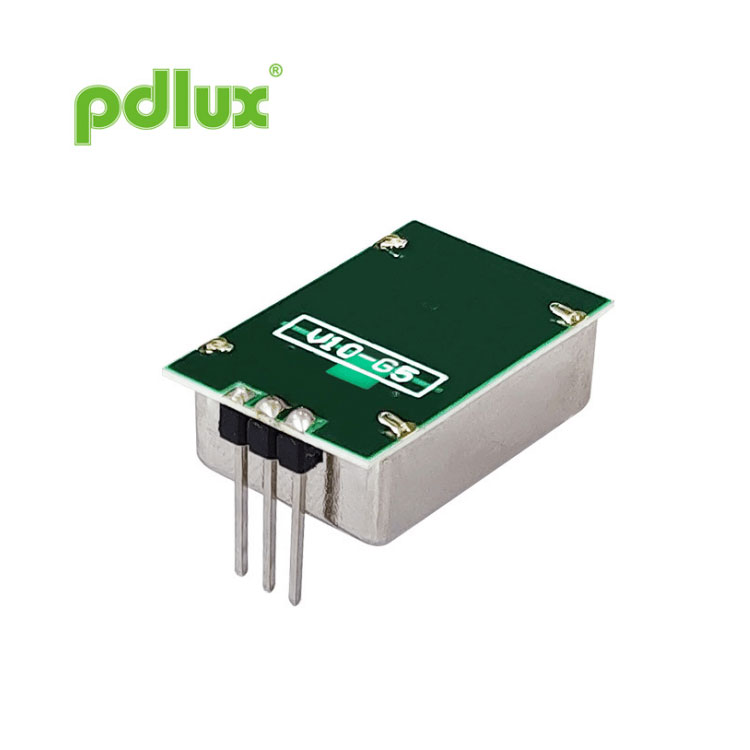

PD-V10-G5 Μικροσκοπικός πομποδέκτης μικροκυμάτων X-Band Μονάδα ανιχνευτή κίνησης
Κατασκευασμένος στο εργοστάσιο της Pdlux στην Κίνα, είμαστε ένας αναγνωρισμένος κατασκευαστής και προμηθευτής μονάδας ανιχνευτή κίνησης μικροκυμάτων πομποδέκτη μικροκυμάτων PD-V10-G5 Miniature X-Band, παρακολουθώντας σχολαστικά κάθε βήμα της παραγωγής για να εξασφαλίσουμε ποιότητα και σαφή τιμολόγηση, παρέχοντας στους πελάτες μας οικονομικές λύσεις.
Αποστολή Ερώτησης
Η μονάδα, που στεγάζεται σε μεταλλικό δοχείο, διαθέτει σταθεροποιημένο ταλαντωτή διηλεκτρικού συντονιστή, ο οποίος παρέχει σταθερή λειτουργία σε ένα ευρύ φάσμα θερμοκρασιών είτε σε CW είτε σε λειτουργία χαμηλού κύκλου λειτουργίας παλμού και ενσωματωμένο δέκτης homodyne για αυξημένη ευαισθησία και αξιοπιστία.
Αυτή η οικογένεια μονάδων είναι διαθέσιμη με τάση τροφοδοσίας +5v ή +3v.
Η βασική αρχή λειτουργίας συνίσταται στην ανίχνευση της μετατόπισης συχνότητας μεταξύ ενός εκπεμπόμενου και ενός λαμβανόμενου σήματος
αντανακλάται πίσω από ένα κινούμενο αντικείμενο μέσα στο οπτικό πεδίο της μονάδας.
Η μονάδα παράγει ένα σήμα εξόδου χαμηλής στάθμης το οποίο μπορεί να ενισχυθεί και να υποβληθεί σε επεξεργασία για να παρέχει ηχητικό ή οπτικό συναγερμό
σηματοδοτεί και χρησιμοποιεί τεχνικές κατασκευής επιφανειακής τοποθέτησης χαμηλού κόστους, οι οποίες αποδεδειγμένα είναι ανθεκτικές και
αξιόπιστη.
| Μέρος ΑΡΙΘ. | Χώρα | Συχνότητα | Σχόλια |
| PD-V10-501 | Ηνωμένο Βασίλειο | 10,587 GHz (5V) | |
| PD-V10-502 | ΗΠΑ | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Βέλγιο, Ολλανδία, Ιταλία | 10,525 GHz (5V) | Πληροί την οδηγία RED |
| PD-V10-301 | Ηνωμένο Βασίλειο | 10,587 GHz (3V) | |
| PD-V10-302 | Βέλγιο, Ολλανδία, Ιταλία | 10,525 GHz (3V) | Πληροί την οδηγία RED |
| Συχνότητα | Δείτε τον πίνακα πάνω |
| Έξοδος ισχύος (ελάχ.) | 5 dBm EIRP |
| Τάση λειτουργίας | +5 V ± 0,25 V +3 V ± 0,15 V |
| Λειτουργικό ρεύμα (CW) | 25 mA (μέγιστο) 20 mA (τύπος) |
| Αρμονικές Εκπομπές | <-30dBm |
| Μέσο ρεύμα (5% DC) | Τύπος 1 mA. |
| Πλάτος παλμού (ελάχ.) | 5 µsec |
| Κύκλος εργασίας (ελάχ.) | 1% |
| Συχνότητα επανάληψης παλμών | 2-4 KHz |
| Ευαισθησία (για αναλογία S/N 10 dB) | -84 dBm |
| Θόρυβος (μετρούμενος σε εύρος ζώνης 3Hz έως 80Hz) | < 30 µV |
| Κέρδος | 5 dBi |

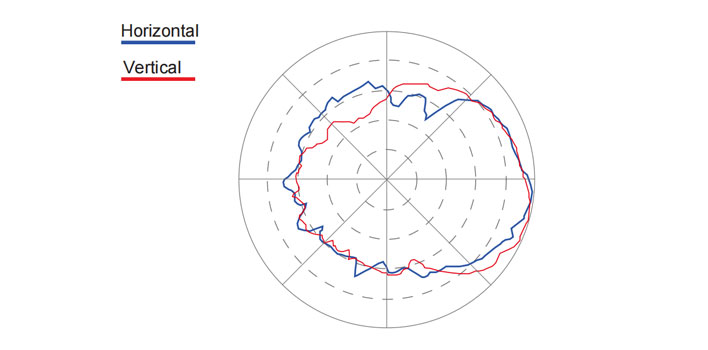

| -3 dB Εύρος δέσμης | |
| Ε αεροπλάνο | 50° |
| H Αεροπλάνο | 60° |
| Βάρος | 4 γρ |

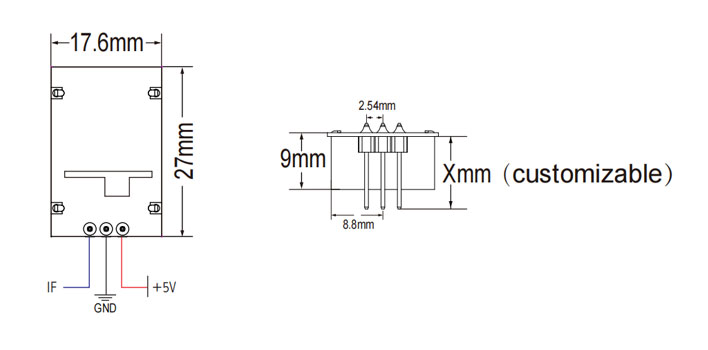

| Καρφιτσώστε υποδοχές κεφαλίδας | Διάσταση 2,54 mm X3 |
| Συμβατό με RoHS | |
| Ισχύς/Θερμ. Συντελεστής (πάνω από το εύρος θερμοκρασίας λειτουργίας) | 3 dB |
| Συχνότητα/Θερμ. Συντελεστής (πάνω από το εύρος θερμοκρασίας λειτουργίας) | 6,5 MHz |
| Θερμοκρασία λειτουργίας | -20°C έως +70°C |
Η ισχύς της εξόδου του αισθητήρα (εύρος ανίχνευσης) εξαρτάται από την αναλογία σήματος προς θόρυβο. Υψηλότερη ή χαμηλότερη από την ονομαστική θερμοκρασία λειτουργίας, ο αισθητήρας μπορεί επίσης να λειτουργήσει, αλλά η απόδοση θα μειωθεί. Για να αποφευχθεί η ζημιά στις συσκευές, θα πρέπει να δίνεται προσοχή κατά τον χειρισμό. Σωστή ηλεκτροστατική εκκένωση (ESD) θα πρέπει να τηρούνται προφυλάξεις σε όλα τα στάδια αποθήκευσης, χειρισμού, συναρμολόγησης και δοκιμών.
