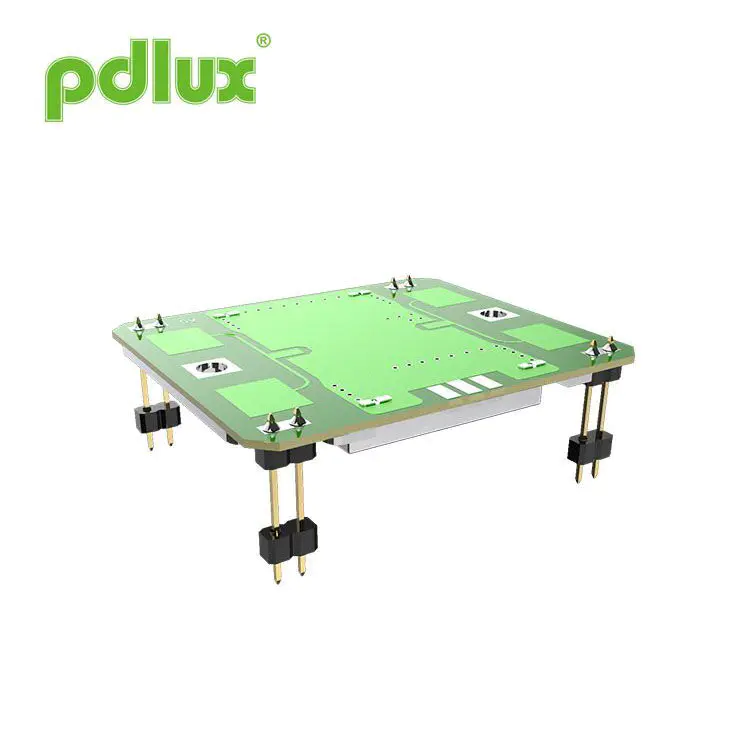

Αισθητήρας κίνησης μικροκυμάτων PD-V9-P X με υψηλή ακρίβεια
Η ακρίβεια, οι επιδόσεις και η προσαρμογή-PD-V9-P X-Band Mintion Motion Sensor με υψηλή ακρίβεια ανταποκρίνεται στις απαιτήσεις των σύγχρονων έξυπνων συστημάτων ανίχνευσης. Το PD-V9-P είναι ένας αισθητήρας κίνησης υψηλής ευαισθησίας X-band που έχει σχεδιαστεί για ακριβή ανίχνευση σε διάφορα περιβάλλοντα. Υποστηρίζει την προσαρμογή της συχνότητας (10.525GHz, 10.587GHz, 10.687GHz) για να συμμορφωθεί με τους τοπικούς κανονισμούς. Με γρήγορη απόκριση και αξιόπιστη παρακολούθηση κίνησης, είναι ιδανικό για συσκευές IoT, έξυπνο φωτισμό, αυτοματοποιημένα συστήματα και ανίχνευση βιομηχανικής κίνησης. Ο ευέλικτος σχεδιασμός τοποθέτησης και η λειτουργία χαμηλής ισχύος PWM το καθιστούν κατάλληλο για εφαρμογές με συνείδηση ενέργειας. Προσφέρουμε πλήρη τεχνική υποστήριξη και έγκαιρη παράδοση για να διασφαλίσουμε την επιτυχία σας.
Μοντέλο:PD-V9-P
Αποστολή Ερώτησης
Μέγεθος
Χαρακτηριστικά
- Ρύθμιση συχνότητας: 10.525-10.587GHz
- συμπεριλαμβανομένης της κεραίας Patch
- DRO: Oscilato Dielectric Resonator
- Χαμηλή αποστράγγιση ρεύματος DC
- μικρό μέγεθος
- Συμμόρφωση με ROHS
Προδιαγραφές
| Είδος | Προδιαγραφές | |
| Ρύθμιση συχνότητας | 10.525-10.587GHz (προσαρμοσμένη σύμφωνα με διαφορετικές απαιτήσεις) | |
| Κατάσταση | TA = +25 C, κρασί = +5 VDC | |
| Τάση λειτουργίας | +5.0 ± 0.5 VDC | |
| Ρεύμα λειτουργίας | <32 Τύπος ME. | |
| Ισχύς εξόδου | 20 MW (13 dBm) E.I.R.P. Τύπος. | |
| Σταθερότητα συχνότητας | ± 5 MHz max. (TA: -30 έως +55 C) | |
| Αισθησία απώλειας επιστροφής | -90 τύπος DBC. | |
| Δεύτερη αρμονική εκπομπή | -40 DBM εύρος | |
| Beamwidth κεραίας (-3 dB) | Φλόγος ηλεκτρονικού | 36 βαθμοί Νομ. (Η οριστική πλήρης γωνία των 72 βαθμών) |
| Πλαίσιο Η | 72 βαθμοί NOM. (Η πλήρης γωνία των 144 βαθμών) | |
| Διεπαφή RF | Κεραία | |
| Κλίμακα θερμοκρασίας | -30 έως +55 C (τυπικό πεδίο χρήσης), -40 έως +80 C (μέγιστο εύρος χρήσης) | |
| Κανονισμός για συμμόρφωση | ETS 300 440 | |
Μοτίβο ακτινοβολίας
Σύντομη εισαγωγή
Ο αισθητήρας φωτεινότητας της σειράς PD-V9 λειτουργεί στη ζώνη X. Η συχνότητα λειτουργίας βρίσκεται στην περιοχή συχνοτήτων 10,525GHz έως 10,687GHz. Οι χρήστες πρέπει να κάνουν αγορές με βάση την προσαρμογή σύμφωνα με τους κανονισμούς συχνότητας της χώρας όπου βρίσκεται. Για παράδειγμα, 10.525GHz, 1 0.587GHz, 10.687GHz. Οι αισθητήρες σειράς PD-V9 χρησιμοποιούνται ευρέως σε προϊόντα εφαρμογών ασφαλείας και παρακολούθησης, αυτόματους αισθητήρες πόρτας, φώτα ανίχνευσης κινητής τηλεφωνίας, αισθητήρες IoT, αισθητήρες ταχύτητας και διάφορα προϊόντα κινητής τηλεφωνίας.
Ο αισθητήρας έχει ανίχνευση μεγάλης γωνίας H-Plane και ανίχνευση μικρής γωνίας EPLAN. Οι χρήστες μπορούν να διορθώσουν τον αισθητήρα σε διαφορετικές γωνίες όπως απαιτείται κατά τη χρήση. Όπως και αν οι χρήστες θέλουν το ρεύμα εργασίας του αισθητήρα να είναι όσο το δυνατόν μικρότερο, μπορείτε να ρυθμίσετε τη λειτουργία τροφοδοσίας του αισθητήρα σε λειτουργία PWM (κύκλος λειτουργίας), η οποία μπορεί να μειώσει αποτελεσματικά το ρεύμα εργασίας.
Πιθανώς προβλήματα που αντιμετωπίστηκαν
Όταν οι χρήστες συναντούν τα ακόλουθα ζητήματα κατά τη χρήση ή την άμεση αντικατάσταση του αρχικού αισθητήρα.
1. Πρώτη χρήση:
Όταν χρησιμοποιείτε τον αισθητήρα κίνησης μικροκυμάτων PD-V9-P X-ζώνης με υψηλή ακρίβεια για πρώτη φορά και συναντήστε υψηλή ευαισθησία ή ανεπαρκή ευαισθησία, θα πρέπει πρώτα να ελέγξετε την κατάσταση ρύθμισης κέρδους του κυκλώματος ενίσχυσης. Και αν η μέθοδος υπολογισμού που χρησιμοποιείται από την MCU για την επεξεργασία σήματα είναι κατάλληλη. Σε γενικές γραμμές, είναι εύκολο να βρείτε μια λύση.
2. Πιθανές ζητήματα που μπορεί να προκύψουν όταν αντικαθιστούν άμεσα τους αισθητήρες που χρησιμοποιούνται προηγουμένως:
Κατά την άμεση αντικατάσταση των αισθητήρων που χρησιμοποιούνται άμεσα, μπορεί επίσης να υπάρχουν ζητήματα υψηλής ευαισθησίας και χαμηλής ευαισθησίας, τα οποία μπορούν εύκολα να επιλυθούν. Η απλή αύξηση του κυκλώματος ενίσχυσης ή η μείωση του κέρδους του κυκλώματος ενίσχυσης είναι επαρκής. Δεν χρειάζεται να εξετάσετε τον αλγόριθμο επεξεργασίας σήματος του MCU.
Βοηθήστε ότι οι αρχάριοι μπορεί να χρειαστούν όταν χρησιμοποιούν:
Εάν αντιμετωπίζετε δυσκολίες κατά τη χρήση των αισθητήρων σειράς PD-V9 και χρειάζεστε βοήθεια. Μπορείτε να επικοινωνήσετε μαζί μας μέσω email. Σε γενικές γραμμές, μπορούν να ληφθούν απαντήσεις.
Εισαγωγή προϊόντος:
Η εισαγωγή του προϊόντος μπορεί να τροποποιηθεί και να βελτιωθεί από το PDLUX ανά πάσα στιγμή, όταν είναι απαραίτητο. Δεν είναι απαραίτητα ο καθένας να ειδοποιηθεί εγκαίρως.
