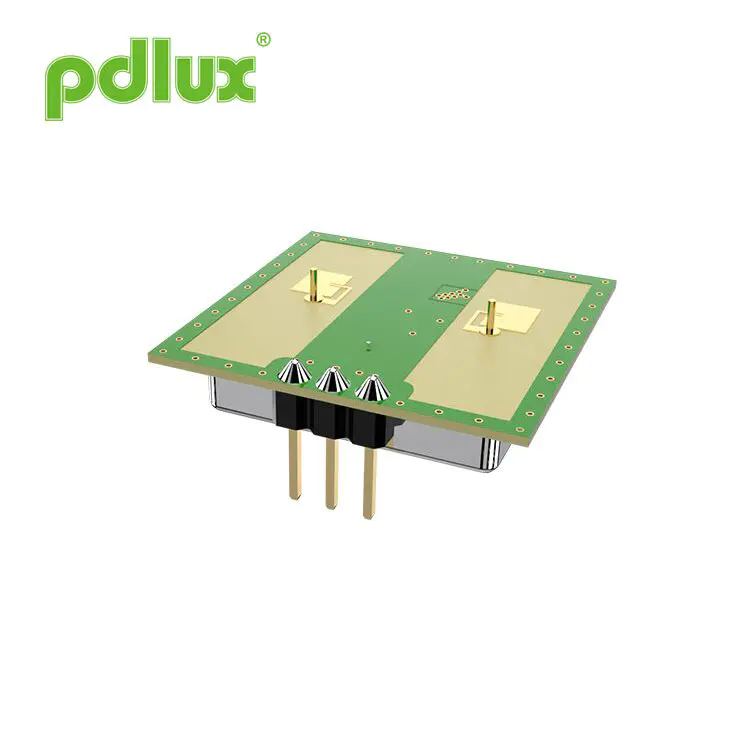

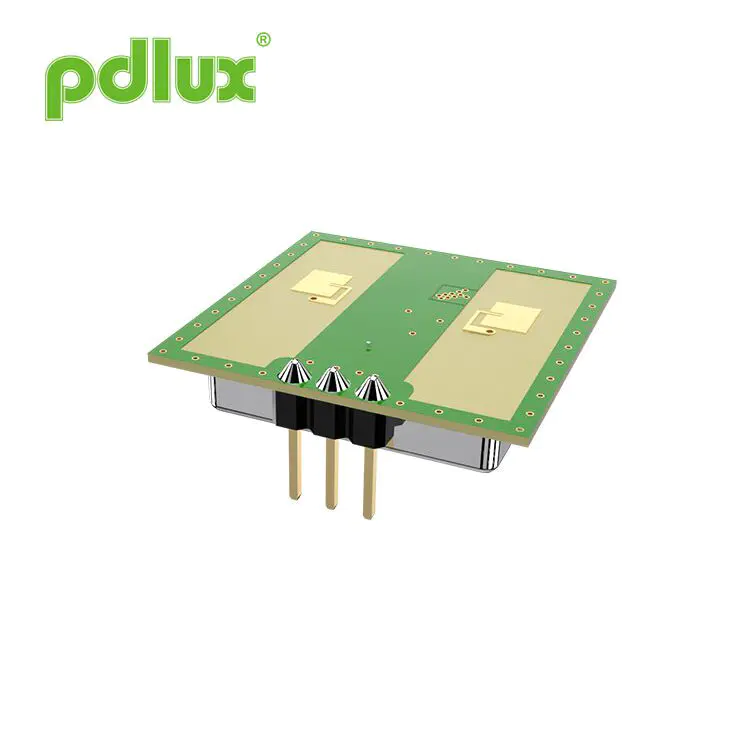

PDLUX PD-V12360A/B K-BAND Υψηλής ευαισθησίας αισθητήρα κίνησης για έξυπνο διακόπτη & ασφάλεια
Το PDLUX PD-V12360A/B K-BAND υψηλής ευαισθησίας αισθητήρα κίνησης για το Smart Switch & Security είναι ένας κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας αισθητήρα υψηλής ευαισθησίας που αναπτύχθηκε από την τεχνική ομάδα του PDLUX για ανίχνευση K-Band 360. Αυτό περιλαμβάνει V12360A και V12360B. Η διαφορά απόδοσης μεταξύ Α και Β βρίσκεται στις διαφορετικές ακτίνες ανίχνευσης.
Μοντέλο:PD-V12360A/B
Αποστολή Ερώτησης
PD-V12360A/B 24.125GHz Αισθητήρας κίνησης μικροκυμάτων
Εφαρμογή
.Έξυπνος διακόπτης
.Διακόπτης τοίχου
.Εντοπισμός εισβολέα

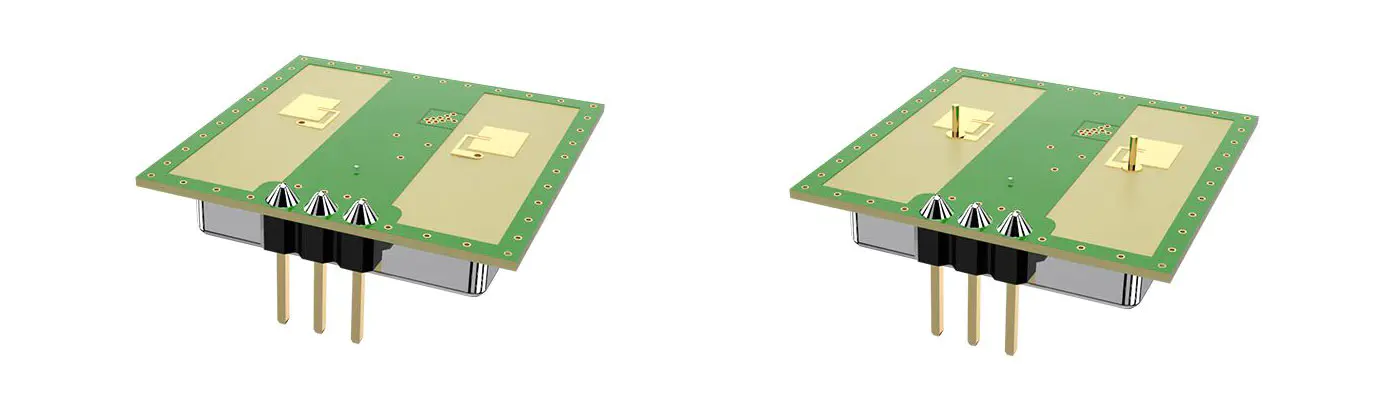

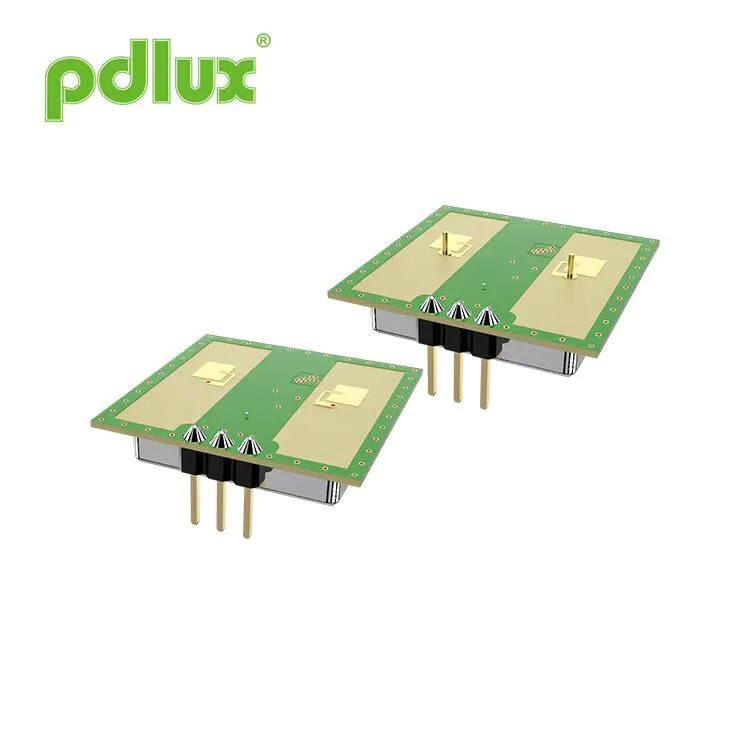

Ο αισθητήρας σειράς PD-V12360 είναι ένας κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας αισθητήρα υψηλής ευαισθησίας που αναπτύχθηκε από το Τεχνική ομάδα PDLUX για ανίχνευση 360 μοιρών K-ζώνης. Αυτό το PDLUX PD-V12360A/B K-BAND Υψηλής ευαισθησίας αισθητήρα κίνησης για το Smart Switch & Security περιλαμβάνει V12360A και V12360B. Η διαφορά απόδοσης μεταξύ Α και Β βρίσκεται στην διαφορετική ανίχνευση ακτίνες. Όταν εγκατασταθεί σε χαμηλό ύψος, η γωνία ανίχνευσης του V12360A είναι μεγαλύτερη από αυτή του V12360B. Η γωνία ανίχνευσης 360 μοιρών του V12360A είναι 120 μοίρες (παρακαλούμε ανατρέξτε στο παρακάτω σχήμα), το οποίο μπορεί να χρησιμοποιηθεί για την εγκατάσταση προϊόντων με ύψος μικρότερο από 5 μέτρα. Η γωνία ανίχνευσης 360 μοιρών του V12360B είναι 80 μοίρες, οι οποίοι μπορούν να χρησιμοποιηθούν για την εγκατάσταση προϊόντων με ύψος μικρότερο από 10 μέτρα. (Ανατρέξτε στα παρακάτω εικών). Η επέκταση της ευαισθησίας ανίχνευσης εξαρτάται από την αναλογία σήματος προς θόρυβο Το κύκλωμα ενίσχυσης που σχεδιάστηκε από τον χρήστη και τον αλγόριθμο προγράμματος της MCU. Λόγω της ευρείας και ευέλικτης περιοχής εφαρμογής αυτού του τύπου αναλογικού αισθητήρα. Είναι ακόμα χρησιμοποιείται ευρέως.
Μέγεθος προϊόντων

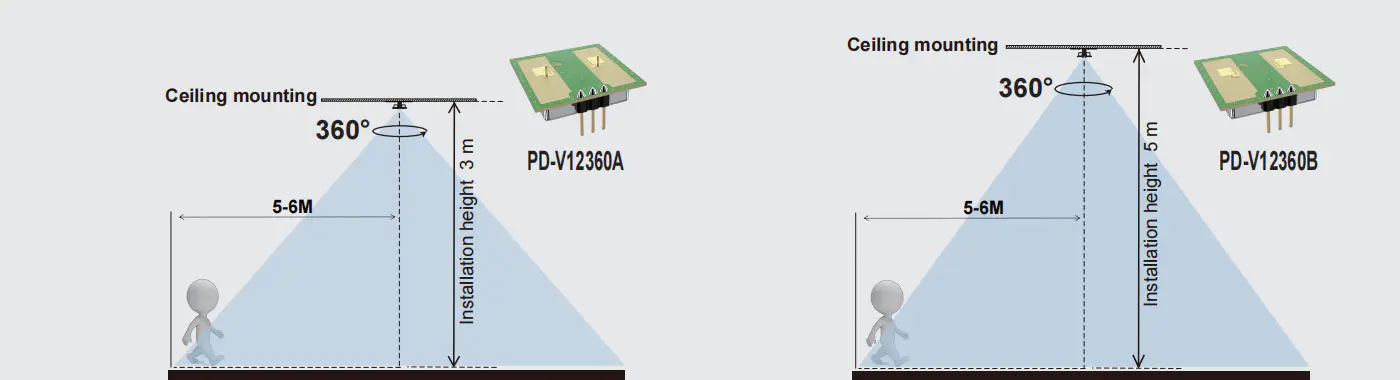

Εύρος ανίχνευσης
Τεχνικές παραμέτρους
| Παράμετρος | Σημειώσεις | Εορτασμός | Τύπος | Μέγιστος | Μονάδες |
| Τάση τροφοδοσίας | VCC | 3.0 | 5.0 | 5.25 | V |
| Τρέχουσα κατανάλωση | ΔΠΔ | 20 | 35 | 38 | α |
| Λειτουργία λειτουργίας | Που τροφοδοτείται από το PWM, μπορεί να ελέγξει το ρεύμα εργασίας στα 3-15mA | ||||
| Πλάτος παλμού | Tpulse | 10 | μs | ||
| Θερμοκρασία λειτουργίας | Κορυφή | -30 ~+85 | ℃ | ||
| Θερμοκρασία αποθήκευσης | TSTG | 10 | +60 | ℃ | |
| Σταθερός χρόνος |
|
<5 | μsec | ||
| Θόρυβος |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Ρύθμιση συχνότητας | f | 24.000 | 24.125 | 24.250 | GHz |
| Μια ακτινοβολημένη ισχύς (authp) | Σκυθρωπάζω | <2.0 | <2.5 | <3.0 | MW |
| Αποθήκευση περιβάλλοντος υγρασία | 45%~ 65% | RH | |||
Προειδοποίηση: Το πραγματικό εύρος ανίχνευσης σχετίζεται με το κέρδος ενίσχυσης σήματος του κυκλώματος, τη συνολική διάταξη του PCBA και το όριο του MCU.
Σημείωση1: Οι εκπομπές ακτινοβολίας έχει σχεδιαστεί για να πληρούν τους κανόνες FCC και CE.
Σημείωση2: Η ληφθείσα ισχύς σήματος (RSS) μετράται με συνολική απώλεια διαδρομής 1 διαδρομής 70dB.
ΣΗΜΕΙΩΣΗ3: Οι τάσεις θορύβου μετριούνται από 10Hz έως 100Hz στη θύρα εξόδου, μέσα σε ένα αναχόδιο θάλαμο. Σημείωση4: Λειτουργία παλμών
Ειδική υπενθύμιση
Λόγω του συνολικού πάχους της πλακέτας κυκλώματος είναι μόνο 0,52mm. Η εφαρμογή της υπερβολικής πλευρικής δύναμης στις καρφίτσες μπορεί να προκαλέσει τη διάσπαση του φύλλου χαλκού. Προκαλώντας δυσλειτουργία του αισθητήρα.
