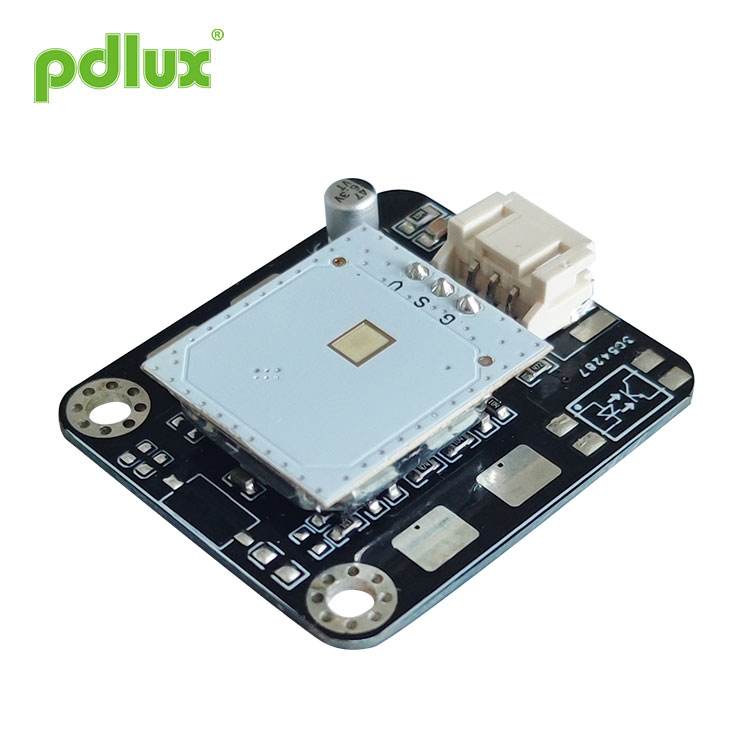

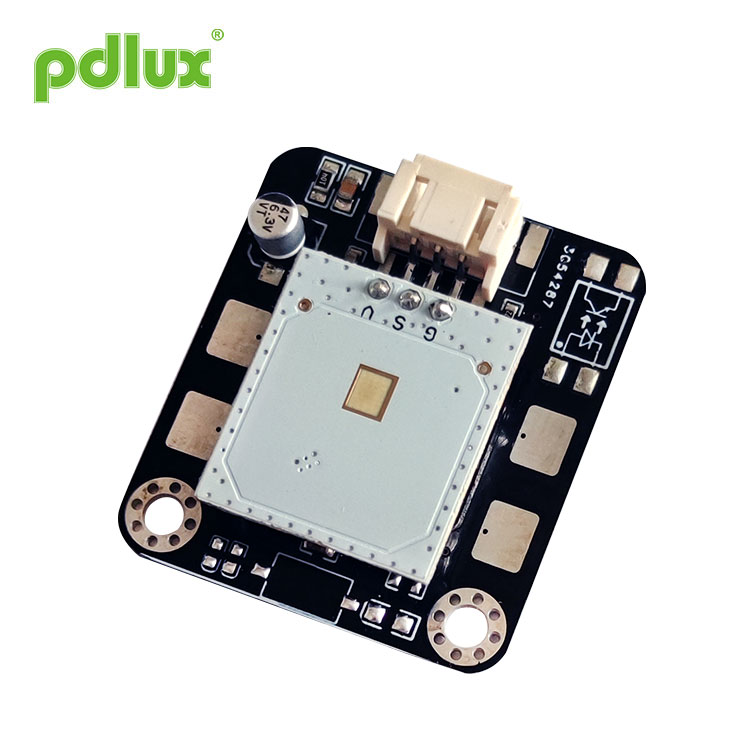

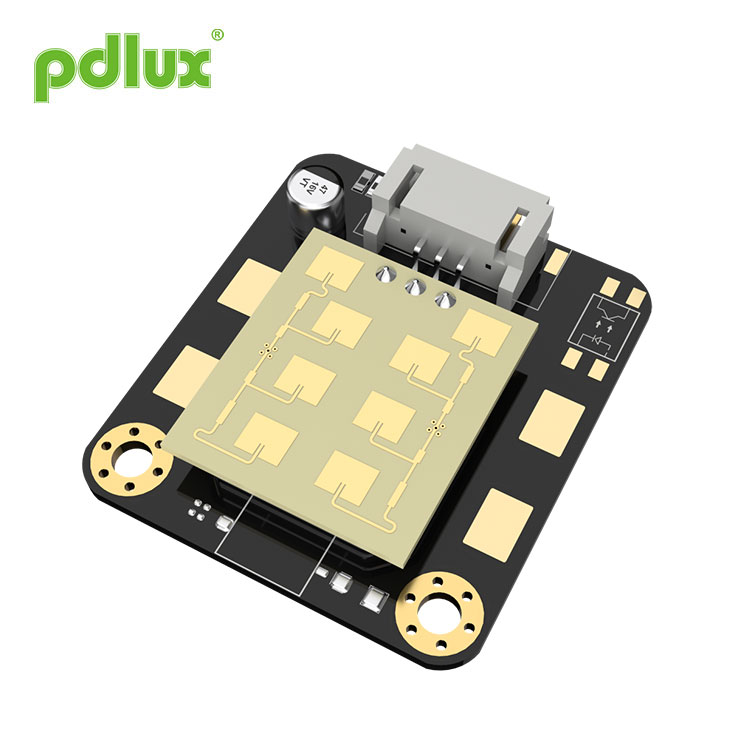

Αισθητήρας κυμάτων PDLUX PD-V18-M1 χιλιοστών
Ο αισθητήρας κύματος χιλιοστών PDLUX PD-V18-M1 είναι μια μονάδα εφαρμογής που αποτελείται από έναν αισθητήρα κυμάτων σούπερ χιλιοστού και ένα κύκλωμα ενίσχυσης + MCU σχεδιασμένο για έλεγχο χωρίς επαφή. Μπορεί επίσης να ονομαστεί μονάδα ελεγκτή για ανίχνευση κυμάτων κοντινής εμβέλειας. Τα σενάρια εφαρμογής του είναι πολύ εκτεταμένα, μπορείτε να ελέγξετε τις ηλεκτρολογικές εργασίες ή να σβήσετε με ένα κούνημα του χεριού σας σε διαφορετικές γωνίες 10-30 cm και μπορείτε ακόμη και να δημιουργήσετε διαφορετικές παραγωγές με τον αριθμό των αιωρήσεων. Για παράδειγμα: μια κούνια για να ανοίξει η ηλεκτρική πόρτα. δύο κούνιες για να ανοίξει το σύστημα φωτισμού. Ειδικά μετά τη βάφτιση της επιδημίας, ο κόσμος έχει μια εγκάρδια αντίσταση στον διακόπτη επικοινωνίας με το κοινό. Για αυτόν τον λόγο έχουμε αναπτύξει ένα σύστημα αισθητήρων κυμάτων, το οποίο μπορεί επίσης να εφαρμοστεί σε παρόμοια ηλεκτρικά και ηλεκτρονικά προϊόντα, ώστε να έχετε περισσότερο χώρο για φαντασία.
Μοντέλο:PD-V18-M1
Αποστολή Ερώτησης
Αισθητήρας κυμάτων PDLUX PD-V18-M1 χιλιοστών
Χαρακτηριστικά:
Αυτή είναι μια ενότητα εφαρμογής ειδικά σχεδιασμένη για έλεγχο χωρίς επαφή. Στην αρχή του σχεδιασμού, εμείς πλήρως εξετάσαμε την εφαρμογή προϊόντων σε διαφορετικά προϊόντα, έτσι σχεδιάσαμε ειδικά τον κινητό αισθητήρα κυμάτων χιλιοστών ένταση (24,125 GHz) σε εξαιρετικά μικρό μέγεθος και το κύκλωμα ενίσχυσης σήματος και το MCU σχεδιάστηκαν σε ένα PCB, που ήταν συμπαγές και σταθερό. Οι μονάδες που μπορούν να εφαρμοστούν στην περιοχή από 10-30 cm μπορούν να ελέγχουν ηλεκτρικές συσκευές με μια κίνηση του χεριού. Οι χρήστες μπορούν να το εφαρμόσουν σε διαφορετικά προϊόντα ανάλογα με τις ανάγκες. Η απόσταση ανίχνευσης μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του πελάτη.
Τεχνικές παράμετροι
|
Παράμετρος |
Σημειώσεις |
Ελάχ |
Τυπ |
Μέγιστη |
Μονάδες |
|
Τάση τροφοδοσίας |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
Τωρινή κατανάλωση |
Icc |
10 |
18 |
20 |
mA |
|
Θερμοκρασία λειτουργίας |
Μπλουζα |
-30~+85 |
℃ |
||
|
Θερμοκρασία αποθήκευσης |
Tstg |
-10 |
+60 |
℃ |
|
|
Ρύθμιση συχνότητας |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Ακτινοβολούμενη ισχύς (EIRP) |
Σκυθρωπάζω |
<2,0 |
<2,5 |
<3.0 |
mW |
|
Υγρασία περιβάλλοντος αποθήκευσης |
45%~65% |
RH |
|||
Ορισμός διεπαφής
Η διεπαφή της λειτουργικής μονάδας εφαρμογής είναι μια κεφαλίδα καρφίτσας με βήμα 2,0mmx3pin.
Σημείωση: Η σταθερή τάση αυτής της μονάδας είναι 5V, εάν εφαρμοστεί σε 3V, μπορεί να υπάρχουν διαφορές απόδοσης
Εγκατάσταση
1. Προκειμένου να αποφευχθεί η ζημιά στον εξοπλισμό, πρέπει να ληφθεί μέριμνα. Πρέπει να ληφθούν καθόλου μέτρα προστασίας από την ESD στάδια αποθήκευσης, χειρισμού, συναρμολόγησης και δοκιμής. Μην αγγίζετε την κεραία του ραντάρ και τις ακίδες αυτής της μονάδας και μην αγγίζετε αγγίξτε τις ακίδες με ένα πολύμετρο για μέτρηση.
2. Για το PD-V18-M1 που είναι εγκατεστημένο σε εξωτερικούς χώρους, ο ανιχνευτής μπορεί να ανιχνεύσει το σήμα της σταγόνας βροχής όταν βρέχει. Δηλαδή το ραντάρ Ο ανιχνευτής που είναι εγκατεστημένος σε εξωτερικούς χώρους μια βροχερή μέρα μπορεί να ανιχνεύσει σταγόνες βροχής.
Ειδική Υπενθύμιση
Λόγω του αισθητήρα κυμάτων χιλιοστών που χρησιμοποιείται, το μεταλλικό υλικό δεν μπορεί να χρησιμοποιηθεί μπροστά από τον αισθητήρα και το πλαστικό μηχανικής πρέπει να χρησιμοποιηθεί ως υλικό του περιβλήματος. Επειδή είναι ένας μικρός πομποδέκτης σήματος ισχύος, το πάχος του περιβλήματος έχει επίσης έναν ορισμένο βαθμό διαφοράς στην εξασθένηση του σήματος. Πριν από την παραγγελία, ο χρήστης πρέπει να εξηγήσει πλήρως τη χρήση περιβάλλον και απαιτήσεις, και αν χρειαστεί, τα προϊόντα που πρέπει να εγκατασταθούν μπορούν να μας παρασχεθούν, και μπορούμε προσαρμόστε τα.
Η επίδραση αυτού του προϊόντος θα διαφέρει ελαφρώς όταν χρησιμοποιείται σε διαφορετικά προϊόντα. Οι χρήστες μπορούν να ζητήσουν να παραγγείλουν μια έκδοση με περικοπή ευαισθησίας και ειδικές απαιτήσεις μπορούν να εξηγηθούν εκ των προτέρων με το PDLUX. Διαφορετικοί αισθητήρες και λογισμικό Οι αλγόριθμοι μπορούν να επιλεγούν σύμφωνα με τις διαφορετικές απαιτήσεις του χρήστη. Αυτή η μονάδα μπορεί να λειτουργήσει σε τροφοδοτικό συνεχούς ρεύματος 3V-5V χωρίς παρεμβολές.
Τι μπορεί να συμβεί: Ελλείψει κινούμενου αντικειμένου που κινείται εντός του εύρους ανίχνευσης, η ελεγχόμενη κακή λειτουργία συνήθως προκαλείται από α ισχυρή πηγή παρεμβολών. Για παράδειγμα, παρεμβολές μέσω του καλωδίου τροφοδοσίας σε σειρά. Για παράδειγμα, παρεμβολές από κινητά τηλέφωνα? Για παράδειγμα, η ισχυρή παρεμβολή που προκαλείται από το τόξο κατά τη συγκόλληση της μηχανής συγκόλλησης. Σας παρακαλούμε ελέγξτε ξανά τις παραπάνω πηγές παρεμβολών για την παρουσία.
Οι παραπάνω υπενθυμίσεις αναμένεται να διαβαστούν προσεκτικά και κατανοητές.
