Αισθητήρας ραντάρ μικροκυμάτων PDLUX PD-V21 24.125GHz για ανιχνευτές εισβολέα οροφής

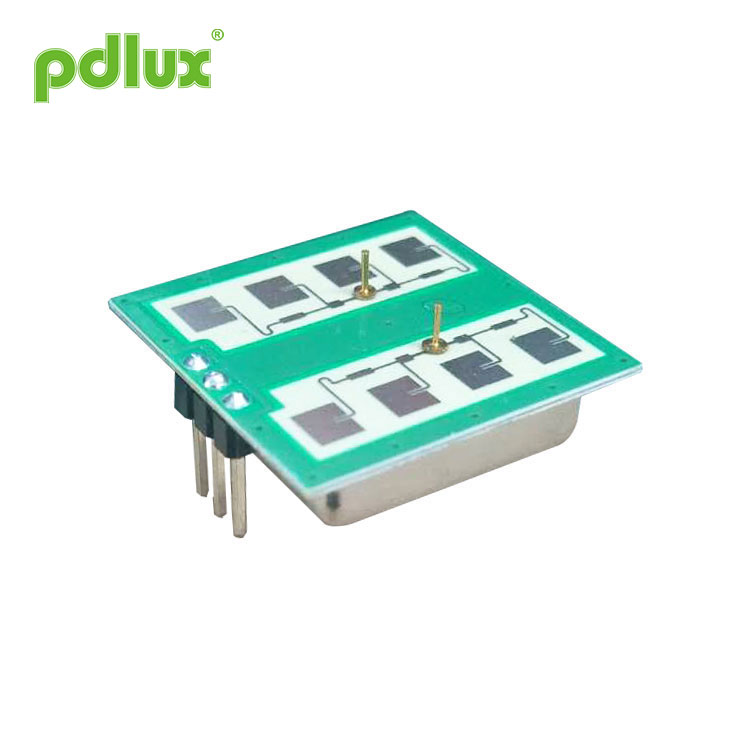

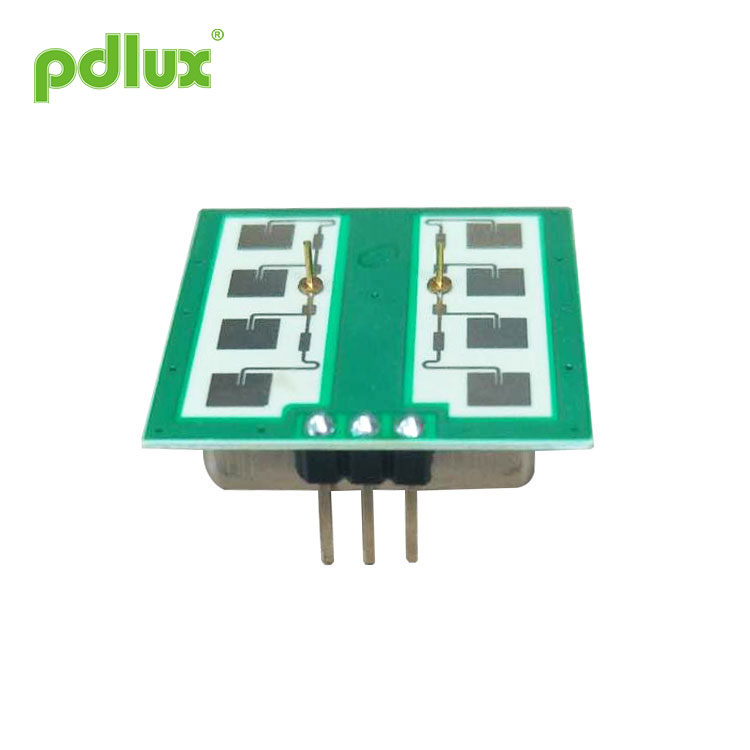

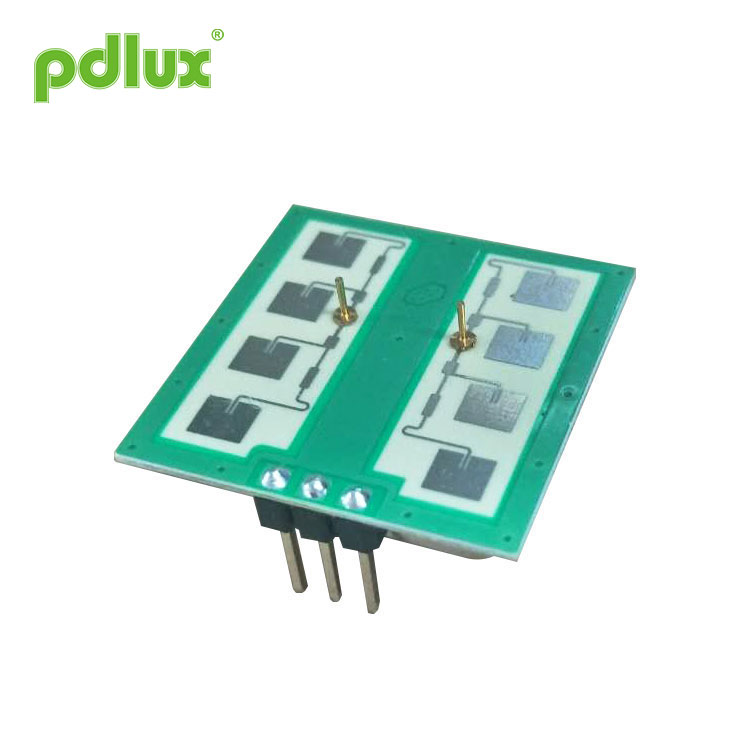

PDLUX PD-V21 24.125GHz Microwave Radar Sensor For Ceiling Mount Intruder Detectors is a K-Band Bi-Static Doppler transceiver modlue. Είναι ενσωματωμένος Resonator Oscillator (CRO). Αυτή η μονάδα, V21 υιοθετεί επίπεδη Plane Antenna, κατάλληλη για τοποθέτηση σε τοίχο. Μπορεί να βελτιώσει την ικανότητα λήψης του μπροστινού σήματος και να μειώσει την πλευρική του περιοχή. Η απόδοσή του είναι καλύτερη από τους αισθητήρες στην αγορά.
Μοντέλο:PDLUX PD-V21
Αποστολή Ερώτησης
Αισθητήρας ραντάρ μικροκυμάτων PDLUX PD-V21 24.125GHz για ανιχνευτές εισβολέα οροφής
 |
Application of Αισθητήρας ραντάρ μικροκυμάτων PDLUX PD-V21 24.125GHz για ανιχνευτές εισβολέα οροφής - Έξυπνος διακόπτης - Διακόπτης που κρέμεται στον τοίχο - Εντοπισμός εισβολέα Αισθητήρας ραντάρ μικροκυμάτων PDLUX PD-V21 24.125GHz για ανιχνευτές εισβολέα οροφής is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Αυτή η μονάδα είναι ιδανικά κατάλληλη για αισθητήρα πληρότητας σε αυτόματους διακόπτες φωτισμού. Μπορεί επίσης να χρησιμοποιηθεί για ανιχνευτές εισβολέων στην οροφή. Σύμφωνα με την οδηγία EN 300440-V2.1.1ã EN 62479-2010 RED - 2014/53 / EU Σύμφωνα με το FCC Μέρος 15.249 Σύμφωνα με το EN 62321, οδηγία ROHS - 2011/65 / ΕΕ Σύμφωνα με την οδηγία REACH - 1907/2006 / ΕΚ |
|
Παράμετρος |
Σημειώσεις |
Ελάχ |
Τύπος |
Μέγιστη |
Μονάδες |
|
Τάση τροφοδοσίας |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Τωρινή κατανάλωση |
Icc |
20 |
35 |
38 |
μΑ |
|
Τρόπος λειτουργίας |
Powered by PWM, it can control the working current at 3-15μΑ |
||||
|
Πλάτος παλμού |
Tpulse |
10 |
μ δ |
||
|
Θερμοκρασία λειτουργίας |
Μπλουζα |
-30~+85+100（Μέγιστη.） |
℃ |
||
|
Θερμοκρασία αποθήκευσης |
Tstg |
-10 |
+60 |
℃ |
|
|
Σταθερός χρόνος |
|
<5 |
Ec δευτ |
||
|
Ρύθμιση συχνότητας |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Ακτινοβολημένη ισχύς (EIRP) |
Φουσκώνω τα χείλη |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Υγρασία περιβάλλοντος αποθήκευσης |
45% ~ 65% |
RH |
|||
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το πραγματικό εύρος ανίχνευσης σχετίζεται με το κέρδος ενίσχυσης σήματος του κυκλώματος, τη συνολική διάταξη του PCBA και το κατώφλι του MCU.
Σημείωση 1: Οι ακτινοβολούμενες εκπομπές έχουν σχεδιαστεί για να πληρούν τους κανόνες της FCC.
Σημείωση2: Η ισχύς του λαμβανόμενου σήματος (RSS) μετράται στο σύνολο της απώλειας διαδρομής 1 τρόπων 70dB.
Σημείωση 3: Οι τάσεις θορύβου μετρώνται από 10Hz έως 100Hz στη θύρα εξόδου, μέσα σε έναν θάλαμο Anechoic.
Σημείωση 4: Λειτουργία παλμού
