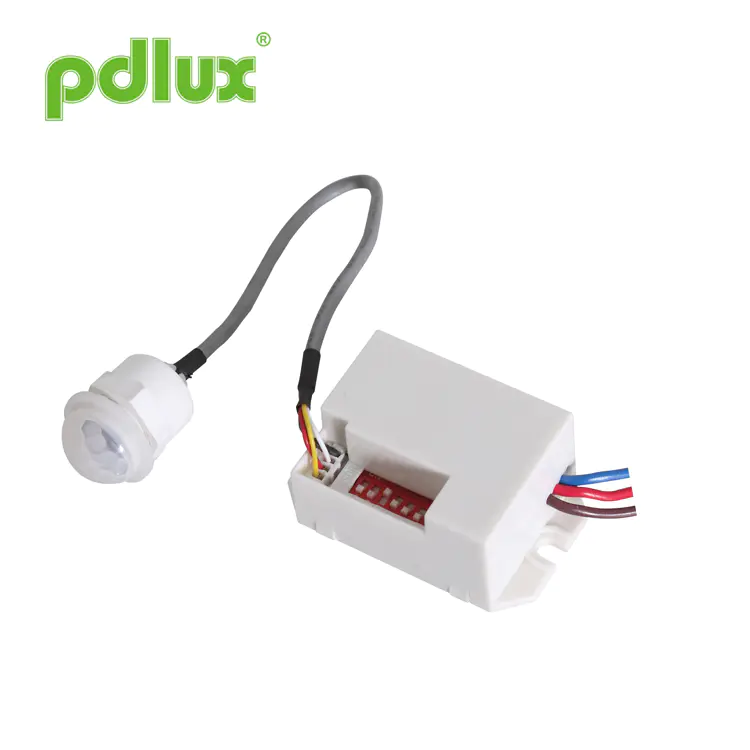

Αισθητήρας κίνησης PIR Smart ανιχνευτής 220-240V/100-130V AC



Προδιαγραφές

Πηγή ενέργειας	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Ρύθμιση χρόνου	5S 、 30S 、 1min 、 3 λεπτά 、 5 λεπτά 、 8 λεπτά (ευκανόνιστος)
Φορτίο ονομαστικού	800W max.tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W max.tungsten (100-130vac) 100W Max.Fluorescent & LED (100-130VAC)	Ελαφρός έλεγχος	<10lux ~ 2000lux (ρυθμιζόμενο)
Εύρος ανίχνευσης	8m (22 ° C) (ρυθμιζόμενο)	Γωνία ανίχνευσης	100 °
Θερμοκρασία εργασίας	-10 ~+40 ° C	Εργασιακή υγρασία	≤93%RH

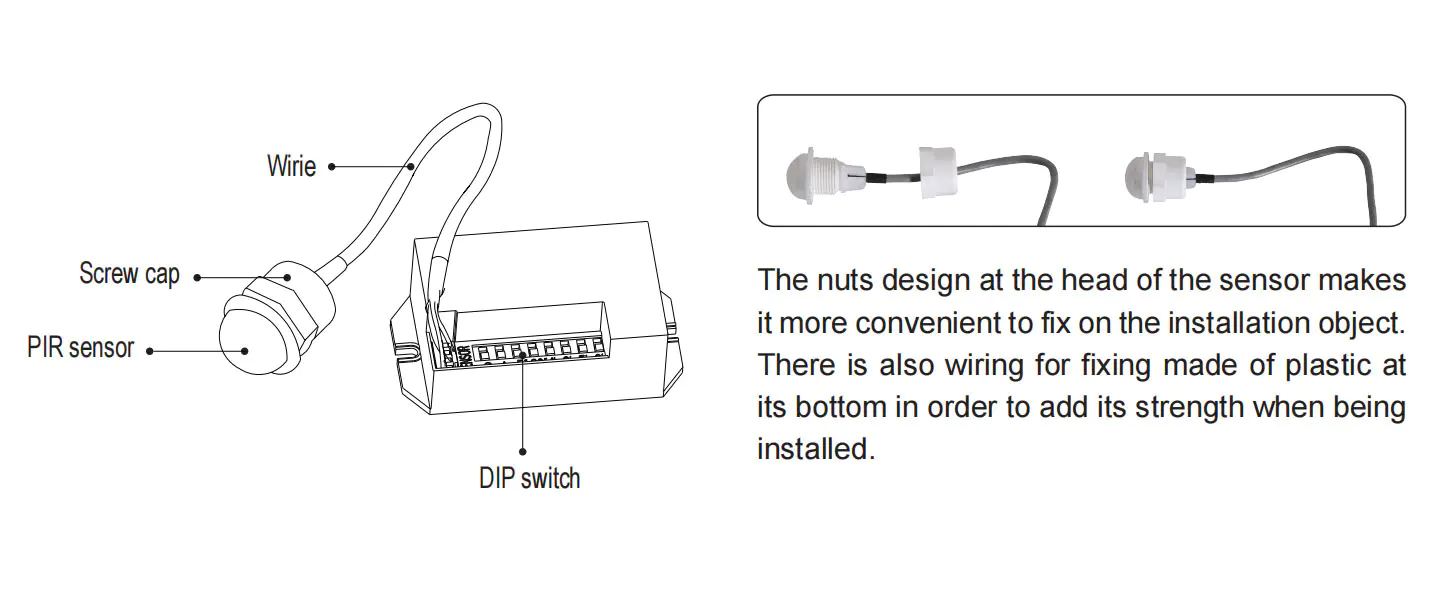

Όνομα κάθε μέρους

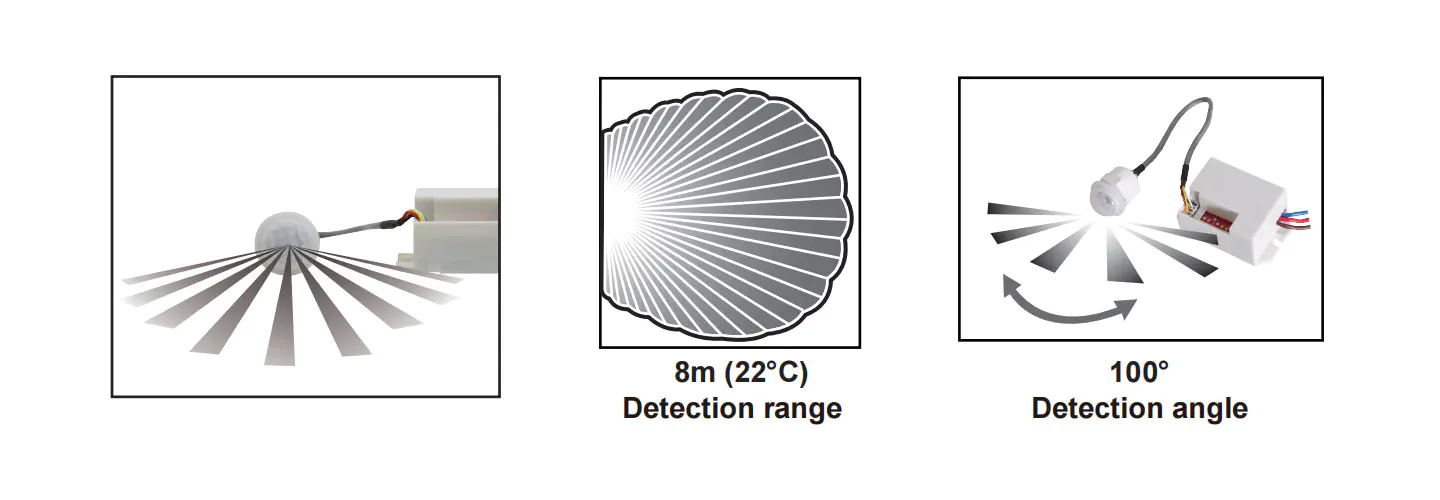

Πληροφορίες αισθητήρα

Λειτουργία

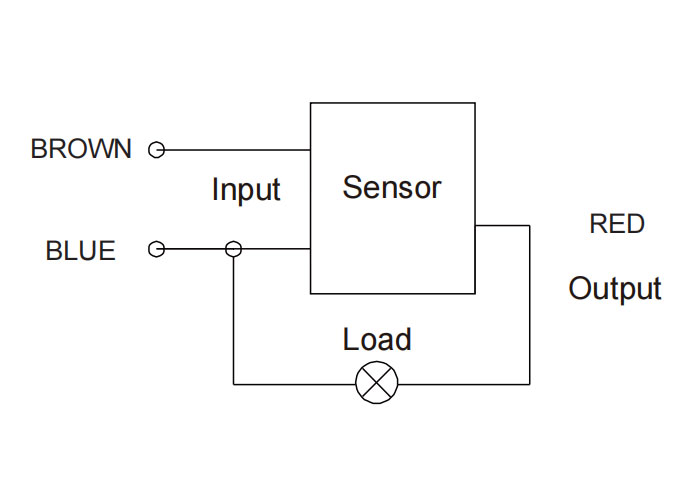

Διάγραμμα σύνδεσης

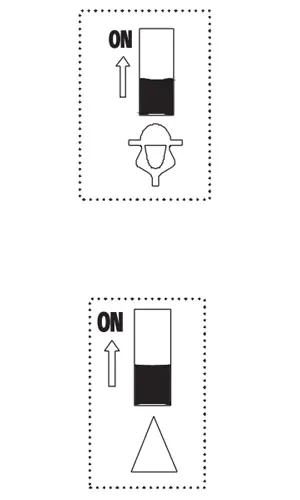

Ρύθμιση διακόπτη βουτιά

Προσοχή: Όταν χρησιμοποιείτε αυτό το προϊόν, προσαρμόστε την ευαισθησία σε μια κατάλληλη θέση που χρειάζεστε, παρακαλώ μην προσαρμόσετε την ευαισθησία στο μέγιστο, για να αποφύγετε το προϊόν δεν λειτουργεί κανονικά από λανθασμένη κίνηση. Επειδή η ευαισθησία είναι υπερβολικά υψηλή ανίχνευση του λάθους Κίνηση από τα φύλλα και τις κουρτίνες του ανέμου, τα μικρά ζώα και τη λανθασμένη κίνηση με παρεμβολή ηλεκτρικού δικτύου και ηλεκτρικού εξοπλισμού. Όλοι αυτοί οδηγούν το προϊόν δεν λειτουργεί κανονικά!
Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε κατάλληλα την ευαισθησία και στη συνέχεια να το δοκιμάσετε.

Δοκιμή

· Σύρετε το Dip 5 "σε θέση και άλλα είναι στην αρχική θέση.
· Ενεργοποιήστε την ισχύ, μετά την απενεργοποίηση του φορτίου, ο αισθητήρας εισάγει σταθερή κατάσταση εργασίας.
· Αισθανθείτε μία φορά, το φορτίο ανάβει, και μετά από 5s απενεργοποιείται αυτόματα.
· Εάν το slide dip () στη θέση της, δοκιμάστε το κατά τη διάρκεια της ημέρας, αισθανθείτε, το φορτίο δεν θα είναι ενεργοποιημένο, καλύψτε την αντίσταση ευαισθητοποίησης με αδιαφανές αντικείμενο, αισθανθείτε για άλλη μια φορά, το φορτίο θα είναι ενεργοποιημένο και μετά από 5S Off Automaticall.

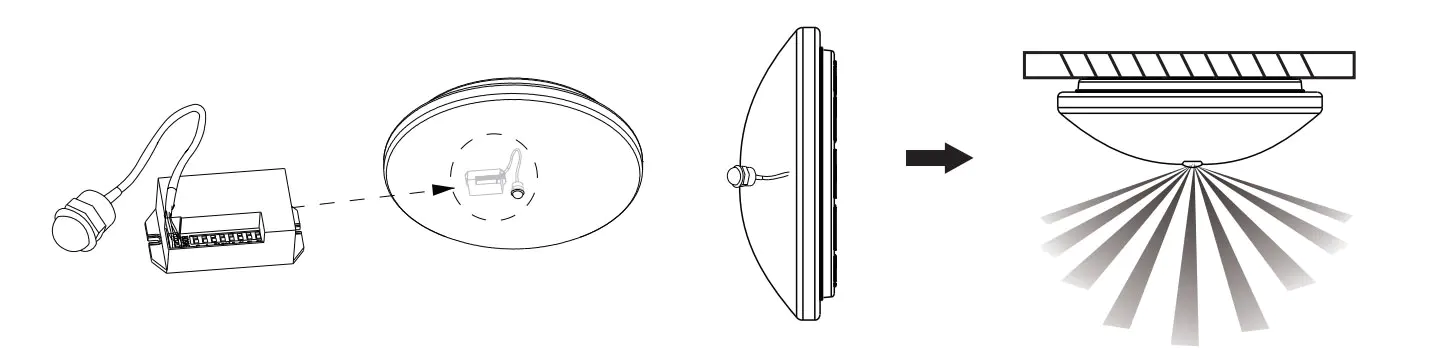

Για περιστάσεις

Μπορεί να εγκατασταθεί σε εσωτερικούς, διαδρόμους και δημόσια οικοδόμηση.
Εγκαταστάθηκε μέσα στη συσκευή με μη μεταλλικά υλικά.
Π.χ., προσθέστε τον αισθητήρα, από έναν κανονικό φωτισμό στον αυτόματο λαμπτήρα αισθητήρα.

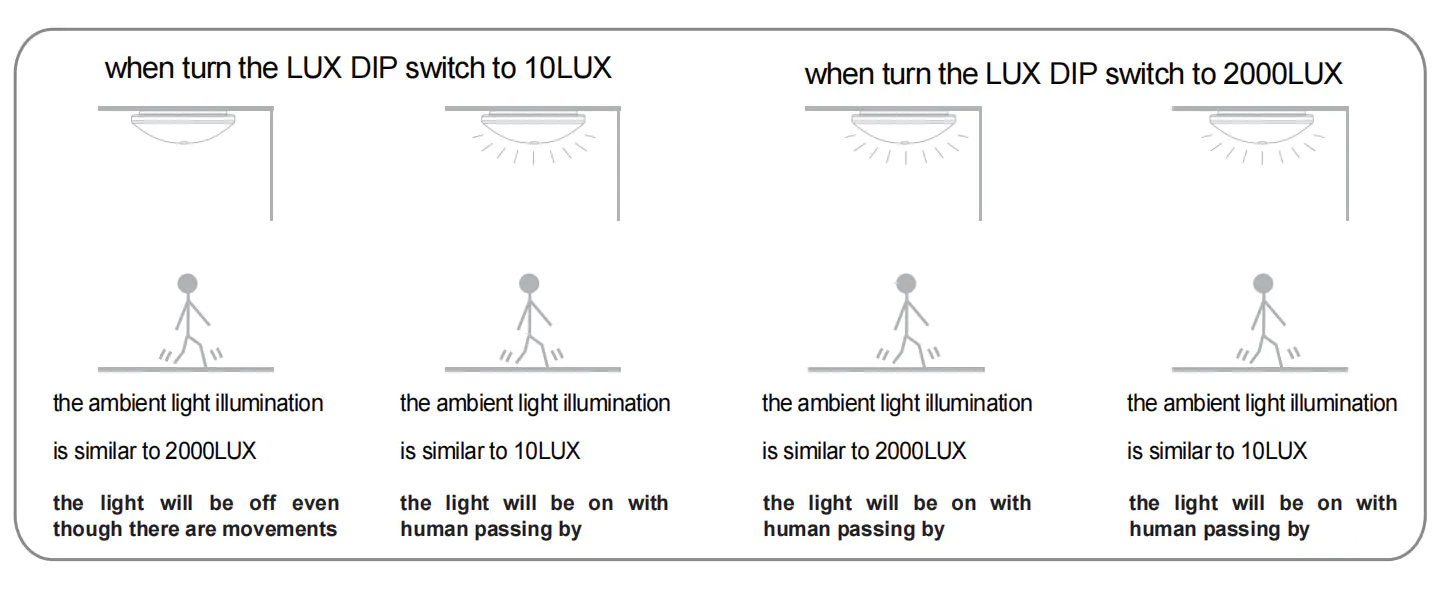

Αρχή λειτουργίας του ελαφρού ελέγχου

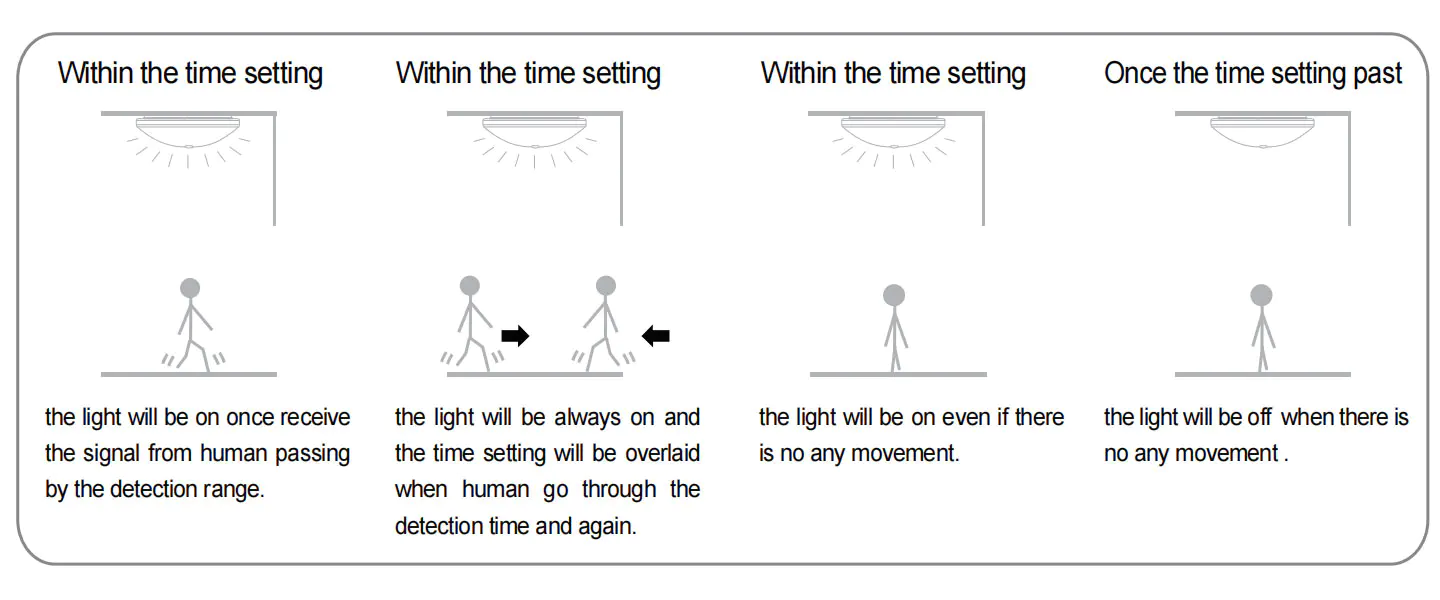

Αρχή λειτουργίας της ρύθμισης χρόνου

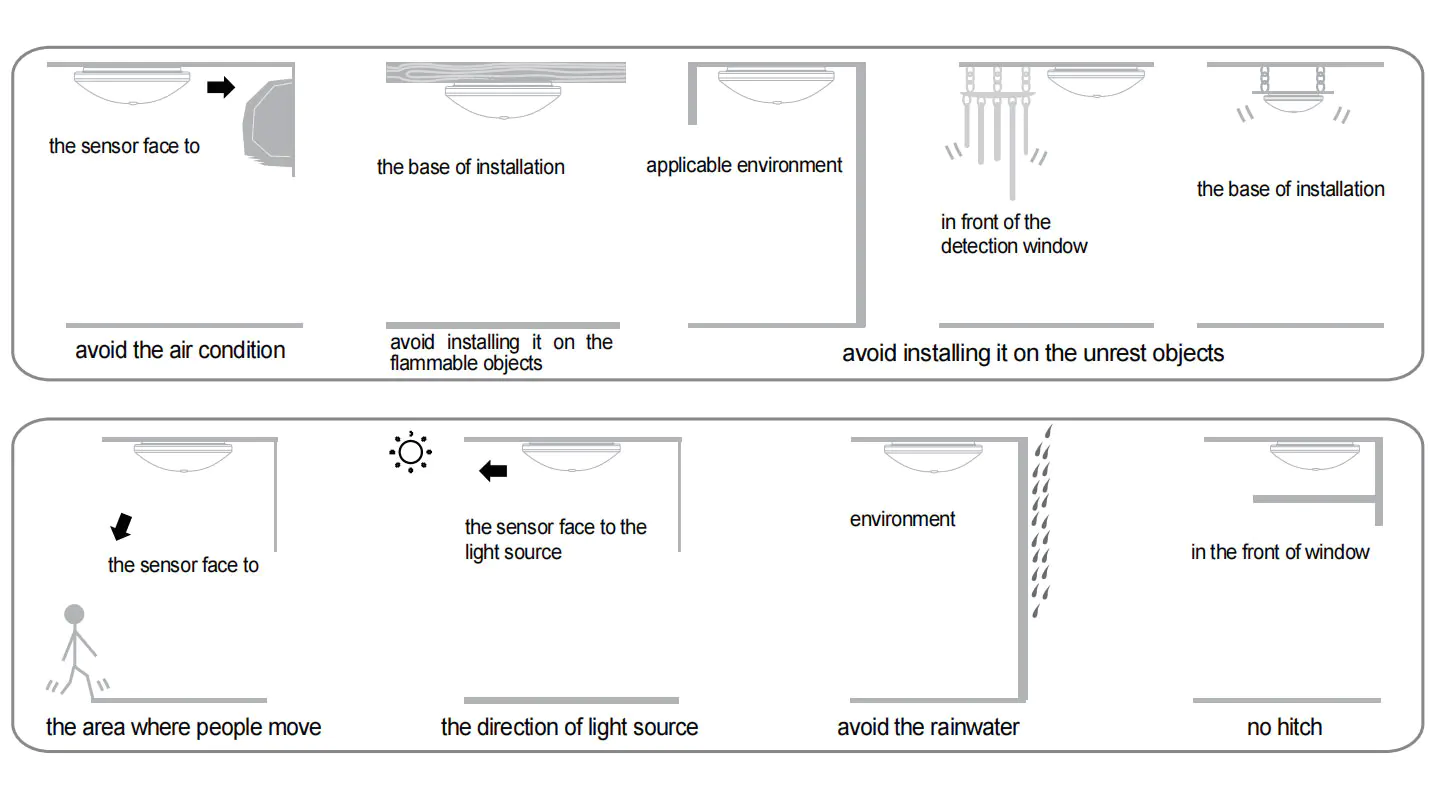

Δώστε προσοχή στην εγκατάσταση

Προσοχή

· Το προσωπικό εγκατάστασης πρέπει να είναι ηλεκτρολόγος ή με εμπειρία συσχέτισης ·
· Να είστε βέβαιος να μην εγκαταστήσετε τη μονάδα στον τόπο όπου ο ήλιος λάμπει, ρεύμα και αλλαγή θερμοκρασίας προφανώς, για παράδειγμα κλιματισμό, ζεστό αέρα.
· Μην επιλέγετε το αντικείμενο Sway ως βάση εγκατάστασης.
· Μπροστά από το εύρος αίσθησης δεν πρέπει να υπάρχει εμπόδιο ή να μετακινείται αντικείμενο για να επιτύχει την ανίχνευσή του.

Παρατήρηση

1. Κρατήστε το πρόσωπο του αισθητήρα στην περιοχή όπου ο άνθρωπος συνήθως κινείται.
2. Κρατήστε το πρόσωπο του αισθητήρα στη θέση του φωτός περιβάλλοντος για να αποκτήσετε πολύ πιο ακριβή ρύθμιση φωτεινότητας.
3. Εάν ανιχνεύσετε ξανά το σήμα εντός της ρύθμισης χρόνου, η ρύθμιση χρόνου θα είναι πάνω από ψέματα.

Κάποιο πρόβλημα και επιλύθηκε τρόπος

1. Το φορτίο δεν λειτουργεί:
Α: Ελέγξτε εάν η σύνδεση της ισχύος και του φορτίου είναι σωστή.
Β: Ελέγξτε αν το φορτίο είναι καλό.
Γ: Ελέγξτε αν το σετ φωτός εργασίας αντιστοιχεί στον έλεγχο του φωτός.
2. Η ευαισθησία είναι κακή:
Α: Ελέγξτε αν υπάρχει παρεμπόδιση μπροστά από το παράθυρο ανίχνευσης για να λάβετε το σήμα.
Β: Ελέγξτε αν η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή.
Γ: Ελέγξτε αν η πηγή σήματος επαγωγής βρίσκεται στα πεδία ανίχνευσης.
Δ: Ελέγξτε αν το ύψος εγκατάστασης αντιστοιχεί στο ύψος που εμφανίζεται στην εντολή.
Ε: Ελέγξτε αν ο κινούμενος προσανατολισμός είναι σωστός.
3. Ο αισθητήρας δεν μπορεί να κλείσει αυτόματα το φορτίο:
Α: Ελέγξτε εάν υπάρχει συνεχές σήμα στο πεδίο ανίχνευσης.
Β: Ελέγξτε αν η ρύθμιση ώρας είναι η μεγαλύτερη.
Γ: Ελέγξτε εάν η ισχύς αντιστοιχεί στην εντολή.
Δ: Ελέγξτε αν η θερμοκρασία κοντά στον αισθητήρα αλλάζει προφανώς, όπως ο κλιματισμός ή η κεντρική θέρμανση κ.λπ.

● Όταν χρησιμοποιείται σε διαφορετικά περιβάλλοντα, παρακαλούμε να μην προσαρμόσετε την ευαισθησία στο υψηλότερο.
Επειδή αυτό θα μπορούσε εύκολα να οδηγήσει σε δυσλειτουργία.
● Επιβεβαιώστε με την εγκατάσταση της Fredessional.
● Παρακαλείσθε να μειώσετε την τροφοδοσία πριν από τις εργασίες εγκατάστασης και απομάκρυνσης.
● Βεβαιωθείτε ότι έχετε κόψει την ισχύ για σκοπούς ασφαλείας.
● Η ακατάλληλη λειτουργία προκάλεσε ζημίες, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
Δεσμευόμαστε να προωθήσουμε την ποιότητα και την αξιοπιστία του προϊόντος, ωστόσο, όλα τα ηλεκτρονικά εξαρτήματα έχουν ορισμένες πιθανότητες να γίνουν αναποτελεσματικές, γεγονός που θα προκαλέσει κάποια προβλήματα. Όταν σχεδιάζουμε, έχουμε δώσει προσοχή στα περιττά σχέδια και υιοθετημένα ποσοστό ασφαλείας για να αποφύγουμε τυχόν προβλήματα.
Αυτή η εντολή, χωρίς την άδειά μας, δεν πρέπει να αντιγραφεί για άλλους σκοπούς.
