Μονάδα αισθητήρα μικροκυμάτων ανιχνευτή κίνησης X-Band Doppler

Η μονάδα αισθητήρα μικροκυμάτων ανιχνευτή κίνησης X-Band είναι ένας μικροσκοπικός πομποδέκτης μικροκυμάτων X-Band που χρησιμοποιεί το φαινόμενο μετατόπισης Doppler για να «αισθανθεί» την κίνηση. Η μονάδα, που στεγάζεται σε μεταλλικό δοχείο, διαθέτει σταθεροποιημένο ταλαντωτή διηλεκτρικού συντονιστή, ο οποίος παρέχει σταθερή λειτουργία σε ένα ευρύ φάσμα θερμοκρασιών είτε σε CW είτε σε λειτουργία χαμηλού κύκλου λειτουργίας παλμού και ενσωματωμένο δέκτης homodyne για αυξημένη ευαισθησία και αξιοπιστία. Αυτή η οικογένεια μονάδων είναι διαθέσιμη με τάση τροφοδοσίας +5v ή +3v.

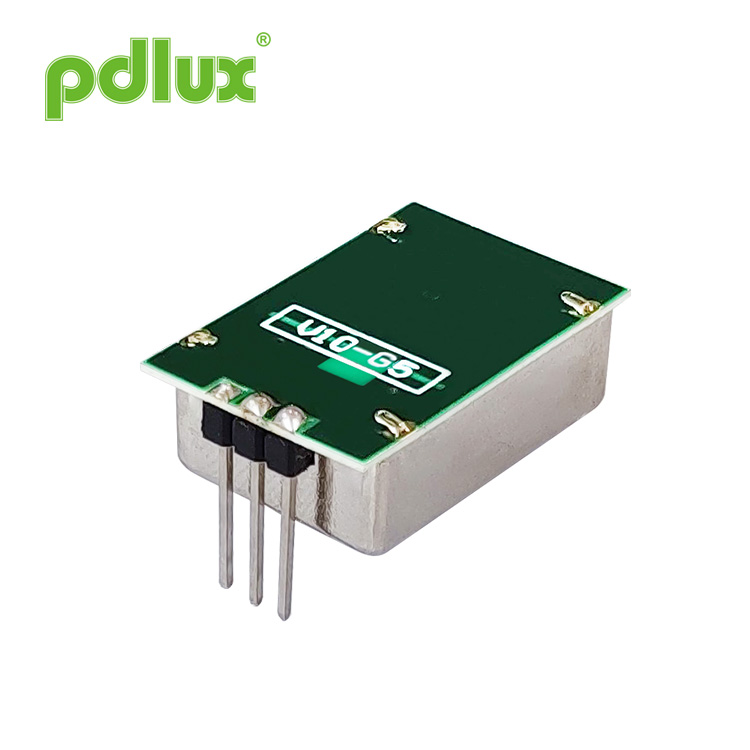

Μοντέλο:PD-V10-G5

Αποστολή Ερώτησης

X-Band Doppler Motion Detector Microwave Sensor Module

Βασικά χαρακτηριστικά

• Χαμηλό κόστος • Χαμηλή κατανάλωση ενέργειας • Υψηλή ευαισθησία • Διαθέσιμες εκδόσεις 3V και 5V • Κεραία Patch • Συμβατό με RoHS

Εφαρμογές

• Διακόπτης επαγωγής κυμάτων χειρός τοίχου • Αισθητήρας κίνησης 360° τοποθετημένος στην οροφή • Αισθητήρας ασφαλείας τύπου οροφής • Αισθητήρας λαμπτήρα οροφής • Στο γυάλινο καθρέφτη του μπάνιου τοποθετούνται αισθητήρες • Ανίχνευση κίνησης μεγάλης γωνίας

Το PD-V10-G5 είναι ένας φορητός αισθητήρας μικροκυμάτων πομποδέκτη μικροκυμάτων μινιατούρα υψηλής ευαισθησίας ζώνης X που χρησιμοποιεί ένα σχήμα παραθύρου για μετάδοση και λήψη. Διαθέτει ανίχνευση 360 μοιρών, αισθητήρα κίνησης για ανίχνευση οροφής, αισθητήρα ασφαλείας τοίχου, διακόπτη ανίχνευσης φωτός, γυάλινο καθρέφτη για αυτόματη ανίχνευση σώματος και ποικιλία προϊόντων ανίχνευσης κίνησης μικροκυμάτων (ραντάρ) μικροκυμάτων μικρού όγκου.

Θα πρέπει να συμμορφώνεται με τους κανόνες εφαρμογής του αισθητήρα μικροκυμάτων και το κέλυφος πρέπει να είναι κατασκευασμένο από πλαστικό μηχανικής. Για παράδειγμα, πλαστικά μηχανικής, όπως ABS, PC, PS, κλπ. Αυστηρά απαγορεύστε τη χρήση πλήρως κλειστών μεταλλικών περιβλημάτων!

Κατά τη χρήση, μπορούν να χρησιμοποιηθούν διαφορετικές μέθοδοι για την παροχή ισχύος ανάλογα με τις ανάγκες. 1. Άμεση ισχύς Προμήθεια. 2. Λειτουργία παλμού CW ή χαμηλού κύκλου λειτουργίας Τροφοδοσία σε λειτουργία PWM (μπορεί να μειώσει το ρεύμα που δημιουργείται κατά τη λειτουργία).

Το PD-V10-G5 είναι ένας αισθητήρας μικροκυμάτων του οποίου τα αποτελέσματα και η απόδοση απαιτούν μεταγενέστερο συντονισμό κυκλώματα και αλγόριθμοι.

Η οικογένεια μονάδων PD-V10-G5 προσφέρεται σε τρεις προδιαγραφές: 5V και 3V, καθώς και το γενικό εύρος τάσης 3-5V.

Μέγεθος προϊόντων

Products size

Μοτίβο κάλυψης

Coverage Pattern

Παράμετρος	Σημειώσεις	Ελάχ	Τυπ			Μέγιστη		Μονάδες
Τάση τροφοδοσίας	Vcc	3.0	5.0			5.25		V
Έκδοση χαμηλής τάσης		2.8	3.0			3.5
Τωρινή κατανάλωση	lcc	20	35			38		mA
Λειτουργία λειτουργίας 1	Τροφοδοτείται από PWM, μπορεί να ελέγξει το ρεύμα εργασίας στα 3-15mA							Τυπ
Λειτουργία 2	Τυπική λειτουργία τάσης
Πλάτος παλμού	Tpulse	10μS (Μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες)						σε εμβέλεια
Σταθερός χρόνος		5μSec						να είσαι κοντά
Θερμοκρασία λειτουργίας	Μπλουζα	-30~+85			+100 (Μέγ.)			℃
Θερμοκρασία αποθήκευσης	Tstg	-10			+60			℃
Θόρυβος		3.5		4.0			4.5	mVrms
Ρύθμιση συχνότητας	f	24.000		24.125			24.250	GHz
Ακτινοβολούμενη ισχύς (EIRP)	Σκυθρωπάζω	<2,0		<2,5			<3.0	mW
Υγρασία περιβάλλοντος αποθήκευσης		10%~65%						RH

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το πραγματικό εύρος ανίχνευσης σχετίζεται με το κέρδος ενίσχυσης σήματος του κυκλώματος, τη συνολική διάταξη του PCBA και το κατώφλι του MCU.
Ο σχεδιασμός των εκπομπών ακτινοβολίας συμμορφώνεται με τους κανονισμούς FCC και CE.

Ειδική υπενθύμιση:
Λόγω του συνολικού πάχους της πλακέτας κυκλώματος είναι μόνο 0,52 mm. Η εφαρμογή υπερβολικής πλευρικής δύναμης στους πείρους μπορεί να προκαλέσει σπάσιμο του φύλλου χαλκού. Προκαλώντας δυσλειτουργία αισθητήρα.

ΣΗΜΕΙΩΣΕΙΣ
Η ισχύς της εξόδου του αισθητήρα (εύρος ανίχνευσης) εξαρτάται από την αναλογία σήματος προς θόρυβο. Υψηλότερη ή χαμηλότερη από την ονομαστική θερμοκρασία λειτουργίας, ο αισθητήρας μπορεί επίσης να λειτουργήσει, αλλά η απόδοση θα μειωθεί.

Για να αποφευχθεί η ζημιά στις συσκευές, θα πρέπει να δίνεται προσοχή κατά τον χειρισμό. Πρέπει να τηρούνται οι κατάλληλες προφυλάξεις για την ηλεκτροστατική εκκένωση (ESD) σε όλα τα στάδια αποθήκευσης, χειρισμού, συναρμολόγησης και δοκιμών.
