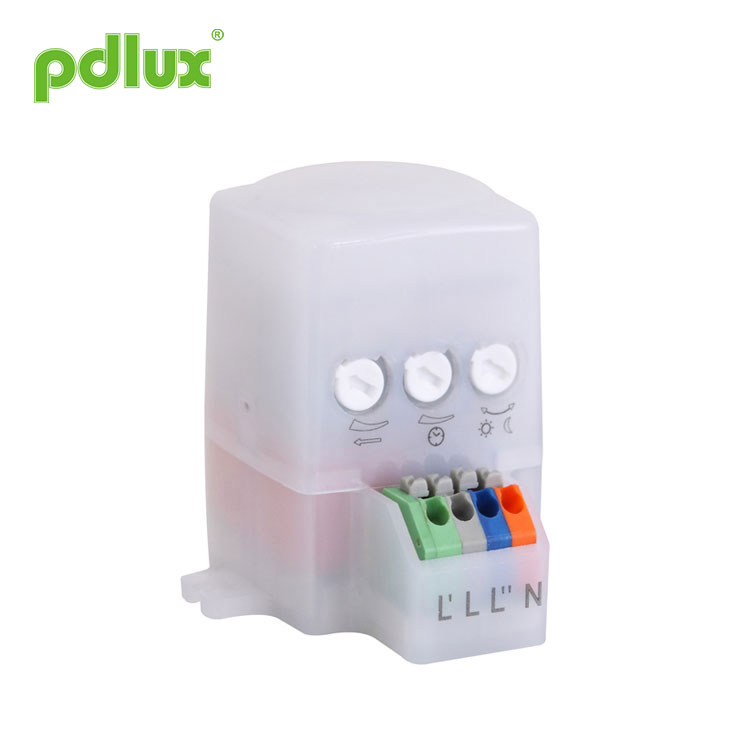

Ανίχνευση 360 ° οροφής αισθητήρα μικροκυμάτων
PDLUX PD-MV1017B
Ανίχνευση οροφής 360 ° Ο αισθητήρας μικροκυμάτων είναι ένας ψηφιακός αισθητήρας μικροκυμάτων υψηλής ακρίβειας του οποίου το εύρος ανίχνευσης είναι 360 ° και η συχνότητα λειτουργίας είναι 5,8GHz. Βασίζεται στην αρχή του Doppler που ενσωματώνει την εκπομπή και τη λήψη. Υιοθετεί MCU (Micro Control Unit) που αυξάνει σημαντικά την ακρίβεια και μειώνει το ποσοστό βλάβης. Εάν είναι λεπτή στην εμφάνιση και συμπαγής στη δομή.
Αποστολή Ερώτησης
Οδηγίες αισθητήρα μικροκυμάτων PD-MV1017B
Περίληψη
Ανίχνευση οροφής 360 ° Ο αισθητήρας μικροκυμάτων είναι ένας ψηφιακός αισθητήρας μικροκυμάτων υψηλής ακρίβειας του οποίου το εύρος ανίχνευσης είναι 360 ° και η συχνότητα λειτουργίας είναι 5,8GHz. Βασίζεται στην αρχή του Doppler που ενσωματώνει την εκπομπή και τη λήψη. Υιοθετεί MCU (Micro Control Unit) που αυξάνει σημαντικά την ακρίβεια και μειώνει το ποσοστό βλάβης. Εάν είναι λεπτή στην εμφάνιση και συμπαγής στη δομή. Μπορεί να συνδεθεί ανεξάρτητα με τα φορτία ή να εγκατασταθεί εύκολα μέσα στους φωτισμούς με φωτιστικό από γυαλί ή πλαστικό. Εφαρμόζεται ευρέως στο διάδρομο, το μπάνιο, το ασανσέρ, το νοικοκυριό ή άλλους δημόσιους χώρους για προστασία ασφάλειας ή εξοικονόμηση ενέργειας. Ανίχνευση οροφής 360 ° Ο αισθητήρας μικροκυμάτων ισχύει για πολλά τεχνικά διπλώματα ευρεσιτεχνίας και είναι η τέλεια επιλογή για την έξυπνη ζωή σας.
|
EN 61058-1: 2002 + A2: 2008 EN 50317: 2002 EN 301 489-1 V1.8.1 (2008-04) EN 301 489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300 440-2 V1.3.1 (2009-03) |
Χαρακτηριστικά
1. Βλάβη από την ακτινοβολία: η ισχύς του πομπού είναι μικρότερη από 0,3mW, κάτι που δεν βλάπτει το ανθρώπινο σώμα.
2. Αξιόπιστη και σταθερή απόδοση: εφαρμόζει το φιλτράρισμα RC και το ψηφιακό φιλτράρισμα στην ψηφιακή επεξεργασία. Χρησιμοποιεί επίσης την ψηφιακή τεχνολογία μηδενικής σκανδάλης, δηλαδή σε μηδενικό σημείο θα συνδεθεί αυτόματα ή θα αποσυνδεθεί αυτόματα. Χρησιμοποιεί το ρελέ υψηλής ισχύος Tyco για τον έλεγχο της παραγωγής, το οποίο εξασφαλίζει την αξιόπιστη απόδοσή του. Υιοθετεί τσιπ διαχείρισης ισχύος για να εγγυηθεί τη σταθερή του απόδοση σε 100-240V / AC.
3. Απομακρυσμένη ρύθμιση: έχει σχεδιαστεί με τη λειτουργία απομακρυσμένου, δηλαδή μπορείτε να προκαθορίσετε τη λειτουργία του με ποτενσιόμετρο ή τηλεχειριστήριο στην πρακτική σας ανάγκη. Μπορείτε εύκολα να ρυθμίσετε και να επιλέξετε τη λειτουργία εντός 12 μέτρων.
Προδιαγραφές
Πηγή ισχύος: 100-240V / AC Συχνότητα ισχύος: 50 / 60Hz Ισχύς μετάδοσης: <0,3mW Ονομαστικό φορτίο: 2400W / 10A, Max, βολφράμιο (cos (p = 1) (220-240V / AC) 600W / 5A, Max, φθορισμού (cos (p = 0,5) (220-240V / AC) 1200W / 10A, Max, βολφράμιο (cos (p = 1) (100-130V / AC) 300W / 5A, MaxJfluorescent (cos (p = 0,5) (100-130V / AC) Θερμοκρασία λειτουργίας: -15 ° C- + 70 ° C Επίπεδο προστασίας: IP20, Class II |
Καθίσματα εγκατάστασης: σε εσωτερικούς χώρους, συναρμολόγηση οροφής Σύστημα HF: Ηλεκτρικό κύμα 5,8GHz CW, ζώνη ISM Γωνία ανίχνευσης: 360 ° (εγκατάσταση οροφής), 180 ° (εγκατάσταση τοίχου) Εύρος ανίχνευσης: 1-11m (ακτίνες) (ρυθμιζόμενο), (εγκατάσταση οροφής) 25m Μέγ. (ρυθμιζόμενο), (Εγκατάσταση τοίχου) Ρύθμιση χρόνου: 8sec-12min, (ρυθμιζόμενο) Έλεγχος φωτός: 10-1000LUX, (ρυθμιζόμενο) Κατανάλωση ισχύος: περίπου 0,5W |
Πληροφορίες αισθητήρα
Εφαρμογές
Το φούρνο μικροκυμάτων μπορεί να διεισδύσει στο γυαλί, το πλαστικό και το ξύλο, επομένως ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί μέσα στη σκιά από συγκεκριμένο πάχος γυαλιού, πλαστικού ή ξύλου. Για παράδειγμα, η εφαρμογή σε φωτισμούς, μόνο εάν κάνετε σύνδεση όπως φαίνεται παρακάτω, μπορείτε να αλλάξετε τους κοινούς φωτισμούς σε φωτισμούς αυτόματης ανίχνευσης.

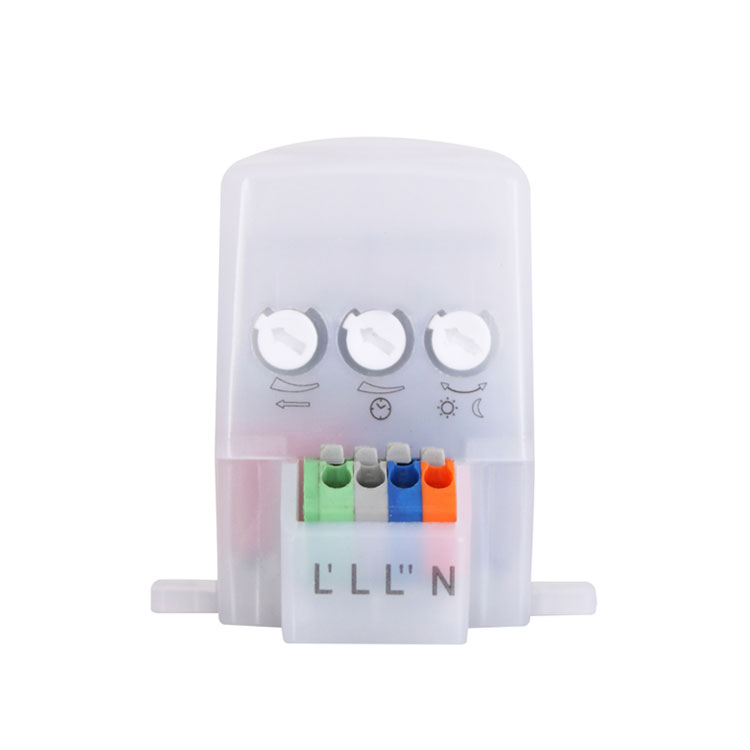

Ένας τρόπος σύνδεσης: Συνδέστε N, L με ισχύ. Συνδέστε N, L με φορτίο. Συνδέστε το φορτίο στο L ', το φορτίο θα λειτουργήσει όταν το σήμα |
Λειτουργία σύνδεσης δύο: Συνδέστε N, L με ισχύ. Συνδέστε N, L "με φορτίο. Συνδέστε το φορτίο στο L ", το φορτίο θα λειτουργήσει, όταν εντοπιστεί σήμα, το φορτίο σταματά να λειτουργεί. |
Η παραπάνω εφαρμογή μέσα στους φωτισμούς είναι μία από τις πολλαπλές πρακτικές χρήσεις. Μπορείτε επίσης να εγκαταστήσετε ένα ή περισσότερα μέσα στην οροφή ή το δάπεδο για να ελέγξετε ολόκληρο το πέρασμα.
Φιλική υπενθύμιση: κατά την εγκατάσταση δύο ή περισσότερων μικροκυμάτων μαζί, πρέπει να κρατήσετε 4 μέτρα το ένα από το άλλο, διαφορετικά η παρεμβολή μεταξύ τους θα οδηγήσει σε αντίδραση σφάλματος.
Ρύθμιση ένα: ποτενσιόμετρο
Ανίχνευση οροφής 360 ° οροφής αισθητήρα μικροκυμάτων ενδέχεται να χρειαστούν χρόνοι για την προσαρμογή των τιμών προτού ικανοποιήσουν τις ανάγκες σας.
(1) Ρύθμιση εύρους ανίχνευσης (ευαισθησία)
|
Το εύρος ανίχνευσης είναι ο όρος που χρησιμοποιείται για την περιγραφή των ακτίνων του χονδρού κύκλου που ρίχνει στο έδαφος όταν εγκαθίσταται σε ύψος 2,5 m. Για να περιστρέψετε το κουμπί εντελώς αριστερόστροφα, το ελάχιστο εύρος, το μέγιστο δεξιόστροφα είναι το μέγιστο. |
Σημείωση: το παραπάνω εύρος ανίχνευσης αποκτάται στην περίπτωση ενός ατόμου ύψους 1,6m ~ 1,7m με μεσαίο σχήμα και κινείται με ταχύτητα 1,0 ^ 1,5m / sec. Αν το ανάστημα, το σχήμα και η ταχύτητα κίνησης του ατόμου αλλάξουν, το εύρος ανίχνευσης θα αλλάξει επίσης
Σημείωση: όταν χρησιμοποιείτε Ανίχνευση 360 ° Οροφής Αισθητήρα Μικροκυμάτων, προσαρμόστε την ευαισθησία (εύρος ανίχνευσης) στην κατάλληλη τιμή, αλλά το μέγιστο για να αποφύγετε την ανώμαλη αντίδραση που προκαλείται από την εύκολη ανίχνευση λανθασμένης κίνησης από τα φύλλα και τις κουρτίνες, μικρά ζώα ή την παρεμβολή ηλεκτρικού δικτύου & ηλεκτρικού εξοπλισμού. Όλα τα παραπάνω θα οδηγήσουν στην αντίδραση σφάλματος. Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε κατάλληλα την ευαισθησία και, στη συνέχεια, δοκιμάστε το. Η ανθρώπινη κίνηση θα προκαλέσει επαγωγή του αισθητήρα, οπότε όταν βρίσκεστε υπό δοκιμή λειτουργίας, αφήστε την περιοχή επαγωγής και μην κάνετε κίνηση για να αποφύγετε η συνεχής εργασία του αισθητήρα.
Φιλική υπενθύμιση: κατά την εγκατάσταση δύο ή περισσότερων μικροκυμάτων μαζί, πρέπει να κρατήσετε 4 μέτρα το ένα από το άλλο, διαφορετικά η παρεμβολή μεταξύ τους θα οδηγήσει σε αντίδραση σφάλματος.
(2) Ρύθμιση ώρας
|
Μπορεί να οριστεί από 8 δευτερόλεπτα (περιστροφή πλήρως αριστερόστροφα) έως 12 λεπτά (περιστροφή πλήρως δεξιόστροφα). Κάθε κίνηση που εντοπίστηκε πριν από αυτό το χρονικό διάστημα θα ξεκινήσει εκ νέου το χρονόμετρο. Συνιστάται να επιλέξετε το συντομότερο χρονικό διάστημα για την προσαρμογή του εύρους ανίχνευσης και για την εκτέλεση της δοκιμής πεζοπορίας. |
ΣΗΜΕΙΩΣΗ: Όταν το φως σβήσει αυτόματα, θα χρειαστούν 1 δευτερόλεπτο για να είναι έτοιμος ο αισθητήρας να ανιχνεύσει άλλη κίνηση, δηλαδή μόνο το σήμα που ανιχνεύεται 1 δευτερόλεπτο αργότερα μπορεί να ανάψει αυτόματα το φως.
Ανίχνευση οροφής 360 ° Ο αισθητήρας μικροκυμάτων προορίζεται κυρίως για την προσαρμογή του χρόνου καθυστέρησης από τη στιγμή που ανιχνεύτηκε το σήμα και αυτόματης ενεργοποίησης του φωτός μέχρι την αυτόματη απενεργοποίηση του φωτός. Μπορείτε να ορίσετε το χρόνο καθυστέρησης στην πρακτική σας ανάγκη. Αλλά καλύτερα να μειώσετε το χρόνο καθυστέρησης χάριν εξοικονόμησης ενέργειας, καθώς ο αισθητήρας μικροκυμάτων έχει τη λειτουργία συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση εντοπιστεί πριν παρέλθει ο χρόνος καθυστέρησης θα ξεκινήσει εκ νέου το χρονόμετρο και το φως θα συνεχίσει να ανάβει μόνο εάν υπάρχει ανθρώπινο εύρος ανίχνευσης.
Ρύθμιση ελέγχου φωτός
|
Μπορεί να οριστεί στην περιοχή των 10-1000 LUX. Για να περιστρέψετε το κουμπί εντελώς αριστερόστροφα είναι περίπου 10 lux, πλήρως δεξιόστροφα είναι περίπου 1000 lux. Όταν ρυθμίζετε τη ζώνη ανίχνευσης και εκτελείτε τη δοκιμή περπατήματος στο φως της ημέρας, θα πρέπει να περιστρέψετε το κουμπί πλήρως δεξιόστροφα. |
Σημείωση: παρακαλώ μην προσαρμόζετε τα τρία λειτουργικά κουμπιά στην υπερβολική. Αυτό συμβαίνει επειδή τα τρία λειτουργικά κουμπιά συνδέθηκαν απευθείας με τα εξαρτήματα, υπάρχει ένα μικρό πώμα σε καθένα από τα τρία εξαρτήματα, όταν ρυθμίζετε τα κουμπιά από την αρχή έως το τέλος, η υπερβολική στροφή θα καταστρέψει το πώμα και θα οδηγήσει στις 360 ° ασταμάτητα γυρίστε. Το όριο προσαρμογής εύρους είναι 270 °, προσέξτε αυτό.
Ρύθμιση δύο: Τηλεχειριστήριο ON: πατήστε ON, το συνδεδεμένο φορτίο θα συνεχίσει να λειτουργεί για 6 ώρες και στη συνέχεια θα μεταβεί αυτόματα σε λειτουργία AUTO. OFF: πατήστε OFF, το συνδεδεμένο φορτίο θα είναι απενεργοποιημένο για 6 ώρες και μετά θα μεταβεί αυτόματα σε λειτουργία AUTO. AUTO: πατήστε AUTO, ο αισθητήρας εισέρχεται στη λειτουργία αυτόματης ανίχνευσης, δηλαδή όταν ανιχνεύεται σήμα και η ένταση του φωτός περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη τιμή, το φορτίο λειτουργεί. |
|
Φιλική υπενθύμιση: υπάρχουν δύο τρόποι για να ορίσετε τη λειτουργία του και ο τελευταίος ορισμός θα είναι αποτελεσματικός και θα εξακολουθεί να ισχύει ακόμη και αν γίνει επανεκκίνηση του αισθητήρα.
1ã € Η εγκατάσταση στο κουνιστό αντικείμενο θα οδηγήσει σε αντίδραση σφάλματος.
2ã € Η κουρτίνα που κλονίζεται από τον άνεμο θα οδηγήσει σε αντίδραση σφάλματος. Επιλέξτε το κατάλληλο μέρος για εγκατάσταση.
3ã € Η εγκατάσταση όπου η κίνηση είναι απασχολημένη θα οδηγήσει σε αντίδραση σφαλμάτων.
4ã € Οι σπινθήρες που παράγονται από κάποιο κοντινό εξοπλισμό θα οδηγήσουν σε αντίδραση σφάλματος.
Σφάλμα και η λύση
Σφάλμα | Αιτία αποτυχίας | Λύση |
Το φορτίο δεν λειτουργεί. | Ο φωτισμός φωτός δεν έχει ρυθμιστεί σωστά, | Προσαρμόστε τη ρύθμιση του φορτίου. |
Το φορτίο είναι σπασμένο. | Αλλάξτε το φορτίο. | |
Η τροφοδοσία είναι απενεργοποιημένη. | Ενεργοποιήστε την τροφοδοσία. | |
Το φορτίο λειτουργεί συνεχώς. | Υπάρχει ένα συνεχές σήμα στην περιοχή της ανίχνευσης. | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. |
Το φορτίο λειτουργεί όταν δεν ανιχνεύεται σήμα κίνησης. | Η λάμπα δεν έχει εγκατασταθεί καλά, ώστε ο αισθητήρας να μην εντοπίζει αξιόπιστα σήματα. | Επαναπροσαρμόστε τη θέση εγκατάστασης. |
Το κινούμενο σήμα ανιχνεύεται από τον αισθητήρα (κίνηση πίσω από τον τοίχο, κίνηση μικρών αντικειμένων κ.λπ.) | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. | |
Το φορτίο δεν λειτουργεί όταν εντοπίζεται σήμα κίνησης. | Η ταχύτητα κίνησης είναι πολύ γρήγορη ή η καθορισμένη περιοχή ανίχνευσης είναι πολύ μικρή. | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. |
â— Επιβεβαιώστε με προκαταρκτική εγκατάσταση
â— Για λόγους ασφαλείας, διακόψτε την τροφοδοσία πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
â— Τυχόν απώλειες που προκαλούνται από ακατάλληλη λειτουργία, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
Δεσμευόμαστε να προωθήσουμε την ποιότητα και την αξιοπιστία του προϊόντος, ωστόσο, όλα τα ηλεκτρονικά εξαρτήματα έχουν ορισμένες πιθανότητες να καταστούν αναποτελεσματικά, γεγονός που θα προκαλέσει κάποια προβλήματα. Κατά το σχεδιασμό, έχουμε δώσει προσοχή σε περιττά σχέδια και υιοθετήσαμε όριο ασφαλείας για την αποφυγή τυχόν προβλημάτων.
Αυτή η οδηγία, χωρίς την άδειά μας, δεν θα πρέπει να αντιγραφεί για άλλους σκοπούς.
