Αισθητήρας μικροκυμάτων τεχνολογίας Zero Crossing

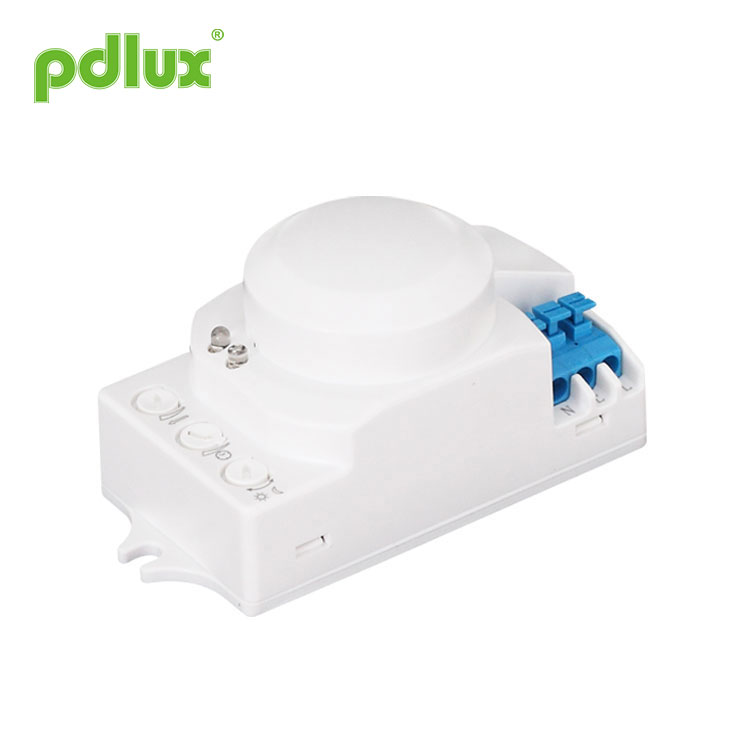

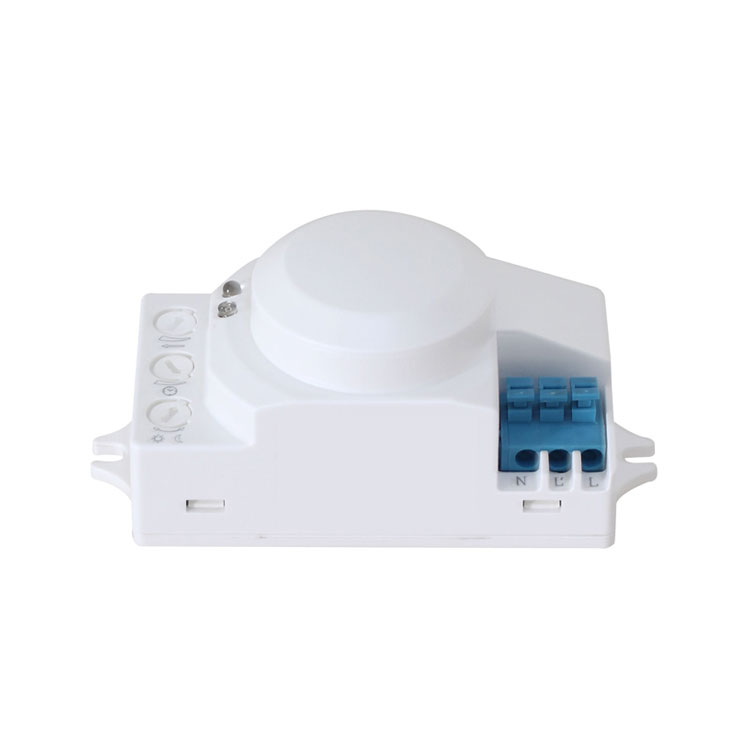

Οδηγίες αισθητήρα μικροκυμάτων PD-MV1005-Z

Χρησιμοποιώντας το πεδίο και την εισαγωγή

Ο αισθητήρας μικροκυμάτων τεχνολογίας Zero Crossing είναι ένας αισθητήρας κινούμενου αντικειμένου που μπορεί να ανιχνεύσει εύρος 360 ° και εάν η συχνότητα λειτουργίας είναι 5,8G. Το πλεονέκτημα αυτού του προϊόντος είναι η σταθερή κατάσταση λειτουργίας (σταθερή θερμοκρασία λειτουργίας: -15 ° C ~ + 70 ° C), Το PD-MV1005-Z υιοθετεί έναν αισθητήρα μικροκυμάτων (έξοδος υψηλής συχνότητας <0,2mW), έτσι ώστε να είναι ασφαλές και να αποδίδει καλύτερα από τον αισθητήρα υπερύθρων.

Ο αισθητήρας μικροκυμάτων τεχνολογίας Zero Crossing χρησιμοποιεί το MCU για τον ακριβή υπολογισμό των πληροφοριών διακόπτη και ελέγχει με ακρίβεια το ρελέ που πρέπει να ενεργοποιηθεί στο μηδέν σημείο του ημιτονοειδούς κύματος, έτσι ώστε κάθε φορτίο να είναι ενεργοποιημένο. Στο μηδέν σημείο του ημιτονοειδούς κύματος, αποφεύγεται το πρόβλημα ρεύματος εισροής που προκαλείται από τη συμβατική λειτουργία ελέγχου όταν ενεργοποιείται η υψηλή τάση ημιτονοειδούς κύματος, ειδικά το ρελέ ζημίας μεγάλου ρεύματος που παράγεται από τον πυκνωτή μεγάλης χωρητικότητας υπό την επίδραση του υψηλού τάση κάτω από το φορτίο. Λόγω της διαφοροποίησης των τρεχόντων ηλεκτρικών φορτίων, ειδικά των λαμπτήρων LED, των λαμπτήρων εξοικονόμησης ενέργειας και των λαμπτήρων φθορισμού έχουν όλοι πυκνωτές με διαφορετικές χωρητικότητες. Αυτό είναι μια καταστροφή για ρελέ. Μερικές φορές μια λυχνία LED 50W μπορεί να παράγει ρεύματα από 80 έως 120A. Το συνηθισμένο ρελέ 10A μπορεί να αντέξει μόνο 3 φορές το ρεύμα εισόδου και είναι πιθανό το ρελέ να σπάσει σε λίγες ημέρες ή αρκετές φορές. Αυτός είναι ο λόγος για τον οποίο ο συμβατικός αισθητήρας στην αγορά έχει μικρή διάρκεια ζωής και μικρό ρεύμα φορτίου.

Για να ξεπεραστεί αυτό το πρόβλημα, αυτό το προϊόν υιοθετεί προηγμένο υπολογισμό ψηφιακής ακρίβειας για να ενεργοποιήσει το φορτίο όταν το ημιτονοειδές κύμα έχει μηδενικό δυναμικό, επιλύοντας έτσι το πρόβλημα του ρεύματος αύξησης φορτίου, βελτιώνοντας σημαντικά τη χωρητικότητα φορτίου και παρατείνοντας τη διάρκεια ζωής του προϊόντος. Η τελευταία μέθοδος ελέγχου της τεχνολογίας αισθητήρων μαζικής παραγωγής μπορεί εύκολα να ελέγξει οποιοδήποτε φορτίο. Είναι ένα προϊόν μεσαίου και υψηλού επιπέδου. Αν και το κόστος είναι αυξημένο σε σύγκριση με τη συμβατική έκδοση, η αξιοπιστία και η διάρκεια ζωής του προϊόντος αυξάνονται σημαντικά. Αυτό το προϊόν ισοδυναμεί με την επιλογή της ηρεμίας και της ασφάλειας.

Σημειώστε ότι η έξοδος υψηλής συχνότητας αυτού του αισθητήρα είναι <0,2mW - που είναι μόλις το ένα πέμπτο της ισχύος μετάδοσης ενός κινητού τηλεφώνου ή της εξόδου ενός φούρνου μικροκυμάτων.
Προδιαγραφές Πηγή ισχύος: 220-240VAC 50 / 60Hz Ισχύς μετάδοσης: <0,2mW Ονομαστικό φορτίο: 1200W. οποιοδήποτε φορτίο Καθίσματα εγκατάστασης: σε εσωτερικούς χώρους, συναρμολόγηση οροφής Γωνία ανίχνευσης: 360 °	Εύρος ανίχνευσης (22 ° C): 2-10m (ακτίνες.) (Ρυθμιζόμενο) Ρύθμιση χρόνου: 8 δευτερόλεπτα έως 12 λεπτά ((ρυθμιζόμενο) Έλεγχος φωτός: 2 ~ 2000LUX (ρυθμιζόμενο) Θερμοκρασία λειτουργίας: -15 ° C- + 70 ° C Σύστημα HF: Ηλεκτρικό κύμα 5,8GHz CW, ζώνη ISM

Πληροφορίες αισθητήρα

Μπορεί να εγκατασταθεί στο εσωτερικό του προϊόντος που είναι κατασκευασμένο από γυαλί και πλαστικό επειδή αυτά τα υλικά έχουν μικρή επίδραση στο φούρνο μικροκυμάτων. Συνδέω-συωδεομαι

Χρησιμοποιείται στο φως οροφής

Ο αισθητήρας μικροκυμάτων τεχνολογίας Zero Crossing μπορεί να χρησιμοποιηθεί σε περισσότερα πεδία από τα παραπάνω παραδείγματα.
Μπορείτε επίσης να εγκαταστήσετε απευθείας ένα PD-MV1005-Z στην οροφή για να ελέγξετε ένα διάδρομο. Δεν υπάρχει κανένα πρόβλημα.

Ο αισθητήρας μικροκυμάτων τεχνολογίας Zero Crossing θα σας περιμένει πιστά. Θα ανάψει αυτόματα το φως όταν περνάτε και θα σβήνει αυτόματα το φως όταν το αφήνετε. Μπορείτε να ορίσετε το χρόνο καθυστέρησης κλεισίματος για να καλύψετε τις ανάγκες σας. Για παράδειγμα, μπορείτε να ρυθμίσετε το κουμπί TIME για να επιλέξετε το χρόνο καθυστέρησης 12 λεπτά όταν νομίζετε ότι θα επιστρέψετε σε 10 λεπτά. Το κουμπί TIME έχει ως εξής (Κρατήστε μακριά από τη ζώνη ανίχνευσης μετά την προσαρμογή του χρόνου δοκιμής ή ότι ο χρόνος ανίχνευσης θα είναι ανακριβής όταν ανιχνευθεί ξανά από το προϊόν οποιοδήποτε κινούμενο αντικείμενο).

Εάν θέλετε το PD-MV1005-Z να εντοπίσει μικρή ζώνη, μπορείτε απλώς να ρυθμίσετε το κουμπί αισθητήρα SENS στο εύρος που χρειάζεστε (Ίσως χρειαστεί να ρυθμίσετε μερικές φορές μέχρι να νομίζετε ότι είναι κατάλληλο). Εάν θέλετε το φως μπορεί να ενεργοποιηθεί όταν η φωτεινότητα περιστάσεων είναι κάτω από κάποια τιμή, μπορείτε απλώς να ρυθμίσετε το κουμπί LUX (Το κουμπί λειτουργίας φωτεινότητας) για να επιλέξετε την τιμή φωτεινότητας (Ίσως χρειαστεί να ρυθμίσετε μερικές φορές έως ότου νομίζετε ότι είναι κατάλληλο).

Το εύρος ανίχνευσης είναι ο όρος που χρησιμοποιείται για να περιγράψει τις ακτίνες της περισσότερο ή λιγότερο κυκλικής ζώνης ανίχνευσης που παράγονται στο έδαφος μετά την τοποθέτηση του φωτός του αισθητήρα σε ύψος 2,5m, περιστρέψτε το χειριστήριο ανίχνευσης εντελώς αριστερόστροφα για να επιλέξετε το ελάχιστο εύρος ανίχνευσης (περίπου. 2m ακτίνες) και πλήρως δεξιόστροφα για να επιλέξετε το μέγιστο εύρος ανίχνευσης (περίπου 10m ακτίνες).

Σημείωση: το παραπάνω εύρος ανίχνευσης αποκτάται στην περίπτωση ενός ατόμου ύψους μεταξύ 1,6m ~ 1,7m με μεσαίο σχήμα και κινείται με ταχύτητα 1,0 ~ 1,5m / sec. Αν το ανάστημα, το σχήμα και η ταχύτητα κίνησης του ατόμου αλλάξουν, το εύρος ανίχνευσης θα αλλάξει επίσης

ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε αυτό το προϊόν, προσαρμόστε την ευαισθησία στην κατάλληλη θέση που χρειάζεστε, μην προσαρμόσετε την ευαισθησία στο μέγιστο, για να αποφύγετε το προϊόν να μην λειτουργεί κανονικά λόγω λανθασμένης κίνησης. Επειδή η ευαισθησία είναι πολύ υψηλή, εντοπίστε εύκολα το λάθος κίνηση από φύλλα και κουρτίνες που φυσούν ο άνεμος, μικρά ζώα και η λανθασμένη κίνηση από την παρέμβαση του ηλεκτρικού δικτύου και του ηλεκτρικού εξοπλισμού. Όλοι αυτοί οδηγούν το προϊόν δεν λειτουργεί κανονικά!
Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε κατάλληλα την ευαισθησία και, στη συνέχεια, δοκιμάστε το.

ΡΥΘΜΙΣΗ ΩΡΑΣ

Το φως μπορεί να ρυθμιστεί να παραμένει αναμμένο για οποιοδήποτε χρονικό διάστημα μεταξύ περίπου. 8 δευτερόλεπτα (περιστρέψτε πλήρως αριστερόστροφα) και μέγιστο 12 λεπτά (περιστρέψτε πλήρως δεξιόστροφα). Τυχόν κίνηση που εντοπίστηκε πριν από αυτό το χρονικό διάστημα θα ξεκινήσει εκ νέου το χρονόμετρο. Συνιστάται να επιλέξετε το συντομότερο χρονικό διάστημα για την προσαρμογή της ζώνης ανίχνευσης και για την εκτέλεση της δοκιμής πεζοπορίας.

Σημείωση: μετά το σβήσιμο του φωτός, διαρκεί περίπου. 1 δευτερόλεπτο πριν μπορέσει να αρχίσει να ανιχνεύει ξανά την κίνηση. Η λυχνία θα ανάψει μόνο ως απόκριση στην κίνηση μόλις παρέλθει αυτή η περίοδος.

Ρύθμιση ελέγχου φωτός

Το επιλεγμένο όριο απόκρισης φωτός μπορεί να είναι απεριόριστα από περίπου. 2-2000lux. Γυρίστε το πλήρως αριστερόστροφα για να επιλέξετε τη λειτουργία από το σούρουπο έως το ξημέρωμα σε περίπου 2 lux. Γυρίστε το τελείως δεξιόστροφα για να επιλέξετε τη λειτουργία της ημέρας σε περίπου 2000lux. Το κουμπί πρέπει να περιστρέφεται πλήρως δεξιόστροφα κατά τη ρύθμιση της ζώνης ανίχνευσης και την εκτέλεση της δοκιμής πεζοπορίας στο φως της ημέρας.

Σημείωση: παρακαλώ μην προσαρμόσετε τα τρία λειτουργικά κουμπιά σε υπερβολική τιμή. Αυτό συμβαίνει επειδή τα τρία λειτουργικά κουμπιά συνδέθηκαν απευθείας με τα εξαρτήματα, υπάρχει ένα μικρό πώμα σε καθένα από τα τρία στοιχεία, όταν ρυθμίζετε τα κουμπιά από την αρχή έως το τέλος, η υπερβολική στροφή θα καταστρέψει το πώμα και θα οδηγήσει στις 360 ° ασταμάτητα γυρίστε. Το όριο προσαρμογής εύρους είναι 270 °, προσέξτε αυτό.

1. Η εγκατάσταση στο κουνιστό αντικείμενο θα οδηγήσει σε εσφαλμένη λειτουργία.
2. Η κουρτίνα που ανακινείται από τον άνεμο θα οδηγήσει σε εσφαλμένη λειτουργία, παρακαλούμε επιλέξτε το κατάλληλο εγκατεστημένο μέρος.
3. Η εγκατάσταση στο μέρος όπου η κυκλοφορία είναι απασχολημένη θα οδηγήσει σε εσφαλμένη λειτουργία.
4. Θα οδηγήσει σε κακή λειτουργία όταν υπάρχουν σπινθήρες που παράγονται από κάποιο κοντινό εξοπλισμό.

Αντιμετώπιση προβλημάτων

Εάν θέλετε να χρησιμοποιήσετε το PD-MV1005-Z ως ενιαίο, μπορείτε επίσης να παραγγείλετε το κέλυφος που είναι ειδικά κατασκευασμένο για την εγκατάσταση του προϊόντος ή μπορείτε να επιλέξετε το προϊόν PD-MV1005-Z-A απευθείας. Ο βαθμός προστασίας του PD-MV1005-Z-A είναι IP55, οπότε το PD-MV1005-Z-A είναι καλύτερο από το PD-MV1005-Z με την υψηλότερη ποιότητα προστασίας από το νερό.

Θέσεις εφαρμογής (ανάλογα με τις ανάγκες του πελάτη που έχουν επιλεγεί.)
