Τοίχος 180 ° Ανιχνεύει αισθητήρες μικροκυμάτων

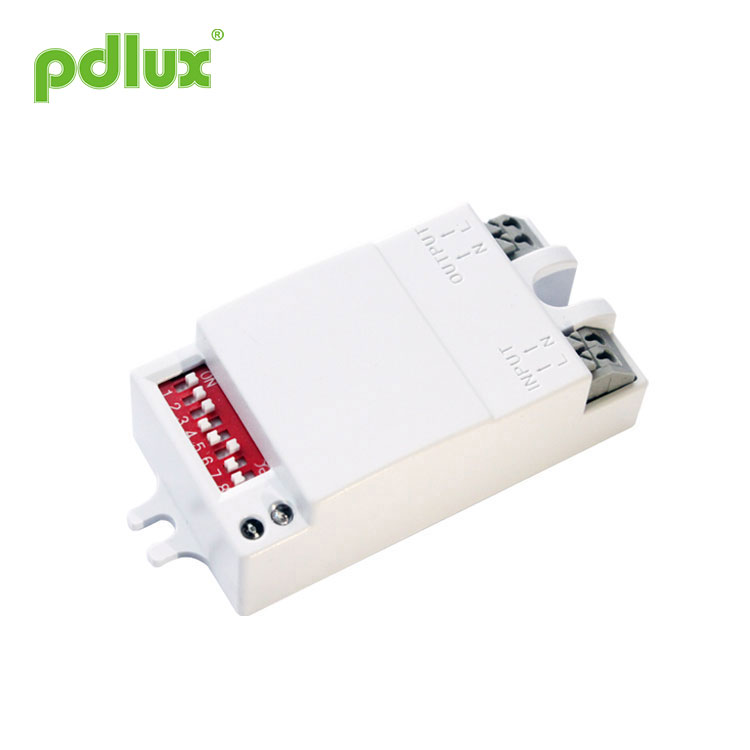

PDLUX PD-MV1027-Z
Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων για την προσαρμογή του χρόνου καθυστέρησης από τη στιγμή που το σήμα ανιχνεύεται και το φως ενεργοποιείται αυτόματα έως το φως απενεργοποιείται. Μπορείτε να ορίσετε το χρόνο καθυστέρησης στην πρακτική σας ανάγκη. Αλλά καλύτερα να μειώσετε το χρόνο καθυστέρησης χάριν εξοικονόμησης ενέργειας, καθώς ο αισθητήρας μικροκυμάτων έχει τη λειτουργία συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση εντοπιστεί πριν παρέλθει ο χρόνος καθυστέρησης θα ξεκινήσει εκ νέου το χρονόμετρο και το φως θα συνεχίσει να ανάβει μόνο εάν υπάρχει ανθρώπινο εύρος ανίχνευσης.
Αποστολή Ερώτησης
Οδηγίες αισθητήρα μικροκυμάτων PD-MV1027-Z
Μέγεθος προϊόντος
Προδιαγραφές
Πηγή ισχύος: 220-240VAC, 50Hz / 60Hz
Σύστημα HF: 5,8GHz CW ηλεκτρικό κύμα, ζώνη ISM
Ονομαστικό φορτίο: 1200W Μέγ. οποιοδήποτε φορτίο
Επίπεδο προστασίας: IP20, Class II
Ισχύς μετάδοσης: <0,2mW
Γωνία ανίχνευσης: 360 °
Εύρος ανίχνευσης: 2m-4m-6m-8m (ακτίνες.) (Ρυθμιζόμενο)
Ρύθμιση χρόνου: 8sec-1min-6min-12min-20min, (ρυθμιζόμενο)
Έλεγχος φωτός: 10LUX-50LUX-150LUX-> 2000LUX, (ρυθμιζόμενο)
Καθίσματα εγκατάστασης: σε εσωτερικούς χώρους, συναρμολόγηση οροφής
Θερμοκρασία λειτουργίας: -15 ° C ~ + 70 ° C
Περίληψη
Το Wall 180 ° Detect Microwave Sensors είναι ένας ψηφιακός αισθητήρας μικροκυμάτων υψηλής ακρίβειας του οποίου το εύρος ανίχνευσης είναι 360 ° και η συχνότητα λειτουργίας είναι 5,8GHz. Βασίζεται στην αρχή του doppler που ενσωματώνει την εκπομπή και τη λήψη. Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων που υιοθετούν MCU (Micro Control Unit) που αυξάνει σημαντικά την ακρίβεια και μειώνει το ποσοστό βλάβης. Εάν είναι λεπτή στην εμφάνιση και συμπαγής στη δομή. Μπορεί να συνδεθεί ανεξάρτητα με τα φορτία ή να εγκατασταθεί εύκολα μέσα στους φωτισμούς με φωτιστικό από γυαλί ή πλαστικό. Εφαρμόζεται ευρέως στο διάδρομο, το μπάνιο, το ασανσέρ, το νοικοκυριό ή άλλους δημόσιους χώρους για προστασία ασφάλειας ή εξοικονόμηση ενέργειας. Ισχύει για πολλά τεχνικά διπλώματα ευρεσιτεχνίας και είναι η τέλεια επιλογή για την έξυπνη ζωή σας.
Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων χρησιμοποιώντας το MCU για τον ακριβή υπολογισμό των πληροφοριών διακόπτη και ελέγχει με ακρίβεια το ρελέ που θα ενεργοποιηθεί στο μηδέν σημείο του ημιτονοειδούς κύματος, έτσι ώστε κάθε φορτίο να είναι ενεργοποιημένο. Στο μηδέν σημείο του ημιτονοειδούς κύματος, αποφεύγεται το πρόβλημα ρεύματος εισροής που προκαλείται από τη συμβατική λειτουργία ελέγχου όταν ενεργοποιείται η υψηλή τάση ημιτονοειδούς κύματος, ειδικά το ρελέ ζημίας μεγάλου ρεύματος που παράγεται από τον πυκνωτή μεγάλης χωρητικότητας υπό την επίδραση του υψηλού τάση κάτω από το φορτίο. Λόγω της διαφοροποίησης των τρεχόντων ηλεκτρικών φορτίων, ειδικά των λαμπτήρων LED, των λαμπτήρων εξοικονόμησης ενέργειας και των λαμπτήρων φθορισμού έχουν όλοι πυκνωτές με διαφορετικές χωρητικότητες. Αυτό είναι μια καταστροφή για ρελέ.
Μερικές φορές μια λυχνία LED 50W μπορεί να παράγει ρεύματα από 80 έως 120A. Το συνηθισμένο ρελέ 10A μπορεί να αντέξει μόνο 3 φορές το ρεύμα εισόδου και είναι πιθανό το ρελέ να σπάσει σε λίγες ημέρες ή αρκετές φορές. Αυτός είναι ο λόγος για τον οποίο ο συμβατικός αισθητήρας στην αγορά έχει μικρή διάρκεια ζωής και μικρό ρεύμα φορτίου.
Για να ξεπεραστεί αυτό το πρόβλημα, αυτό το προϊόν υιοθετεί προηγμένο υπολογισμό ψηφιακής ακρίβειας για να ενεργοποιήσει το φορτίο όταν το ημιτονοειδές κύμα έχει μηδενικό δυναμικό, επιλύοντας έτσι το πρόβλημα του ρεύματος αύξησης φορτίου, βελτιώνοντας σημαντικά τη χωρητικότητα φορτίου και παρατείνοντας τη διάρκεια ζωής του προϊόντος. Η τελευταία μέθοδος ελέγχου της τεχνολογίας αισθητήρων μαζικής παραγωγής μπορεί εύκολα να ελέγξει οποιοδήποτε φορτίο. Είναι ένα προϊόν μεσαίου και υψηλού επιπέδου. Αν και το κόστος είναι αυξημένο σε σύγκριση με τη συμβατική έκδοση, η αξιοπιστία και η διάρκεια ζωής του προϊόντος αυξάνονται σημαντικά. Αυτό το προϊόν ισοδυναμεί με την επιλογή της ηρεμίας και της ασφάλειας.
Πληροφορίες αισθητήρα

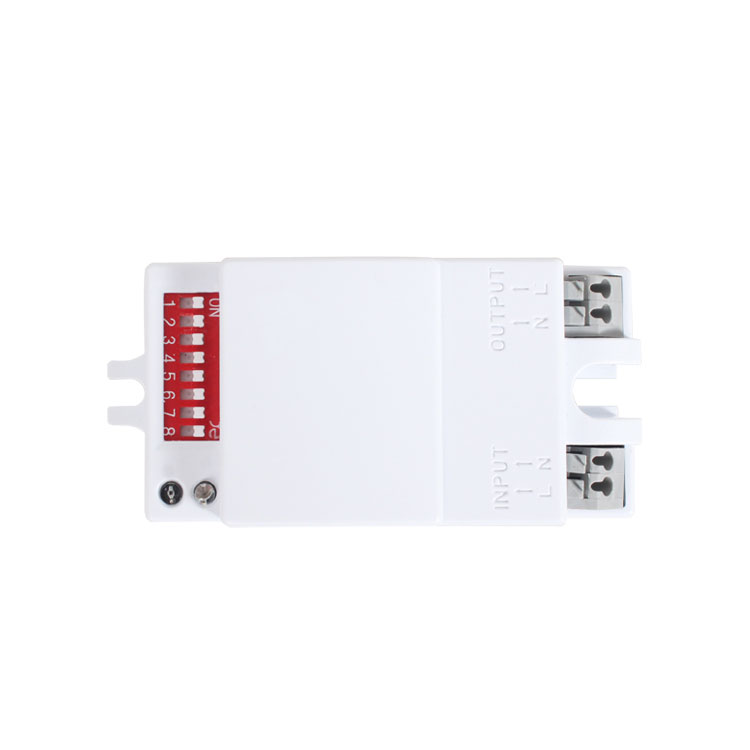

Τρόπος ρύθμισης: Διακόπτης DIP
Ρύθμιση εύρους ανίχνευσης (ευαισθησία) S1 S2
Το εύρος ανίχνευσης είναι ο όρος που χρησιμοποιείται για να περιγράψει τις ακτίνες του χονδρού κύκλου που ρίχνει στο έδαφος όταν εγκαθίσταται σε ύψος 3 m. Για να ρυθμίσετε το διακόπτη στο ON είναι "Το OFF είναι" 0 ". Διαβάστε προς τα δεξιά δείχνοντας τον αντίστοιχο πίνακα της θέσης του διακόπτη στο εύρος ανίχνευσης.
Σημείωση: κατά τη χρήση αυτού του προϊόντος, προσαρμόστε την ευαισθησία (εύρος ανίχνευσης) στην κατάλληλη τιμή, αλλά το μέγιστο για να αποφύγετε την ανώμαλη αντίδραση που προκαλείται από την εύκολη ανίχνευση λανθασμένης κίνησης από τα φύλλα και τις κουρτίνες, τα μικρά ζώα ή την παρέμβαση της δύναμης πλέγμα και ηλεκτρικός εξοπλισμός. Όλα τα παραπάνω θα οδηγήσουν στην αντίδραση σφάλματος. Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε κατάλληλα την ευαισθησία και, στη συνέχεια, δοκιμάστε το. Η ανθρώπινη κίνηση θα προκαλέσει επαγωγή του αισθητήρα, οπότε όταν βρίσκεστε υπό δοκιμή λειτουργίας, εγκαταλείψτε την περιοχή επαγωγής και μην κάνετε κίνηση για να αποτρέψετε τη συνεχή εργασία του αισθητήρα.
Ρύθμιση ώρας S3 S4 S5
Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων μπορούν να οριστούν από 8 δευτερόλεπτα έως 20 λεπτά. Τυχόν κίνηση που εντοπίστηκε πριν από αυτό το χρονικό διάστημα θα ξεκινήσει εκ νέου το χρονόμετρο. Συνιστάται να επιλέξετε το συντομότερο χρονικό διάστημα για την προσαρμογή του εύρους ανίχνευσης και για την εκτέλεση της δοκιμής πεζοπορίας. Για να ρυθμίσετε το διακόπτη στο ON είναι UV \ στο OFF είναι "0". Διαβάστε δεξιά δείχνοντας τον αντίστοιχο πίνακα της θέσης του διακόπτη στον χρόνο καθυστέρησης.
Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων για την προσαρμογή του χρόνου καθυστέρησης από τη στιγμή που το σήμα ανιχνεύεται και το φως ενεργοποιείται αυτόματα έως το φως απενεργοποιείται. Μπορείτε να ορίσετε το χρόνο καθυστέρησης στην πρακτική σας ανάγκη. Αλλά καλύτερα να μειώσετε το χρόνο καθυστέρησης χάριν εξοικονόμησης ενέργειας, καθώς ο αισθητήρας μικροκυμάτων έχει τη λειτουργία συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση εντοπιστεί πριν παρέλθει ο χρόνος καθυστέρησης θα ξεκινήσει εκ νέου το χρονόμετρο και το φως θα συνεχίσει να ανάβει μόνο εάν υπάρχει ανθρώπινο εύρος ανίχνευσης.
Ρύθμιση ελέγχου φωτός S6 S7 S8
Τοίχος 180 ° ανιχνεύει τους αισθητήρες μικροκυμάτων μπορούν να οριστούν στην περιοχή από 10 ~> 2000 LUX. Για να ρυθμίσετε το διακόπτη στο ON είναι UV \ στο OFF είναι "0". Διαβάστε δεξιά δείχνοντας τον αντίστοιχο πίνακα της θέσης του διακόπτη στην τιμή ελέγχου φωτός.
Χαρακτηριστικά
1. Βλάβη μη-ακτινοβολίας: η ισχύς του πομπού είναι χαμηλότερη από 0,2mW, κάτι που δεν βλάπτει το ανθρώπινο σώμα.
2. Η ισχυρή ικανότητα παρεμβολής, μπορεί να λειτουργήσει στο εύρος θερμοκρασίας -15 ° C - + 70C.
3. Η συχνότητα είναι σταθερή και η μετατόπιση συχνότητας δεν θα συμβεί στο εύρος συχνοτήτων.
Εφαρμογές
Το φούρνο μικροκυμάτων μπορεί να διεισδύσει στο γυαλί, το πλαστικό και το ξύλο, επομένως ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί μέσα στη σκιά από συγκεκριμένο πάχος γυαλιού, πλαστικού ή ξύλου. Για παράδειγμα, η εφαρμογή σε φωτισμούς, μόνο εάν κάνετε σύνδεση όπως φαίνεται παρακάτω, μπορείτε να αλλάξετε τους κοινούς φωτισμούς σε φωτισμούς αυτόματης ανίχνευσης.
Η εφαρμογή μέσα στους φωτισμούς είναι μία από τις πολλαπλές πρακτικές χρήσεις. Μπορείτε επίσης να εγκαταστήσετε ένα ή περισσότερα μέσα στην οροφή ή το δάπεδο για να ελέγξετε ολόκληρο το πέρασμα. Φιλική υπενθύμιση: κατά την εγκατάσταση δύο ή περισσότερων μικροκυμάτων μαζί, πρέπει να κρατήσετε 4 μέτρα το ένα από το άλλο, διαφορετικά η παρεμβολή μεταξύ τους θα οδηγήσει σε αντίδραση σφάλματος.
Σφάλμα | Αιτία αποτυχίας | Λύση |
Το φορτίο δεν λειτουργεί. | Ο φωτισμός φωτός δεν έχει ρυθμιστεί σωστά. | Προσαρμόστε τη ρύθμιση του φορτίου. |
Το φορτίο είναι σπασμένο. | Αλλάξτε το φορτίο. | |
Η τροφοδοσία είναι απενεργοποιημένη. | Ενεργοποιήστε την τροφοδοσία. | |
Το φορτίο λειτουργεί συνεχώς. | Υπάρχει ένα συνεχές σήμα στην περιοχή της ανίχνευσης. | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. |
Το φορτίο λειτουργεί όταν δεν ανιχνεύεται σήμα κίνησης. | Η λάμπα δεν έχει εγκατασταθεί καλά, ώστε ο αισθητήρας να μην εντοπίζει αξιόπιστα σήματα. | Επαναπροσαρμόστε τη θέση εγκατάστασης. |
Το κινούμενο σήμα ανιχνεύεται από τον αισθητήρα (κίνηση πίσω από τον τοίχο, κίνηση μικρών αντικειμένων κ.λπ.) | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. | |
Το φορτίο δεν λειτουργεί όταν εντοπίζεται σήμα κίνησης. | Η ταχύτητα κίνησης είναι πολύ γρήγορη ή η καθορισμένη περιοχή ανίχνευσης είναι πολύ μικρή. | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. |
1ã € Η εγκατάσταση στο κουνιστό αντικείμενο θα οδηγήσει σε αντίδραση σφάλματος.
2ã € Η κουρτίνα που κλονίζεται από τον άνεμο θα οδηγήσει σε αντίδραση σφάλματος. Επιλέξτε το κατάλληλο μέρος για εγκατάσταση.
3ã € Η εγκατάσταση όπου η κίνηση είναι απασχολημένη θα οδηγήσει σε αντίδραση σφαλμάτων.
4ã € Οι σπινθήρες που παράγονται από κάποιο κοντινό εξοπλισμό θα οδηγήσουν σε αντίδραση σφάλματος.
â— Επιβεβαιώστε με προκαταρκτική εγκατάσταση
â— Για λόγους ασφαλείας, διακόψτε την τροφοδοσία πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
â— Τυχόν απώλειες που προκαλούνται από ακατάλληλη λειτουργία, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
