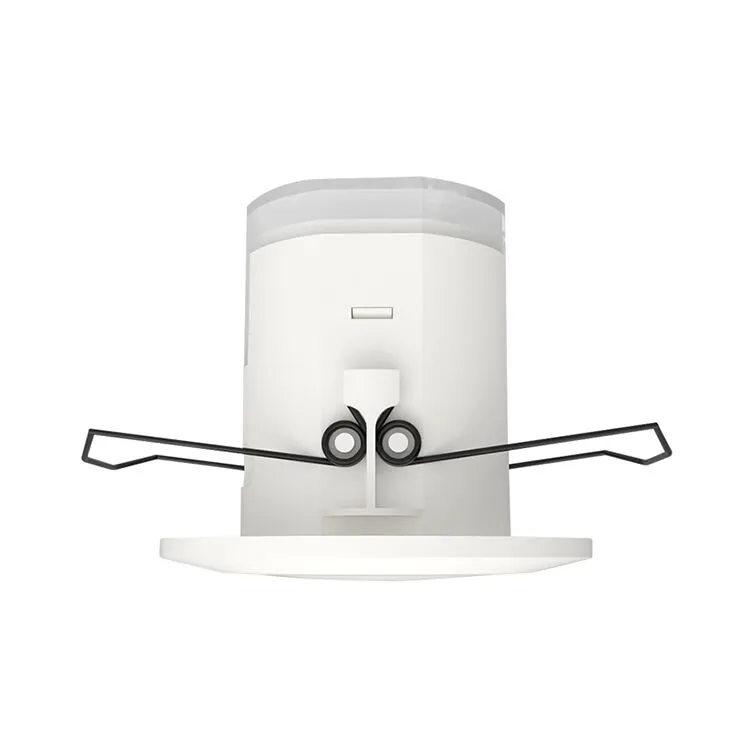

Αισθητήρας κίνησης μικροκυμάτων ραντάρ Doppler

Ο αισθητήρας κίνησης μικροκυμάτων ραντάρ Doppler εφαρμόζεται ευρέως στο διάδρομο, στο μπάνιο, στον ανελκυστήρα, στο οικιακό ή σε άλλους δημόσιους χώρους για προστασία ασφάλειας ή εξοικονόμηση ενέργειας. Ισχύει για πολλές τεχνικές πατέντες και είναι η τέλεια επιλογή για την έξυπνη διαβίωση σας.

Μοντέλο:PD-MV1018B

Αποστολή Ερώτησης

Αισθητήρας κίνησης μικροκυμάτων ραντάρ Doppler

Περίληψη
Πρόκειται για έναν ψηφιακό αισθητήρα μικροκυμάτων υψηλής ακρίβειας του οποίου το εύρος ανίχνευσης είναι 360° και η συχνότητα λειτουργίας είναι 5,8 GHz. Βασίζεται στην αρχή Doppler που ενσωματώνει την εκπομπή και τη λήψη. Υιοθετεί το MCU (Micro Control Unit) που αυξάνει σημαντικά την ακρίβειά του και μειώνει το ποσοστό βλάβης του. Είναι λεπτό στην εμφάνιση και συμπαγές στη δομή. Μπορεί να συνδεθεί ανεξάρτητα με τα φορτία ή να τοποθετηθεί εύκολα μέσα στα φωτιστικά με αμπαζούρ από γυαλί ή πλαστικό. Εφαρμόζεται ευρέως στο διάδρομο, στο μπάνιο, στον ανελκυστήρα, στο οικιακό ή σε άλλους δημόσιους χώρους για προστασία ασφάλειας ή εξοικονόμηση ενέργειας. Ισχύει για πολλές τεχνικές πατέντες και είναι η τέλεια επιλογή για την έξυπνη διαβίωση σας.

Χαρακτηριστικά
1. Βλάβη χωρίς ακτινοβολία: η ισχύς του πομπού του είναι μικρότερη από 0,3 mW, που δεν βλάπτει το ανθρώπινο σώμα.
2.Αξιόπιστη & σταθερή απόδοση: εφαρμόζει το φιλτράρισμα RC και το ψηφιακό φιλτράρισμα στην ψηφιακή επεξεργασία. Χρησιμοποιεί επίσης την τεχνολογία ψηφιακής μηδενικής σκανδάλης, δηλαδή στο σημείο μηδέν θα συνδεθεί αυτόματα ή θα αποσυνδεθεί αυτόματα. Χρησιμοποιεί το ρελέ υψηλής ισχύος Tyco για τον έλεγχο της εξόδου, το οποίο διασφαλίζει την αξιόπιστη απόδοσή του. Υιοθετεί τσιπ διαχείρισης ενέργειας για να εγγυηθεί τη σταθερή απόδοσή του στα 100-240 VAC.

Προδιαγραφές

Πηγή ρεύματος: 100-240VAC
Συχνότητα ισχύος: 50/60Hz
Ονομαστικό φορτίο: 1100W Μέγιστο βολφράμιο (220-240VAC)
550W Max.fluorescent & LED (220-240VAC)
Μέγιστο βολφράμιο 550W (100-130VAC)
275W Max.fluorescent & LED (100-130VAC)
Ισχύς μετάδοσης: <0,2mW
Θερμοκρασία λειτουργίας: -15°C~+70°C
Επίπεδο προστασίας: IP20, Κλάση II
Ρύθμιση χρόνου: 8 δευτερόλεπτα έως 12 λεπτά (ρυθμιζόμενο)

Γωνία ανίχνευσης: 360° (Εγκατάσταση οροφής),
180° (Εγκατάσταση τοίχου)
Εύρος ανίχνευσης: 2-10 m (ακτίνες) (ρυθμιζόμενο)
(Τοποθέτηση οροφής)
25m Μέγ.(ακτίνες) (ρυθμιζόμενο)
(Τοποθέτηση τοίχου)
Έλεγχος φωτός: 2-2000LUX (ρυθμιζόμενο)
Θέση εγκατάστασης: σε εσωτερικούς χώρους, τοποθέτηση στην οροφή
Σύστημα HF: ηλεκτρικό κύμα 5,8 GHz CW, ζώνη ISM

Πληροφορίες αισθητήρα

Εφαρμογές
Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει το γυαλί, το πλαστικό και το ξύλο, επομένως ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί μέσα στο σκίαστρο από συγκεκριμένο πάχος γυαλιού, πλαστικού ή ξύλου. Για παράδειγμα, η εφαρμογή σε φωτισμούς, μόνο εάν πραγματοποιήσετε σύνδεση όπως φαίνεται παρακάτω, μπορείτε να αλλάξετε τους κοινούς φωτισμούς σε φωτισμούς αυτόματης ανίχνευσης.

Μπορείτε να εγκαταστήσετε ένα ή περισσότερα μέσα στην οροφή ή το δάπεδο για να ελέγξετε ολόκληρο το πέρασμα.
Φιλική υπενθύμιση: κατά την εγκατάσταση δύο ή περισσότερων μικροκυμάτων μαζί, πρέπει να κρατάτε 4 μέτρα το ένα από το άλλο, διαφορετικά η παρεμβολή μεταξύ τους θα οδηγήσει σε αντίδραση σφάλματος.

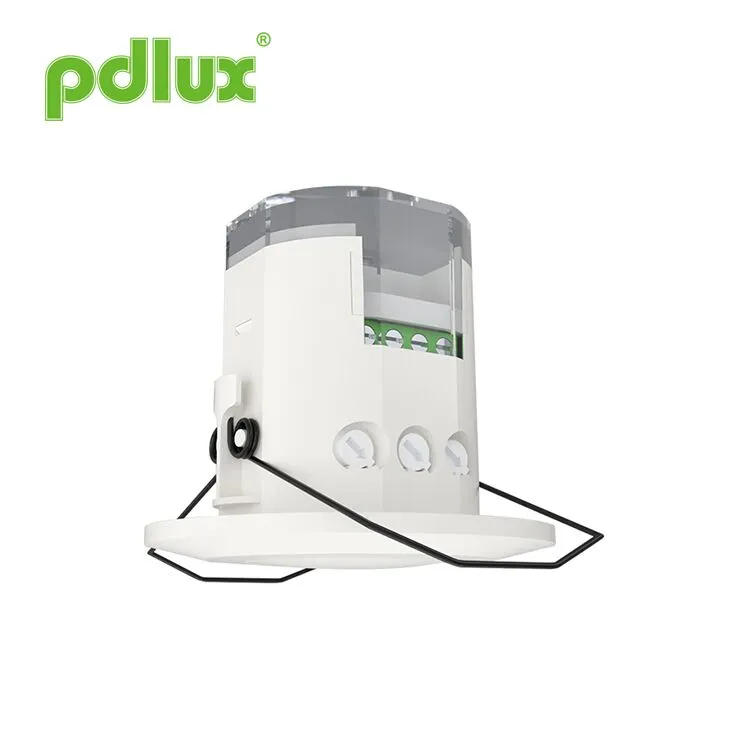

Τρόπος ρύθμισης ένα: ποτενσιόμετρο

Ρύθμιση εύρους ανίχνευσης (ευαισθησία)
	Το εύρος ανίχνευσης είναι ο όρος που χρησιμοποιείται για να περιγράψει τις ακτίνες του χονδρικού κύκλου που χυτεύεται στο έδαφος όταν εγκαθίσταται σε ύψος 2,5 m. Για να περιστρέψετε το κουμπί εντελώς αριστερόστροφα είναι το ελάχιστο εύρος, πλήρως δεξιόστροφα είναι το μέγιστο.
Σημείωση:Το παραπάνω εύρος ανίχνευσης επιτυγχάνεται στην περίπτωση ενός ατόμου που έχει ύψος μεταξύ 1,6m~1,7m με μεσαία φιγούρα και κινείται με ταχύτητα 1,0~1,5m/sec. αν αλλάξουν το ανάστημα, η σιλουέτα και η ταχύτητα κίνησης του ατόμου, θα αλλάξει και το εύρος ανίχνευσης. Ειδοποίηση:όταν χρησιμοποιείτε αυτό το προϊόν, προσαρμόστε την ευαισθησία (εύρος ανίχνευσης) σε μια κατάλληλη τιμή αλλά στο μέγιστο για να αποφύγετε την ανώμαλη αντίδραση που προκαλείται από την εύκολη ανίχνευση της λανθασμένης κίνησης από το φύσημα των φύλλων και των κουρτινών, τα μικρά ζώα ή την παρεμβολή του ηλεκτρικού δικτύου και ηλεκτρολογικός εξοπλισμός. Όλα τα παραπάνω θα οδηγήσουν στην αντίδραση σφάλματος. Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε την ευαισθησία κατάλληλα και, στη συνέχεια, δοκιμάστε το. Η ανθρώπινη κίνηση θα προκαλέσει την επαγωγή του αισθητήρα, επομένως όταν είστε υπό τη δοκιμή λειτουργίας, αφήστε την περιοχή επαγωγής και μην κάνετε κίνηση για να αποτρέψετε συνεχής εργασία του αισθητήρα. ΦΙΛΙΚΗ υπενθύμιση:Κατά την εγκατάσταση δύο ή περισσότερων μικροκυμάτων μαζί, απαιτείται να κρατάτε 4 μέτρα το ένα από το άλλο, διαφορετικά η παρεμβολή μεταξύ τους θα οδηγήσει σε αντίδραση σφάλματος.
ΡΥΘΜΙΣΗ ΩΡΑΣ
	Μπορεί να οριστεί από 8 δευτερόλεπτα (περιστροφή πλήρως αριστερόστροφα) έως 12 λεπτά (περιστροφή πλήρως δεξιόστροφα). Οποιαδήποτε κίνηση ανιχνευθεί πριν παρέλθει αυτός ο χρόνος θα επανεκκινήσει το χρονόμετρο. Συνιστάται να επιλέξετε τον συντομότερο χρόνο για τη ρύθμιση του εύρους ανίχνευσης και για την εκτέλεση της δοκιμής βάδισης.
ΣΗΜΕΙΩΣΗ:Όταν το φως σβήσει αυτόματα, θα χρειαστεί 1 δευτερόλεπτο προτού ο αισθητήρας είναι έτοιμος να ανιχνεύσει άλλη κίνηση, δηλαδή μόνο το σήμα που ανιχνεύεται 1 δευτερόλεπτο αργότερα μπορεί να ανάψει αυτόματα το φως. Είναι κυρίως για τη ρύθμιση του χρόνου καθυστέρησης από τη στιγμή της ανίχνευσης του σήματος και της αυτόματης ενεργοποίησης του φωτός μέχρι την αυτόματη απενεργοποίηση του φωτός. Μπορείτε να ορίσετε τον χρόνο καθυστέρησης σύμφωνα με τις πρακτικές σας ανάγκες. Αλλά καλύτερα να μειώσετε τον χρόνο καθυστέρησης για λόγους εξοικονόμησης ενέργειας, καθώς ο αισθητήρας μικροκυμάτων έχει τη λειτουργία συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση που ανιχνεύεται πριν περάσει ο χρόνος καθυστέρησης θα επανεκκινήσει το χρονόμετρο και το φως θα παραμείνει αναμμένο μόνο εάν υπάρχει άνθρωπος στην περιοχή ανίχνευσης.
Ρύθμιση ελέγχου φωτός
	Μπορεί να οριστεί στην περιοχή 2~2000 LUX. Για να περιστρέψετε το κουμπί πλήρως αριστερόστροφα είναι περίπου 2 lux, πλήρως δεξιόστροφα είναι περίπου 2000 lux. Όταν ρυθμίζετε τη ζώνη ανίχνευσης και εκτελείτε τη δοκιμή βαδίσματος στο φως της ημέρας, θα πρέπει να περιστρέψετε το κουμπί πλήρως δεξιόστροφα.
Σημείωση:μην ρυθμίζετε υπερβολικά τα τρία λειτουργικά πόμολα. Αυτό συμβαίνει επειδή τα τρία λειτουργικά πόμολα συνδέθηκαν απευθείας με τα εξαρτήματα, υπάρχει ένα μικρό πώμα σε καθένα από τα τρία εξαρτήματα, όταν ρυθμίζετε τα πόμολα από την αρχή μέχρι το τέλος, η υπερβολική στροφή θα καταστρέψει το πώμα και θα οδηγήσει στις 360° ασταμάτητα γυρίζει. Το όριο ρύθμισης εύρους είναι 270°, παρακαλούμε δώστε προσοχή σε αυτό.

Εγκατάσταση
Κλείστε το ρεύμα.
Τοποθετήστε σωλήνες με σπείρωμα στο καλώδιο τροφοδοσίας και στη γραμμή ελέγχου.
Συνδέστε το ρεύμα και το φορτίο με τον αισθητήρα σύμφωνα με το διάγραμμα γραμμής σύνδεσης.
Γυρίστε τα πόμολα στις ιδανικές συνθήκες
(Παρακαλούμε ορίστε τις ρυθμίσεις σύμφωνα με το παραπάνω μέρος ΡΥΘΜΙΣΗΣ ΤΡΟΠΟΣ ΠΡΩΤΟ).

1、Η εγκατάσταση στο λικνιζόμενο αντικείμενο θα οδηγήσει σε αντίδραση σφάλματος.
2、Η κουρτίνα που τινάζεται από τον άνεμο θα οδηγήσει σε αντίδραση σφάλματος. Επιλέξτε το κατάλληλο μέρος για εγκατάσταση.
3, Η εγκατάσταση εκεί όπου η κυκλοφορία είναι απασχολημένη θα οδηγήσει σε αντίδραση σφάλματος.
4、Οι σπινθήρες που παράγονται από κάποιο κοντινό εξοπλισμό θα οδηγήσουν σε αντίδραση σφάλματος.

Λάθος και λύση

Σφάλμα	Αιτία αποτυχίας	Λύση
Το φορτίο αποτυγχάνει να λειτουργήσει.	Ο φωτισμός δεν έχει ρυθμιστεί σωστά.	Προσαρμόστε τη ρύθμιση του φορτίου.
	Το φορτίο έχει σπάσει.	Αλλάξτε το φορτίο.
	Το ρεύμα είναι απενεργοποιημένο.	Ενεργοποιήστε την τροφοδοσία.
Το φορτίο λειτουργεί συνεχώς.	Υπάρχει ένα συνεχές σήμα στην περιοχή της ανίχνευσης.	Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης.
Το φορτίο λειτουργεί όταν δεν ανιχνεύεται σήμα κίνησης.	Η λάμπα δεν έχει τοποθετηθεί καλά, έτσι ώστε ο αισθητήρας να μην ανιχνεύει αξιόπιστα σήματα.	Προσαρμόστε ξανά τη θέση εγκατάστασης.
Το φορτίο λειτουργεί όταν δεν ανιχνεύεται σήμα κίνησης.	Το κινούμενο σήμα ανιχνεύεται από τον αισθητήρα (κίνηση πίσω από τον τοίχο, κίνηση μικρών αντικειμένων κ.λπ.)	Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης.
Το φορτίο αποτυγχάνει να λειτουργήσει όταν ανιχνεύεται σήμα κίνησης.	Η ταχύτητα κίνησης είναι πολύ γρήγορη ή η καθορισμένη περιοχή ανίχνευσης είναι πολύ μικρή.	Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης.

● Επιβεβαιώστε με την προεπαγγελματική εγκατάσταση.
● Για λόγους ασφαλείας, διακόψτε την παροχή ρεύματος πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
● Τυχόν απώλειες που προκαλούνται από ακατάλληλη λειτουργία, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

Δεσμευόμαστε να προωθήσουμε την ποιότητα και την αξιοπιστία του προϊόντος, ωστόσο, όλα τα ηλεκτρονικά εξαρτήματα έχουν ορισμένες πιθανότητες να καταστούν αναποτελεσματικά, κάτι που θα προκαλέσει κάποια προβλήματα. Κατά το σχεδιασμό, έχουμε δώσει προσοχή σε περιττούς σχεδιασμούς και υιοθετήσαμε ποσόστωση ασφαλείας για να αποφύγουμε τυχόν προβλήματα.
Αυτή η οδηγία, χωρίς την άδειά μας, δεν πρέπει να αντιγραφεί για άλλους σκοπούς.
