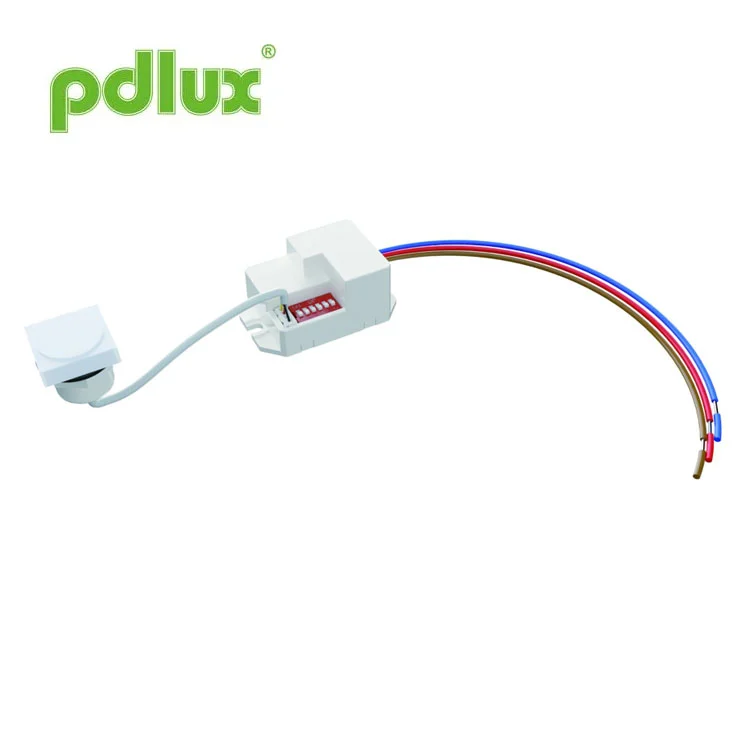

Νέος τετράγωνος αισθητήρας μικροκυμάτων 5,8 GHz για στενό κλιμακοστάσιο και διάδρομο
Μοντέλο:PD-MB15Y
Αποστολή Ερώτησης

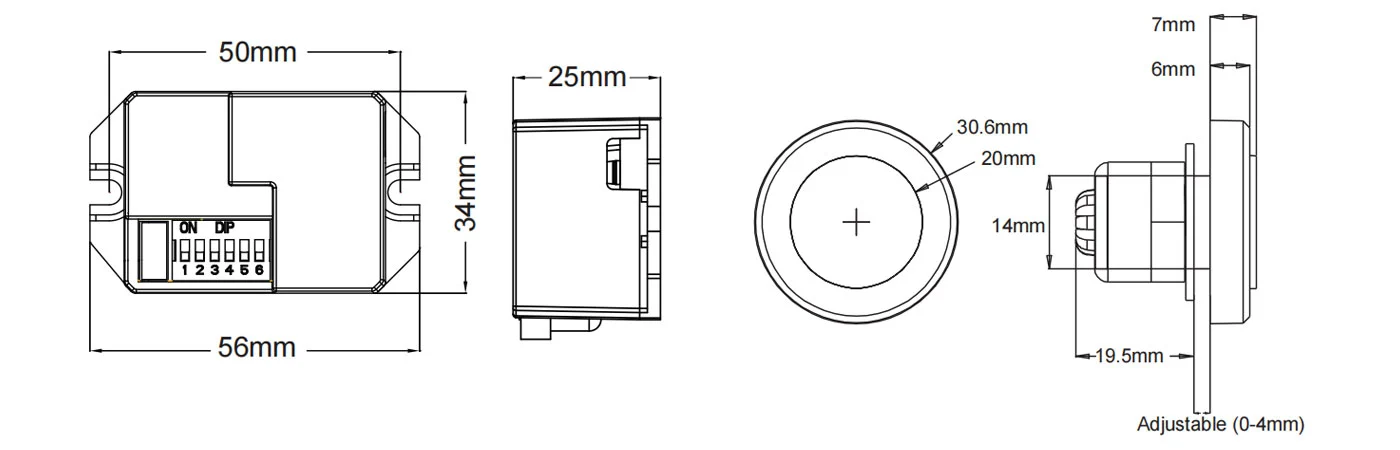

Μέγεθος προϊόντος
Περίληψη
Αυτός είναι ένας ψηφιακός αισθητήρας μικροκυμάτων υψηλής ακρίβειας του οποίου το εύρος ανίχνευσης είναι 360° και η συχνότητα λειτουργίας είναι 5,8 GHz. Βασίζεται στην αρχή Doppler που ενσωματώνει την εκπομπή και τη λήψη. Υιοθετεί το MCU (Micro Control Unit) που αυξάνει σημαντικά την ακρίβειά του και μειώνει το ποσοστό βλάβης του. Είναι λεπτό στην εμφάνιση και συμπαγές στη δομή. Μπορεί να συνδεθεί ανεξάρτητα με τα φορτία ή να τοποθετηθεί εύκολα μέσα στα φωτιστικά με αμπαζούρ κατασκευασμένο από γυαλί ή πλαστικό. Εφαρμόζεται ευρέως στο διάδρομο, στο μπάνιο, στον ανελκυστήρα, στο οικιακό ή σε άλλους δημόσιους χώρους για προστασία ασφάλειας ή εξοικονόμηση ενέργειας.
Χαρακτηριστικά
1. Βλάβη μη ακτινοβολίας: η ισχύς του πομπού του είναι μικρότερη από 0,2 mW, που δεν βλάπτει το ανθρώπινο σώμα.
2. Ισχυρή ικανότητα κατά των παρεμβολών, μπορεί να λειτουργήσει στην περιοχή θερμοκρασίας -15℃ -+70℃.
3. Η συχνότητα είναι σταθερή και η μετατόπιση συχνότητας δεν θα συμβεί στο εύρος συχνοτήτων.

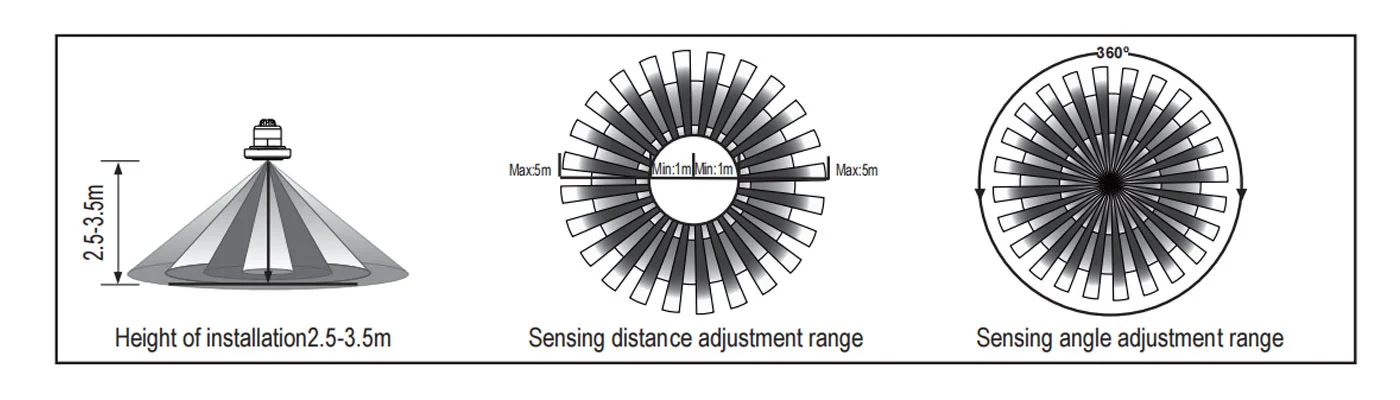

Πληροφορίες αισθητήρα

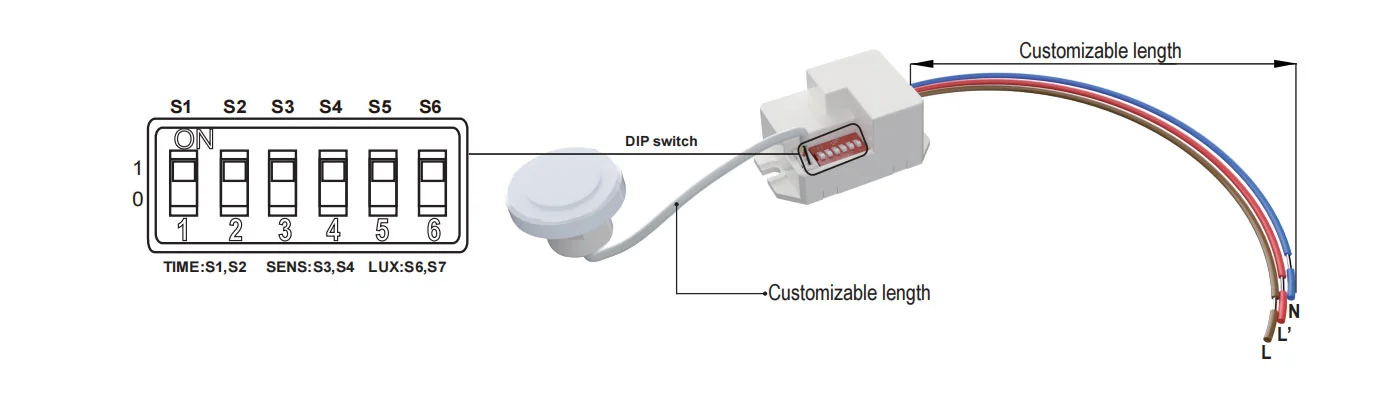

Τρόπος ρύθμισης: Διακόπτης DIP
Προδιαγραφές
=| Πηγή ισχύος | 220-240 VAC |
| Συχνότητα ισχύος | 50 Hz |
| Σύστημα HF | 5,8 GHz (Κεντρική συχνότητα) ηλεκτρικό κύμα CW, ζώνη ISM |
| Ονομαστικό φορτίο | 800W Max.volsten 200W Max.fluorescent& LED |
| Επίπεδο προστασίας | IP20, Κλάση II |
| Κάθισμα εγκατάστασης | σε εσωτερικούς χώρους, τοποθέτηση οροφής |
| Ισχύς μετάδοσης | <0,2 mW |
| Γωνία ανίχνευσης | 360° |
| Εύρος ανίχνευσης | 1m-2m-4m-5m (ακτίνες) (ρυθμιζόμενο) |
| Ρύθμιση ώρας | 8 δευτερόλεπτα-3 λεπτά-10 λεπτά-15 λεπτά, (ρυθμιζόμενο) |
| Έλεγχος φωτός | 10LUX-50LUX- >2000LUX, (ρυθμιζόμενο |
| Κατανάλωση ρεύματος | περίπου 0,5W |
| Θερμοκρασία εργασίας | -15°C~+70°C |
Ρύθμιση ώρας S1 S2
Μπορεί να οριστεί από 8 δευτερόλεπτα έως 15 λεπτά. Οποιαδήποτε κίνηση εντοπιστεί πριν από αυτό το χρονικό διάστημα θα επανεκκινήσει το χρονόμετρο. Συνιστάται να επιλέξετε το συντομότερο χρόνο για τη ρύθμιση του εύρους ανίχνευσης και για την εκτέλεση της δοκιμής βάδισης. Για να θέσετε το διακόπτη στο ON είναι "1", στο OFF είναι "0".
Είναι κυρίως για τη ρύθμιση του χρόνου καθυστέρησης από τη στιγμή της ανίχνευσης του σήματος και της αυτόματης ενεργοποίησης του φωτός μέχρι την αυτόματη απενεργοποίηση του φωτός. Μπορείτε να ορίσετε τον χρόνο καθυστέρησης σύμφωνα με τις πρακτικές σας ανάγκες. Αλλά καλύτερα να μειώσετε τον χρόνο καθυστέρησης για λόγους εξοικονόμησης ενέργειας, καθώς ο αισθητήρας μικροκυμάτων έχει τη λειτουργία συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση ανιχνευθεί πριν περάσει ο χρόνος καθυστέρησης θα επανεκκινήσει το χρονόμετρο και το φως θα παραμείνει αναμμένο μόνο εάν υπάρχει άνθρωπος στην περιοχή ανίχνευσης.
Ρύθμιση εύρους ανίχνευσης (ευαισθησία) S3 S4
Το εύρος ανίχνευσης είναι ο όρος που χρησιμοποιείται για να περιγράψει τις ακτίνες του κατά προσέγγιση κυκλικού χυτού στο έδαφος όταν εγκαθίσταται σε ύψος 3 m. Για να θέσετε το διακόπτη στο ON είναι "1", στο OFF είναι "0".
Σημείωση: όταν χρησιμοποιείτε αυτό το προϊόν, προσαρμόστε την ευαισθησία (εύρος ανίχνευσης) σε μια κατάλληλη τιμή αλλά στο μέγιστο για να αποφύγετε την ανώμαλη αντίδραση που προκαλείται από τον εύκολο εντοπισμό της λανθασμένης κίνησης από το φύσημα των φύλλων και των κουρτινών, τα μικρά ζώα ή την παρεμβολή του δικτύου ηλεκτροδότησης και του ηλεκτρικού εξοπλισμού. Όλα τα παραπάνω θα οδηγήσουν στην αντίδραση σφάλματος. Όταν το προϊόν δεν λειτουργεί κανονικά, προσπαθήστε να μειώσετε την ευαισθησία κατάλληλα και μετά δοκιμάστε το. Η ανθρώπινη κίνηση θα προκαλέσει την επαγωγή του αισθητήρα, επομένως, όταν είστε υπό τη δοκιμή λειτουργίας, αφήστε την περιοχή επαγωγής και μην κάνετε κίνηση για να αποτρέψετε τη συνεχή εργασία του αισθητήρα.
Ρύθμιση ελέγχου φωτός S5 S6
Μπορεί να οριστεί στην περιοχή 10~>2000 LUX. Για να θέσετε το διακόπτη στο ON είναι "1", στο OFF είναι "0".
Αυτό το εγχειρίδιο είναι για τον τρέχοντα προγραμματισμό περιεχομένου αυτού του προϊόντος, υπάρχουν αλλαγές και τροποποιήσεις στον κατασκευαστή χωρίς προειδοποίηση!
Απαγορεύεται αυστηρά η αντιγραφή των περιεχομένων του εγχειριδίου οδηγιών για οποιονδήποτε άλλο σκοπό χωρίς την άδεια της εταιρείας.
| Σφάλμα | Αιτία αποτυχίας | Διάλυμα |
| Το φορτίο αποτυγχάνει να λειτουργήσει. | Ο φωτισμός δεν έχει ρυθμιστεί σωστά. | Προσαρμόστε τη ρύθμιση του φορτίου. |
| Το φορτίο έχει σπάσει. | Αλλάξτε το φορτίο. | |
| Το ρεύμα είναι απενεργοποιημένο. | Ενεργοποιήστε την τροφοδοσία. | |
| Το φορτίο λειτουργεί συνεχώς. | Υπάρχει ένα συνεχές σήμα στην περιοχή της ανίχνευσης. | Ελέγξτε τις ρυθμίσεις του περιοχή ανίχνευσης. |
| Το φορτίο λειτουργεί όταν υπάρχει δεν ανιχνεύτηκε σήμα κίνησης. | Η λάμπα δεν έχει τοποθετηθεί καλά, έτσι ώστε ο αισθητήρας να αποτυγχάνει ανίχνευση αξιόπιστων σημάτων. | Ρυθμίστε ξανά τη θέση εγκατάστασης. |
| Το κινούμενο σήμα ανιχνεύεται από τον αισθητήρα (κίνηση πίσω από τον τοίχο, η κίνηση μικρών αντικειμένων κ.λπ.) | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. | |
| Το φορτίο αποτυγχάνει να λειτουργήσει όταν ανιχνεύεται σήμα κίνησης. | Η ταχύτητα κίνησης είναι πολύ γρήγορη ή η καθορισμένη περιοχή ανίχνευσης είναι πολύ μικρή. | Ελέγξτε τις ρυθμίσεις της περιοχής ανίχνευσης. |
Προειδοποίηση! Οι ακόλουθες καταστάσεις θα οδηγήσουν σε αντίδραση σφάλματος.
1. Η εγκατάσταση στο λικνιζόμενο αντικείμενο θα οδηγήσει σε αντίδραση σφάλματος.
2. Η ανακινούμενη κουρτίνα που πνέει ο αέρας θα οδηγήσει σε αντίδραση σφάλματος. Επιλέξτε το κατάλληλο μέρος για εγκατάσταση.
3. Η εγκατάσταση εκεί όπου η κυκλοφορία είναι απασχολημένη θα οδηγήσει σε αντίδραση σφάλματος.
4. Οι σπινθήρες που παράγονται από κάποιο κοντινό εξοπλισμό θα οδηγήσουν σε αντίδραση σφάλματος.
● Επιβεβαιώστε με την προεπαγγελματική εγκατάσταση.
● Για λόγους ασφαλείας, παρακαλούμε να διακόψετε την παροχή ρεύματος πριν από τις εργασίες εγκατάστασης και αφαίρεσης.
● Οποιεσδήποτε απώλειες προκληθούν από ακατάλληλη λειτουργία, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
