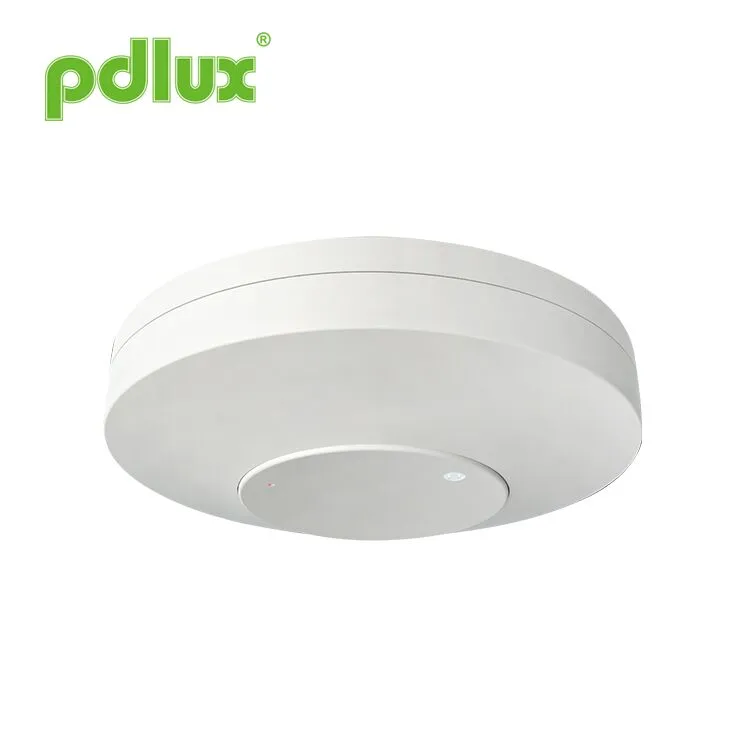

PDLUX PD-M330-C 5.8GHz MMWAVE Ανιχνευτής Ανθρώπινης Παρουσίας
Χρησιμοποιήστε το FMCW για να ανιχνεύσετε άτομα σε μια συγκεκριμένη περιοχή. Συνδυάζοντας την επεξεργασία σήματος ραντάρ με ακριβή αλγόριθμο ανίχνευσης ανθρώπινης ανίχνευσης, μπορεί να επιτευχθεί υψηλής ευαισθησίας ανίχνευσης ανθρώπινης ανίχνευσης, η οποία μπορεί να ανιχνεύσει κινούμενους και σταθερούς ανθρώπινους στόχους. Η βιολογική παρουσία (κυρίως το ανθρώπινο σώμα) με χαρακτηριστικά όπως η αναπνοή και ο καρδιακός παλμός στην περιοχή ανίχνευσης ανιχνεύονται, έτσι ώστε το ανθρώπινο σώμα να μπορεί να ανιχνευθεί χωρίς κινήσεις του σώματος, συμπεριλαμβανομένων των ύπνου.
Μοντέλο:PD-M330-C
Αποστολή Ερώτησης
Περίληψη
Χρησιμοποιήστε το FMCW για να ανιχνεύσετε άτομα σε μια συγκεκριμένη περιοχή. Συνδυάζοντας την επεξεργασία σήματος ραντάρ με ακριβή αλγόριθμο ανίχνευσης ανθρώπινης ανίχνευσης, μπορεί να επιτευχθεί υψηλής ευαισθησίας ανίχνευσης ανθρώπινης ανίχνευσης, η οποία μπορεί να ανιχνεύσει κινούμενους και σταθερούς ανθρώπινους στόχους. Η βιολογική παρουσία (κυρίως το ανθρώπινο σώμα) με χαρακτηριστικά όπως η αναπνοή και ο καρδιακός παλμός στην περιοχή ανίχνευσης ανιχνεύονται, έτσι ώστε το ανθρώπινο σώμα να μπορεί να ανιχνευθεί χωρίς κινήσεις του σώματος, συμπεριλαμβανομένων των ύπνου.
Προδιαγραφές
| Συχνότητα λειτουργίας: | 5.8GHz |
| Φορτίο ονομαστικής: | 800W (αντίσταση)/300W (χωρητικό) |
| Ονομαστική τάση: | 100-240V AC, 50/60Hz |
| Σήμα εξόδου: | Διακόπτης ενεργοποίησης/απενεργοποίησης |
| Κατανάλωση ρεύματος αναμονής: | <0,4W |
| Ύψος εγκατάστασης: | 2,5-6 μ. |
| Ακτίνα ανίχνευσης: | > 2-6m (ρυθμιζόμενο) |
| Εύρος ελέγχου φωτός: | 5-300lux - Ημέρα |
| Καθυστέρηση τερματισμού: | 10 δευτερόλεπτα έως 8 λεπτά (Ρυθμίστε το τερματισμό καθυστέρησης χρόνο όπως απαιτείται) |
| Επίπεδο προστασίας: | IP20 |

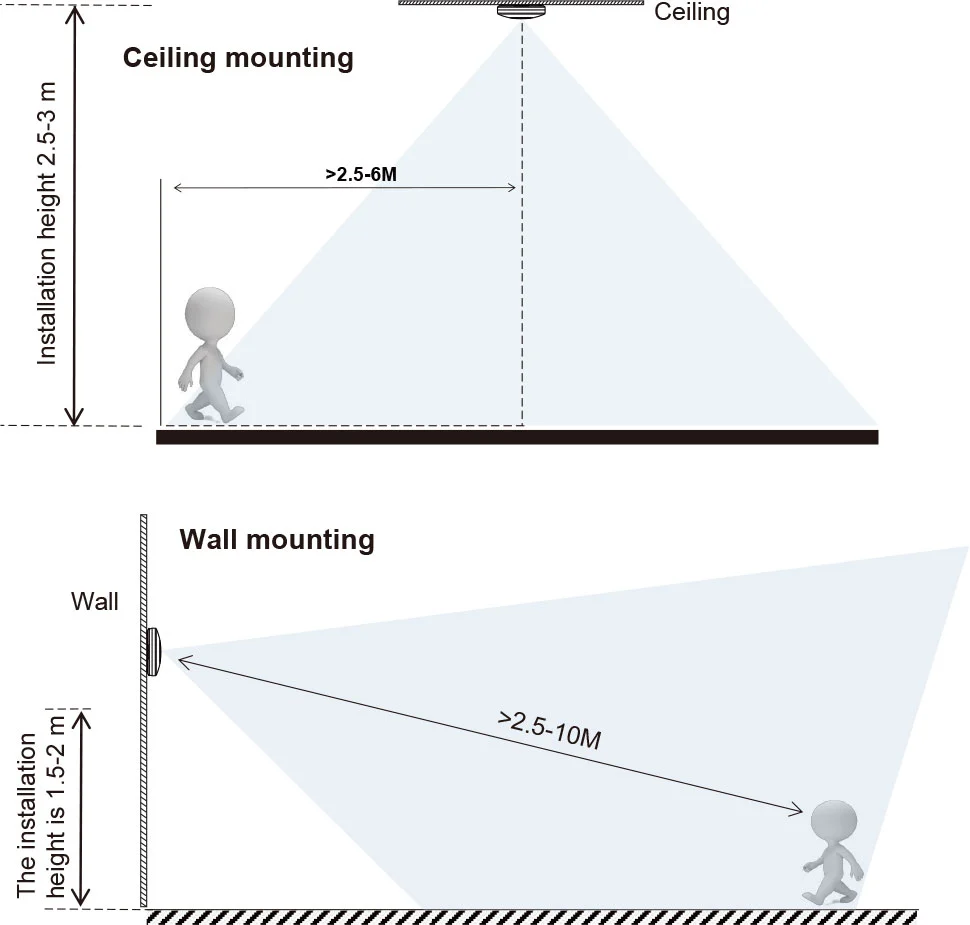

Σχηματικό διάγραμμα της διανομής περιοχής ανίχνευσης
Λειτουργία
Προσδιορίστε αυτόματα τη μέρα και τη νύχτα. Μπορεί να προσαρμόσει το φως του περιβάλλοντος ανάλογα με την επιθυμία σας: Όταν γυρίσετε στον ήλιο (max), θα λειτουργήσει τη μέρα και τη νύχτα. Όταν στρέψετε στο φεγγάρι (min), θα λειτουργήσει μόνο κάτω από λιγότερο από 10lux περιστάσεις. Όσον αφορά την προσαρμογή, ανατρέξτε στον τρόπο δοκιμής.
Η χρονική καθυστέρηση προστίθεται συνεχώς: Όταν λαμβάνει το δεύτερο σήμα επαγωγής μετά τον πρώτο επαγωγέα, θα υπολογίσει για άλλη μια φορά το υπόλοιπο της πρώτης καθυστέρησης του Basic. (Ρυθμίστε χρόνο)
Ρύθμιση καθυστέρησης: Μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες. Η ελάχιστη τιμή είναι 10 δευτερόλεπτα και η μέγιστη τιμή είναι 8 λεπτά

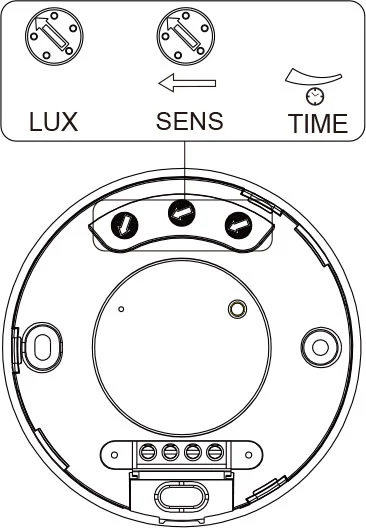

(1) Ρύθμιση ελαφρού ελέγχου
Ρυθμίστε το φως εργασίας. Γυρίστε δεξιόστροφα για να το αυξήσετε και να μετατραπεί ο αριστερόστροφος για να το μειώσετε. Όταν μετατρέπεται στο Mini, θα λειτουργήσει μόνο κάτω από τον έλεγχο του φωτός περίπου 10lux, όταν μετατρέπεται στο Max, μπορεί να λειτουργήσει οποιοδήποτε ελαφρύ έλεγχο.
(2) Ρύθμιση χρόνου
Ρυθμίστε τη ρύθμιση χρόνου εργασίας. Γυρίστε δεξιόστροφα για να το αυξήσετε και να γυρίσετε το αριστερόστροφα για να το μειώσετε. Η ρύθμιση του χρόνου είναι περίπου 8 λεπτά όταν μετατρέπεται στο Max, και η ρύθμιση χρόνου είναι περίπου 10 δευτερόλεπτα όταν γυρίσετε σε Min.
(3) Ρύθμιση εύρους ανίχνευσης (ευαισθησία)
Η απόσταση ανίχνευσης είναι ελάχιστη όταν στρέφεται αριστερόστροφα προς τα κάτω και το μέγιστο όταν στρέφεται δεξιόστροφα προς τα κάτω.
Το μέγιστο εύρος στόχου ανίχνευσης ραντάρ είναι η απόσταση ευθείας γραμμής 6 μέτρων μεταξύ του ανθρώπινου σώματος και του αισθητήρα και το εύρος ανίχνευσης είναι 2-6m.
ΣΗΜΕΙΩΣΗ: Όταν το φως είναι αυτόματο, θα χρειαστεί 1 δευτερόλεπτο πριν ο αισθητήρας είναι έτοιμος να ανιχνεύσει μια άλλη κίνηση, δηλαδή μόνο το σήμα που ανιχνεύεται 1 δευτερόλεπτα αργότερα μπορεί να είναι αυτόματο το φως.
Είναι κυρίως για τη ρύθμιση του χρόνου καθυστέρησης από τη στιγμή που ανιχνεύεται το σήμα και το ελαφρύ αυτόματο μέχρι το ελαφρύ αυτόματο. Μπορείτε να ορίσετε τον χρόνο καθυστέρησης στην πρακτική σας ανάγκη. Αλλά θα πρέπει να μειώσετε καλύτερα τον χρόνο καθυστέρησης για χάρη εξοικονόμησης ενέργειας, αφού ο υπέρυθρος αισθητήρας έχει τη λειτουργία της συνεχούς ανίχνευσης, δηλαδή οποιαδήποτε κίνηση που ανιχνεύεται πριν από την εξάλειψη του χρόνου καθυστέρησης θα ξαναρχίσει το χρονοδιακόπτη και το φως θα συνεχίσει μόνο εάν υπάρχει άνθρωπος στο εύρος ανίχνευσης.

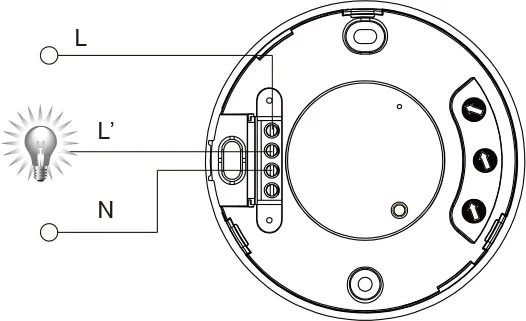

Διάγραμμα σύνδεσης
● Συνδέστε N, L με ισχύ.
● Συνδέστε n, l 'με φορτίο.

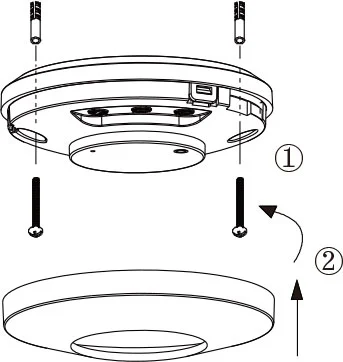

Οδηγία εγκατάστασης
ΣΗΜΕΙΩΜΑ:
Πριν εγκαταστήσετε την τροφοδοσία απενεργοποίησης
Δοκιμή
1. Γυρίστε το κουμπί Lux δεξιόστροφα στο μέγιστο (Ήλιος). Μετατρέψτε το κουμπί του χρόνου αριστερόστροφα στο ελάχιστο.
2. Μετά την ενεργοποίηση, εάν δεν ανιχνευθεί συνεχές σήμα, το ελεγχόμενο φορτίο θα σταματήσει να λειτουργεί μετά από 10 δευτερόλεπτα σε 8 λεπτά.
3. Μόλις ανιχνευθεί, το φορτίο λειτουργεί και το φως του δείκτη είναι ενεργοποιημένη. Μετά από 10 δευτερόλεπτα έως 8 λεπτά, εάν δεν ανιχνευθεί συνεχές σήμα, το φως του δείκτη σταματάει να λειτουργεί. Εάν ανιχνευθεί ένα σήμα μετά από 10 δευτερόλεπτα, το φορτίο θα πρέπει να αρχίσει να λειτουργεί, το φως του δείκτη θα πρέπει να ανάβει και να σταματήσει να λειτουργεί μετά από 5 δευτερόλεπτα σε 8 λεπτά. Αυτή τη στιγμή, δεν ανιχνεύεται συνεχές σήμα.
4. Περιστρέψτε το κουμπί Lux αριστερόστροφα στο ελάχιστο. Εάν η δοκιμή διεξάγεται σε 10lux ή παραπάνω, το φορτίο δεν πρέπει να λειτουργεί μετά τη διακοπή του επαγωγικού φορτίου. Αλλά αν καλύψετε το παράθυρο ανίχνευσης με ένα αδιαφανές αντικείμενο (πετσέτα κ.λπ.), το φορτίο θα λειτουργήσει. Ελλείψει σημάτων ανίχνευσης, το φορτίο θα πρέπει να σταματήσει να λειτουργεί μέσα σε 10 δευτερόλεπτα έως 8 λεπτά.
Αυτό το εγχειρίδιο είναι για τον τρέχοντα προγραμματισμό περιεχομένου αυτού του προϊόντος, υπάρχουν αλλαγές και τροποποιήσεις στον κατασκευαστή χωρίς προειδοποίηση!
Απαγορεύεται αυστηρά να αντιγράψουμε τα περιεχόμενα του εγχειριδίου οδηγιών για οποιονδήποτε άλλο σκοπό χωρίς την άδεια της εταιρείας.
